Вътрешно оборудване (Mercedes-Benz C-Class W203)

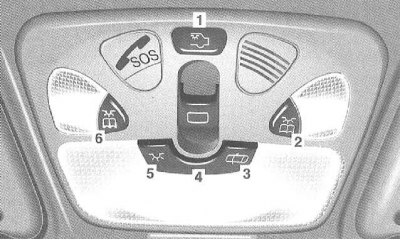

Вътрешно осветление

1 — Лампи в задната част на купето.


Включване и изключване на задните светлини: натиснете бутона.

2 - Предна дясна лампа за четене.

Включване и изключване на лампата за четене: натиснете бутона.

Дясната лампа за четене се включва или изключва.

3 - Активирайте автоматичната функция: натиснете ключа.

Лампите остават изключени, дори ако колата е отключена, вратата е отворена или ключът е изваден от ключа за запалване.

4 — Активиране на автоматичната функция: Преместете ключа в средно положение.

Ако ключът се извади от контактния ключ на тъмно, лампите се включват и изключват със закъснение.

Лампите се изключват, ако една врата се отвори на тъмно. При отваряне на една от предните врати свети лампата в предната част на купето, при отваряне на една от задните врати светят лампите в задната част.

Ако вратите са затворени, лампите се изключват със закъснение.

При отключване на автомобила на тъмно, лампите се включват и изключват със закъснение.

5 — Ръчно включване на предната светлина: Натиснете ключа. Докато ключът е натиснат, предната лампа свети.

Изключване на предната лампа: Преместете ключа на позиция 3.

Забележка. Времето на забавяне, след което лампите трябва да изгаснат след изваждане на ключа от контактния ключ, може да се настрои в меню "ОСВЕТЛЕНИЕ" на системата "Индивидуален монтаж", в менюто за инсталиране "INT. ILLUMINATION DELAYED SWITCH-OFF" (ИЗКЛЮЧВАНЕ НА ВЪТРЕШНОТО ОСВЕТЛЕНИЕ СЪС ЗАКЪСНЕНИЕ) (Глава Мултифункционален волан, универсален дисплей).

Когато една врата е отворена и ключът е в позиция 0 или е изваден, лампите се изключват приблизително 5 минути след като цялото електронно оборудване на автомобила е превключило в първоначалното си състояние.


6 - Предна лява светлина за четене: Натиснете бутона.

Лявата лампа за четене се включва или изключва.

Слънчеви очила

За защита от отблясъци отпред: Сгънете сенниците надолу.

За защита от отблясъци от страничния прозорец: Извадете сенника от държача (1) от вътрешната страна и го преместете настрани.

Забележка. Притискащият джоб (2) се използва например за съхранение на карти.

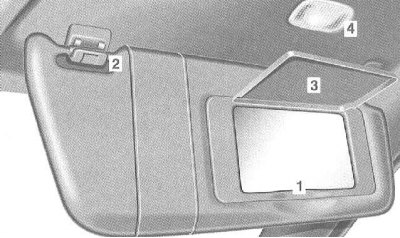

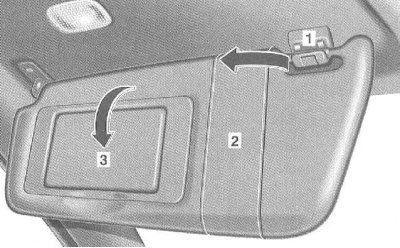

Козметично огледало

Отваряне: Сенникът трябва да бъде заключен в държача (2). Сгънете капака (3) нагоре. Осветлението (4) се включва.

Затваряне: Спуснете капака надолу.

Жабка

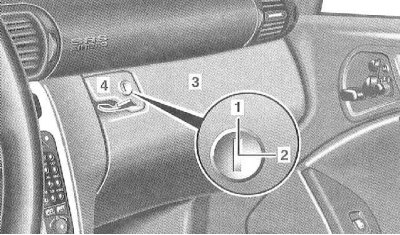

Отделението за съхранение може да се отключва и заключва с помощта на аварийния ключ.




Отваряне: Дръпнете дръжката (4) и отворете капака на жабката.

Забележка: Капакът на жабката съдържа отделение за очила.

Радио/COMAND система с CD чейнджър: CD чейнджърът се намира в жабката.

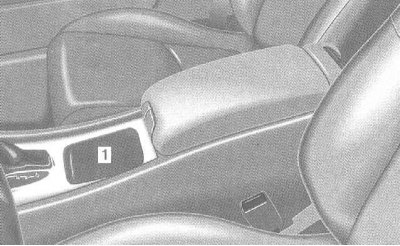

Чекмедже на централната конзола

Отваряне: Плъзнете капака назад.

Затваряне: Плъзнете капака напред.

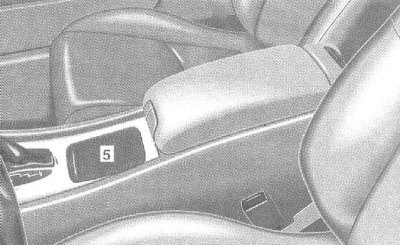

Забележка. Отделението пред конзолата на подлакътника съдържа запалка, отделение за монети и поставка за напитки.

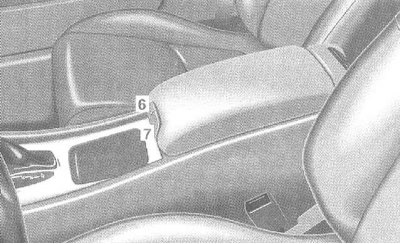

Чекмеджета под подлакътника

Модели с автоматизирана климатизация или автоматизирана климатизация с комфортно управление




Отваряне: Издърпайте бутона (6), за да повдигнете подлакътника.

Затваряне: спуснете подлакътника надолу и го заключете.

Забележка. Капакът на отделението съдържа отделение за съхранение на пластмасови карти.

Модели с автоматизирана отоплителна система

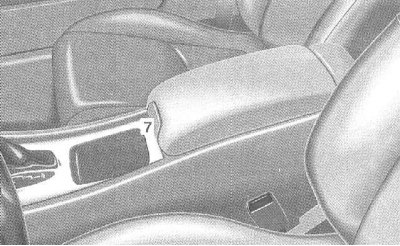

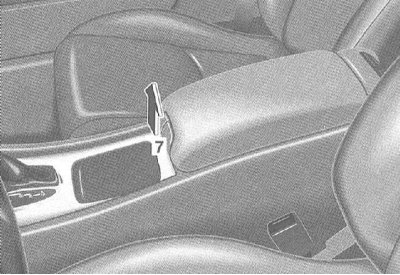

Отваряне: Издърпайте бутона (7), за да повдигнете подлакътника.

Затваряне: спуснете подлакътника надолу и го заключете.

Забележка за модели с автоматичен климатик:

Възможен е климатик в кутията (Раздел Автоматичен парно и климатик. вентилация. Независим нагревател).

Температурата в кутията може да стане много висока поради ограниченото пространство. Следователно, когато транспортирате чувствителен към топлина товар, е необходимо да затворите вентилационния дефлектор, когато отоплението е включено.

Модели с автоматичен климатик:

Не покривайте вентилационния дефлектор в жабката с предмети.

Промяна на наклона на подлакътника

(модели с автоматичен климатик или автоматичен климатик с контрол на комфорта)



Повдигнете подлакътника до желаната позиция, без да натискате бутона (7). За да спуснете, дръпнете бутона (7).

Поставка за напитки

Отваряне: Плъзнете капака назад.

Затваряне: Плъзнете капака напред.

Пепелници

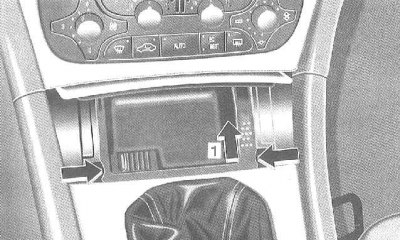

Средна конзола

Отваряне: Леко натиснете долния ръб на капака, пепелникът се отваря.

Премахване на вложката

Модели с ръчна скоростна кутия: Превключете скоростния лост на 2-ра скорост.

Модели с автоматична скоростна кутия: Превключете на D.

Натиснете пепелника напред (1), докато излезе от заключената позиция. Отстранете вложката.

Инсталиране на вложката

Натиснете вложката, докато щракне на място.

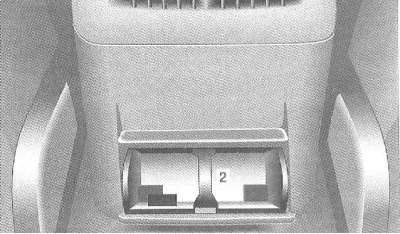

Задна кабина

Отваряне

Хванете горната част на капака и го издърпайте - пепелникът се отваря.

Премахване на вложката

Натиснете задържащата подложка (2) надолу и извадете вложката.

Инсталиране на вложката

Поставете вложката и затворете плътно.

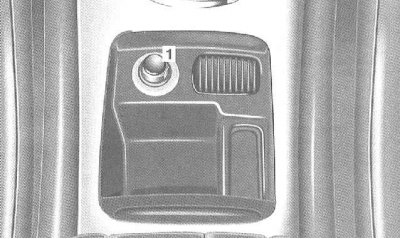

Запалка за цигари

Запалката на централната конзола се намира в отделението за съхранение на централната конзола.

Забележка. Пепелникът се намира пред скоростния лост/кобичката на AT скоростния лост.

Завъртете ключа в ключа за запалване в позиция 1 или 2.

Натиснете запалката: тя изскача автоматично веднага щом намотката се нагрее.

Гнездото за запалка може да се използва за свързване на специално оборудвани елементи.

Телематични услуги "Mercedes-Benz" (системи TeleAid, DynAPS, FCD)

Ако има динамична система за проследяване на целта (dynASP система) и системи за данни на плаващи превозни средства FCD (Floating Car Data):

Ако сте регистриран като потребител на телематични услуги "Mercedes-Benz", централната контролна зала на тези транспортни и технически служби редовно и автоматично предава безплатни кратки съобщения (SMS) през вашата радио мрежа.

При използване на PrePaid карти с предплащане (за ползване на мобилни телефони без сключен съответен договор с доставчик) такива услуги за прехвърляне на горепосочените кратки съобщения (SMS) подлежат на плащане чрез приспадане от сумата по вашата карта.

Телефон - обща информация

Използването на радиотелефони в автомобила е разрешено само ако те са свързани към отделна външна антена.

Време за забавяне при изключване на телефона

Ако ключът бъде изваден от ключа за запалване, телефонът остава включен за около 10 минути (време на забавяне).

Ако използвате телефона през това време, телефонът се изключва приблизително 10 минути след края на разговора.

Промяна на времето за забавяне на изключване на телефона:

С допълнителен запис в телефонния указател времето за закъснение при изключване на телефона може да се променя между една на всеки шестдесет минути. (Въвеждането на запис в телефонния указател е отделно "Ръководство за работа с телефона").

Когато се появи индикацията "NACHLAUFZEIT" (ВРЕМЕ НА ЗАБАВЯНЕ) и числа, въведете число (минути) между "1" и "60". Ако не сте въвели номер или сте въвели неправилен номер, тогава времето за забавяне ще продължи да бъде приблизително 10 минути.

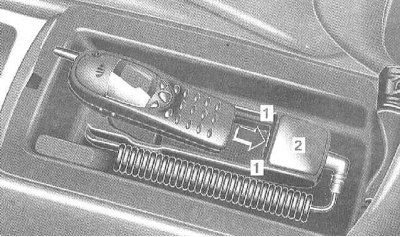

Радиотелефон в подлакътника

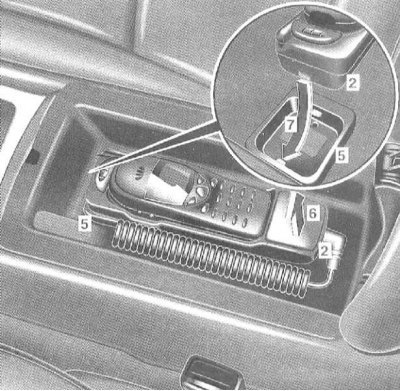

Монтаж на телефон

Отворете отделението за телефон в подлакътника.

Поставете телефона с дъното в издатините (1) на приемното гнездо (2).



Отпред натиснете телефона надолу (3). Клапата (4) се заключва автоматично при движение надясно.

Само в това положение телефонът е свързан към инсталацията на високоговорителя.

(Използване на телефона през мултифункционалния волан - вижте раздел Мултифункционален волан, универсален дисплей).

Ако батерията не е напълно заредена, процесът на зареждане започва веднага щом ключът бъде поставен в ключа за запалване.

Забележка. Приемната букса (2) е подходяща за следните телефони: NOKIA 5110, NOKIA 5130, NOKIA 6110, NOKIA 6130, NOKIA 6150.

Използване на телефона през контролния панел на мобилния радиотелефон

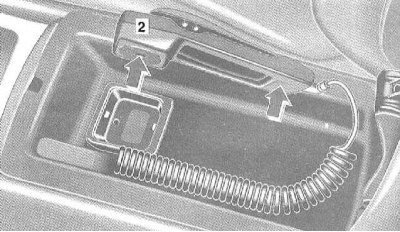

Изваждане на телефона заедно с държача: Извадете приемното гнездо (2) с телефона нагоре (6) от ключалката на държача (5).

Инсталиране на телефона заедно с държача: Поставете приемното гнездо (2) с телефона (7) в ключалката на държача (5) и натиснете надолу, докато щракне на място.

Използване на телефона

Приемната букса (2) има функцията на телефонна слушалка (стрелка) за провеждане на телефонни разговори.

(Използването на телефона е отделно "Ръководство за работа с телефона").

Забележка. Функцията на слушалката на телефона е изключена, докато е поставена в гнездото за приемане (2).

Провеждането на телефонни разговори е възможно само през слушалката (стрелки).

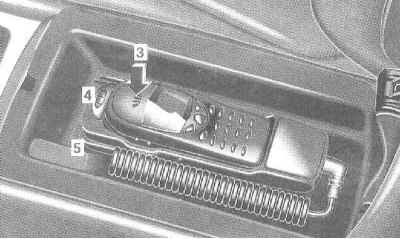

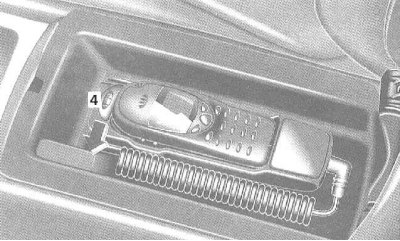

Изваждане на телефона

Преместете амортисьора (4) наляво, докато се заключи. Вземете телефона напред.

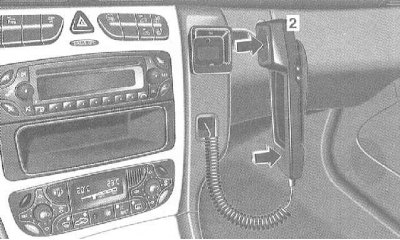

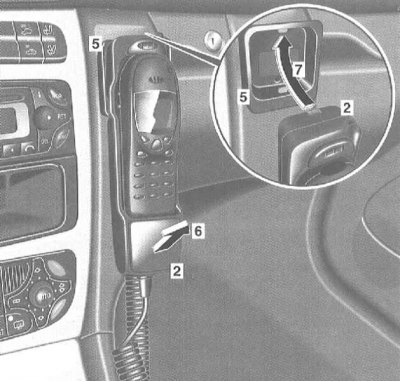

Радиотелефон на арматурното табло

Монтаж на телефон

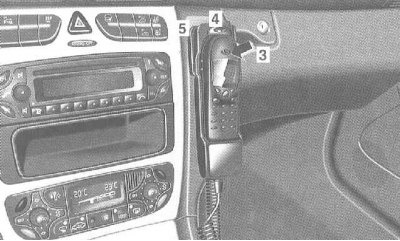

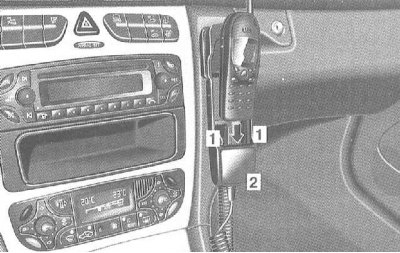

Поставете телефона с дъното в издатините (1) на приемното гнездо (2).



В горната част кликнете върху телефона напред (3). Клапата (4) се заключва автоматично при движение надясно.

Само в това положение телефонът е свързан към инсталацията на високоговорителя.

Ако батерията не е напълно заредена, процесът на зареждане започва веднага щом ключът бъде поставен в ключа за запалване.

Забележка. Приемната букса (2) е подходяща за следните телефони: NOKIA 5110, NOKIA 5130, NOKIA 6110, NOKIA 6130, NOKIA 6150.

Използване на телефона през контролния панел на мобилния радиотелефон

Премахване на телефона заедно с гнездото за приемане: Извадете гнездото за приемане (2) с гърба на телефона (6) от ключалката на държача (5).

Инсталиране на телефона заедно с държача: Поставете приемното гнездо (2) с телефона (7) в ключалката на държача (5) и натиснете напред, докато щракне на място.

Използване на телефона:

Приемният контакт (2) има пълна функция на телефонна слушалка (стрелки).

Слушалката на телефона е изключена, докато е поставена в контакта (2).

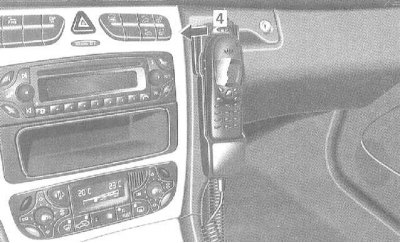

Изваждане на телефона

Преместете амортисьора (4), докато се заключи. Вдигни телефона.

Предпазна мрежа за багаж в пространството за краката на пътника отпред

Предпазната мрежа за багаж е предназначена само за леки товари.

Тежки, чупливи предмети или предмети с остри ръбове не трябва да се транспортират в предпазната мрежа на багажа.

Предпазната мрежа за багаж не може да защити вашия товар в случай на злополука.

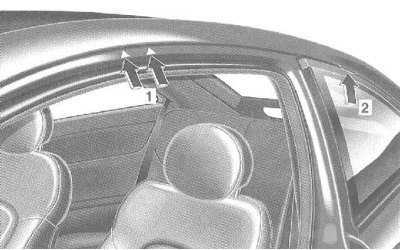

Багажник на покрива

Фиксирайте багажника отпред само в релсите на покрива между маркировките (1), а отзад само в жлеба (2) на гумената лента.

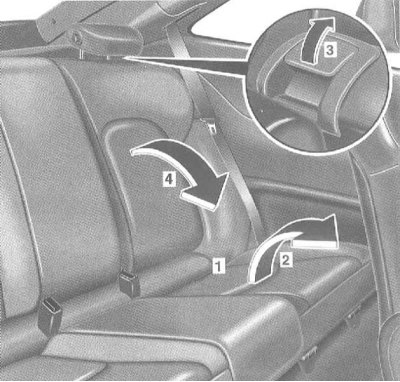

Легнало в многоместного задната седалка

В легнало положение

Приберете облегалките за глава и ги наклонете назад (Раздел Седалки).

Издърпайте дръжката за освобождаване (1), наклонете възглавницата на седалката (2) напред.

Дръпнете лоста (3), за да освободите облегалката на седалката.

Сгънете облегалката на седалката надолу (4).

Регулиране на облегалката до седнало положение

Сгънете облегалката на седалката, докато се заключи.

Сгънете възглавницата на седалката назад.

Ако е необходимо, сгънете облегалката за глава и я монтирайте.

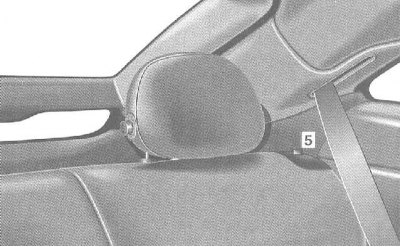

Когато задната облегалка не е заключена, в лостовете за освобождаване се вижда индикатор за заключване (5).

Правила за изтегляне

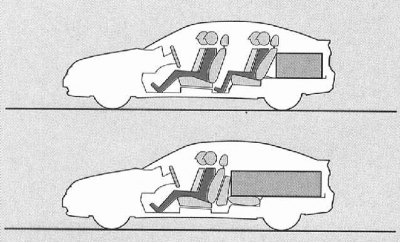

Динамичните свойства на натовареното превозно средство зависят от разпределението на товара.

Затова заредете колата в съответствие с фигурата.

Общото тегло на превозвания товар, включително пътниците, не трябва да надвишава общото стандартно тегло и допустимото натоварване на моста.

Поставете тежък товар в долната предна част на багажника.



Преместете товара към гърба на задните седалки или към възглавницата на седалката, наклонена напред.

Товарите от всякакъв вид трябва да бъдат закрепени със средства за закрепване, които имат достатъчна якост на опън и абразия.

Защитете острите ръбове с мек материал.

Средствата за закрепване могат да бъдат закупени във всяка сервизна станция "Mercedes-Benz".

Устройство за закрепване на товара

Багажникът има капси за монтаж.

Закрепете багажа си с ушите.

Не използвайте еластични ленти или мрежи за фиксиране на товари, тъй като те са предназначени само да предотвратят движението на по-леки товари.

Средствата за закрепване не трябва да преминават през остри ръбове или ъгли.

Защитете острите ръбове с мек материал.

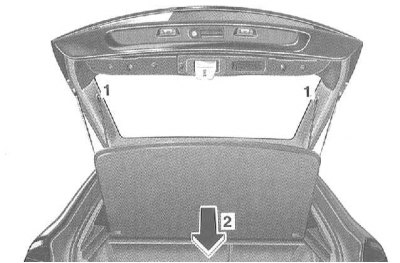

Премахване и монтиране на задния рафт

Премахване

Разкачете закрепващите ремъци (1).

Издърпайте задния рафт назад (2).

Монтиране

Закачете задния рафт в монтажния елемент.

Прикрепете закрепващите ремъци към вратата на багажника.

Включващо се устройство за теглене

(Теглене на ремарке - виж раздел Системи за управление и асистиране на превозни средства).

(Монтажните размери и товарите са дадени в "Спецификации").

Забележка. За закупуване на резервен ключ е необходим неговия номер.

Ключ №

Резервен ключ може да закупите в сервиз "Mercedes-Benz".

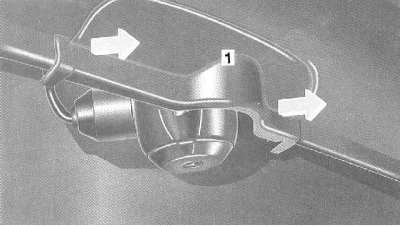

Премахване на щепсела

Отстранете щепсела (1) на бронята отдолу и го извадете.

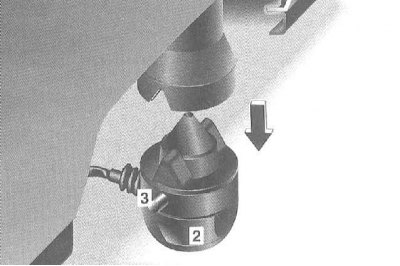

Премахване на гнездото

Натиснете бутона за освобождаване (3) и извадете гнездото (2) от гнездото за монтаж на сферичната глава надолу.

Сферичната глава се намира в резервното колело в допълнително отделение под пода на багажника.

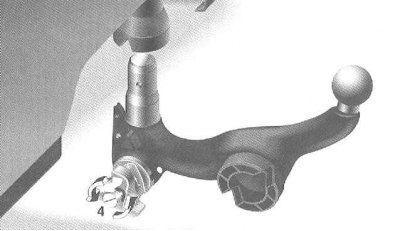

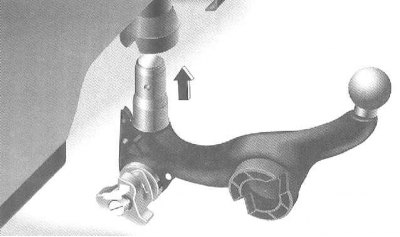

Монтаж на сферична глава

Поставете ключа (4) в ключалката на сферичната глава и завъртете обратно на часовниковата стрелка.

Издърпайте дръжката от сферичната глава и я завъртете по посока на часовниковата стрелка, докато се заключи. Бялата точка на главата на топката съвпада с червената зона на дръжката.



Поставете сферичната глава вертикално в приемното гнездо на сферичната глава, докато се фиксира автоматично. Дръжката се завърта автоматично, така че зелената зона (5) на дръжката да се изравни с бялата маркировка върху сферичната глава.



Завъртете ключа в ключалката по посока на стрелката (ключалка).

Извадете ключа и поставете защитната капачка.

Има опасност от инцидент!

Когато теглите ремарке, сферичната глава трябва да бъде заключена и ключът да бъде изваден. Само в този случай сферичната глава е защитена от разцепване по време на движение.

Ако сферичната глава не може да се заключи или ключът да бъде изваден, извадете и почистете сферичната глава. Ако сферичната глава не може да се монтира (заключи) дори след почистване, свържете се с някой от сервизите "Mercedes-Benz" за проверка на теглича като цяло.

В този случай не можете да използвате теглича за теглене на ремарке, тъй като не е осигурена надеждна работа.

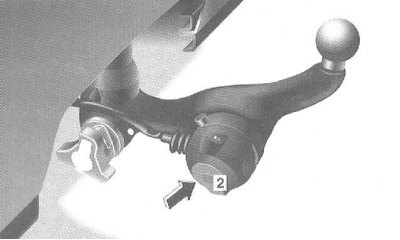

Закрепете гнездото (2) в гнездото за монтаж на сферичната глава.

Забележка. Когато не използвате теглича, се препоръчва да премахнете сферичната глава.

Премахване на топката

Натиснете бутона за освобождаване (3) на гнездото (2) и извадете гнездото от сферичната глава.

Свалете предпазната капачка и отключете ключалката в дръжката с ключа (4).

Докато държите сферичната глава, дръпнете дръжката нагоре и завъртете по посока на часовниковата стрелка, докато червената зона бъде достигната и заключена.

Отстранете главата на топката надолу.

Поставете гнездото (2) в гнездото за монтаж на сферичната глава и натиснете, докато се заключи.

Поставете щепсела (1) отгоре и го закрепете, като натиснете отдолу.

Забележка. Обърнете внимание на здравото закрепване на щепсела (2).

Съхранение на топка за глава

Поставете сферичната глава с поставения в нея ключ в гнездото на резервното колело.

Инструкции за грижа

Когато са замърсени, сферичната глава и гнездото за монтиране на сферичната глава трябва да се почистят, така че да може да се осигури лесна инсталация и демонтаж по всяко време.

Забележка. Не почиствайте сферичната глава с устройство за автомивка под високо налягане; не използвайте разтворители.

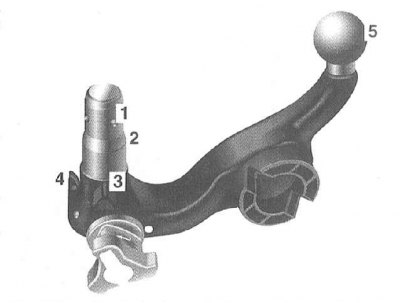

След почистване нанесете тънък слой масло или грес върху следните зони:

• 1 фиксиращи топки,
• 2 направляващи щифта,
• 3 направляващи повърхности,
• 4 освобождаващ лост,
• 5 сферична глава, както и на скобата за сферична глава на колата.

Смажете ключалката с масло без киселини и смоли.

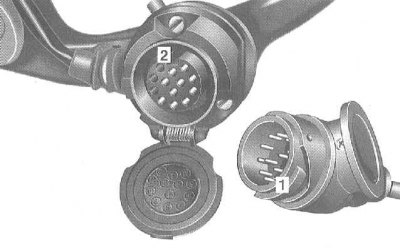

Ремаркета със 7-пинов щепсел

Щепселната връзка между превозно средство с 13-пинов контакт и ремарке със 7-пинов щепсел може да се осъществи с адаптерен кабел.

Адаптерният кабел може да бъде закупен във всеки сервиз "Mercedes-Benz".

• 1 перваза
• 2 Жлеб

Монтиране

Повдигнете капака. Поставете щепсела с издатината в жлеба и завъртете надясно, докато спре. Оставете капака да се заключи на място.

Закрепете кабела на адаптера хлабаво към ремаркето, като използвате ремъците за закрепване на кабела.

Мрежово захранване

Вашето превозно средство има възможност за свързване към електрозахранването на автомобила. Ако ремаркето изисква захранване от мрежата на превозното средство, тогава е необходимо да инсталирате съответния предпазител (гл Бордово електрическо оборудване).
