Obsah: Odstránenie ↡ Inštalácia ↡
Odstránenie
1. Demontujte motor.
2. Odstráňte hlavu valcov.
3. Demontujte olejové čerpadlo.
4. Odskrutkujte skrutky, ktoré upevňujú kryty ojníc 1. Ojnica 2 a kryty ojníc 1 sú namontované podľa bočnej značky (šípka) (obrázok 2.40).

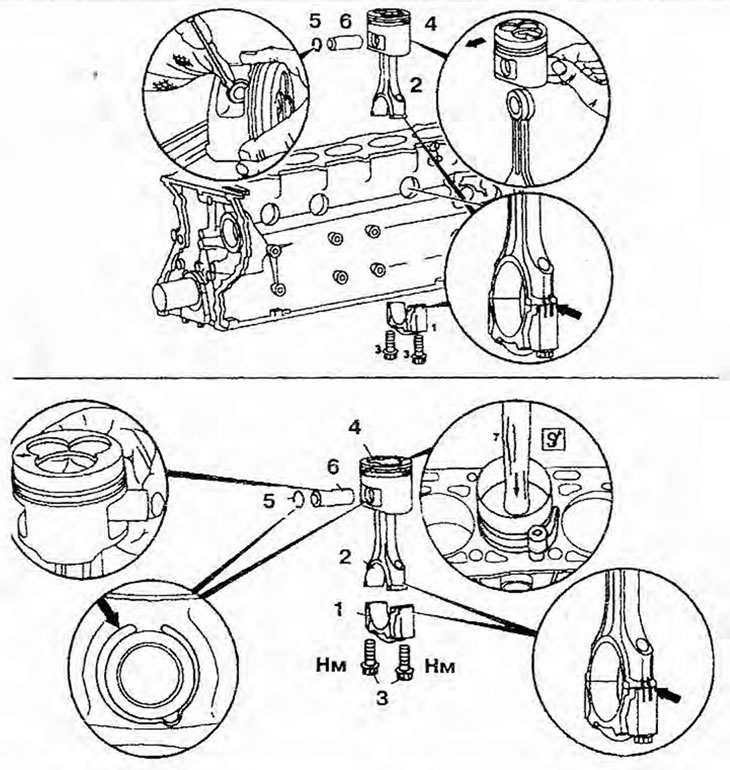

Obrázok 2.40. Piesty: 1 - Kryt ojnice; 2 - Ojnica; 3 - Skrutky; 4 - Piest; 5 - Poistný krúžok; 6 - Piestny čap; 7 - Napínací pás.
5. Vyberte ojnice 2 spolu s piestami 4 cez hornú časť bloku valcov. Ak sú piesty opotrebované, ich smer pohybu nemusí byť viditeľný kvôli usadeninám uhlíka. Preto je potrebné odstrániť usadeniny uhlíka, aby sa určila poloha šípky smeru pohybu.
6. Pomocou skrutkovača odstráňte poistný krúžok 5 piestneho čapu 6. Nepoškodzujte piest.
7. Vytlačte piestny čap 6 a vyberte piest 4.
Inštalácia
8. Skontrolujte vnútorný priemer puzdra hornej hlavy ojnice. Ak je vyššia ako povolená hodnota, vymeňte puzdro.
9. Namažte piestny čap 6 a puzdro hornej hlavy ojnice.
10. Nasaďte piest na ojnicu tak, aby šípka smerovala v smere pohybu. Značka a zaisťovacie drážky na ojnici musia byť umiestnené na ľavej strane (zo strany sacieho potrubia).
11. Rukou zatlačte piestny čap.
12. Vložte poistný krúžok 5 do drážky (šípka) na pieste.
13. Namažte valce, čapy kľukového hriadeľa, vložky a piesty olejom.
14. Nasaďte napínací pás 7 na piestne krúžky a utiahnite ho.
15. Nainštalujte piesty 4 tak, aby šípka smerovala v smere pohybu.
16. Skontrolujte upevňovacie skrutky krytu ojnice. V prípade potreby ich vymeňte.
17. Namontujte kryty ojníc 1.
18. Utiahnite upevňovacie skrutky krytu ojnice krútiacim momentom 42 Nm + 90° (obrázok 2.41).
19. Skontrolujte vôľu otáčaním kľukového hriadeľa.
20. Nainštalujte olejové čerpadlo.
21. Zmerajte presah piesta. Nainštalujte tesnenie hlavy valcov normálnej hrúbky alebo náhradnej hrúbky (1,85 mm) v závislosti od vyčnievania piesta.

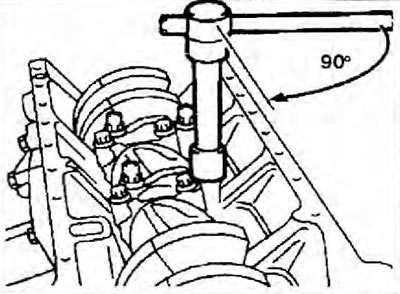

Obrázok 2.41. Utiahnutie krytov ojníc.
Výstupok na novom bloku valcov: 0,835-1,065 mm.
Presah na brúsený blok valcov: 1,035 – 1,265 mm.
22. Nainštalujte hlavu valcov.
23. Nainštalujte motor.
