Kontrola ventilovej pružiny (Mercedes-Benz Vario 814)

1. Nainštalujte pružinu do testovacieho stojana (obrázok 2.26).

2. Skontrolujte maximálne stlačenie pružiny. Rozmery ventilovej pružiny sú uvedené v tabuľke 2.2.

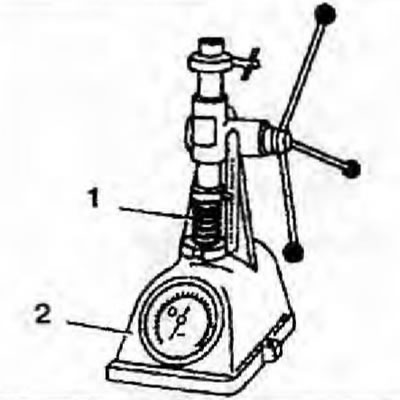

Obrázok 2.26. Kontrola pružiny.

Tabuľka 2.2. Rozmery pružiny ventilu

Parametre	Motory 602.984/985
Normálna dĺžka ventilovej pružiny, mm	50.0
Dĺžka v stlačenom stave, mm	27
Vonkajší priemer pružiny, mm	33.1
Vnútorný priemer pružiny, mm	4.20
