Odstránenie
1. Odstráňte pružinu ventilu.
2. Odstráňte ventily.
3. Odstráňte žeraviace sviečky.
4. Odstráňte držiak vstrekovača.
Skúška
5. Skontrolujte vedenia ventilov (obrázok 2.27). Ak to chcete urobiť:

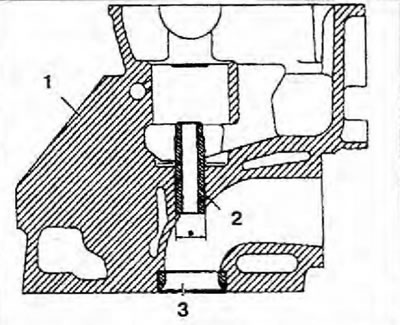

Obrázok 2.27. Umiestnenie vodiaceho puzdra v hlave valcov: 1 - Hlava valcov; 2 - Vodiace puzdro ventilu; 3 - Krúžok sedla ventilu; a - Hlavný priemer vodiaceho puzdra.
- dôkladne vyčistite vodiaci otvor ventilu (obrázok 2.28);

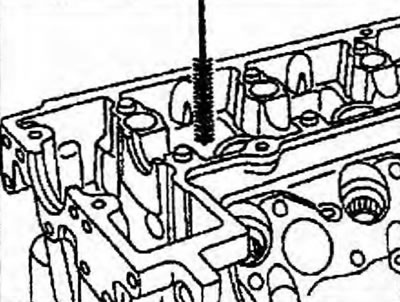

Obrázok 2.28. Dôkladne vyčistite vodiaci otvor ventilu.

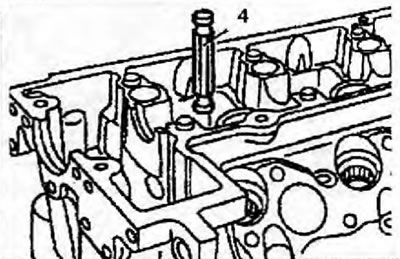

- vložte razník 4 do otvoru pre vodiace puzdro. Ak sa dá vložiť do určitej vzdialenosti (pre výfukové ventily - 9 mm, sacie - 8 mm), vymeňte vodiace puzdro (obrázok 2.29).
Obrázok 2.29. Vložte razník 4 do otvoru pre vodiace puzdro.
Výmena
6. Pomocou razníka 5 vyrazte staré vodiace puzdro 2 z hlavy valcov smerom nahor (obrázok 2.30).

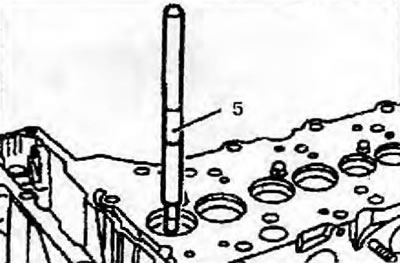

Obrázok 2.30. Vyrazte vodiace puzdro 2 pomocou razníka 5.
Vŕtanie diery
7. Odstráňte usadeniny uhlíka a dôkladne utrite hlavu valcov, najmä stranu krúžkov sedla ventilov.

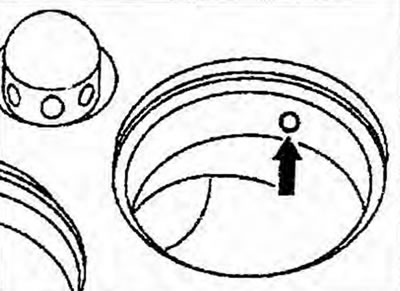

8. Odstráňte úchytky (šípka) na krúžku sedla ventilu (obrázok 2.31).
Obrázok 2.31. Odstráňte úchytky (šípka) na krúžku sedla ventilu.
9. Vyberte požadovaný vyvŕtavací nástroj a požadované vodiace puzdro podľa tabuľky 2.3.
Tabuľka 2.3. Výber vyvrtávacieho nástroja a vodiaceho puzdra
| Sedlo ventilu | Číslo vyvrtávacieho nástroja | Číslo vodiaceho puzdra | Písmeno na vodiacom puzdre |
| Vstup | 115 589 00 53 00 (14,2 mm) | 102 589 00 63 00 | VNÚTRI |
| Vývod | 115 589 01 53 00 (14,2 mm) | 102 589 08 63 00 | VNÚTRI |
| Vstup | 115 589 01 53 00 (14,4 mm) | 601 589 15 63 00 | A |
| Vývod | 115 589 01 53 00 (14,4 mm) | 601 589 15 63 00 | VNÚTRI |
10. Pred vŕtaním povrch, ktorý chcete vyvŕtať, vydrhnite tvrdou kefou alebo podobným nástrojom.
11. Hlavný otvor, vodiace puzdro a vŕtací nástroj dôkladne namažte minerálnym olejom.
12. V smere vŕtania vložte vyvrtávací nástroj 6 do vodiaceho puzdra tak, aby sa prvá čepeľ vyvrtávacieho nástroja nachádzala v hlavnom otvore, keď je vodiace puzdro umiestnené na krúžku sedla ventilu 3 (obrázok 2.32).

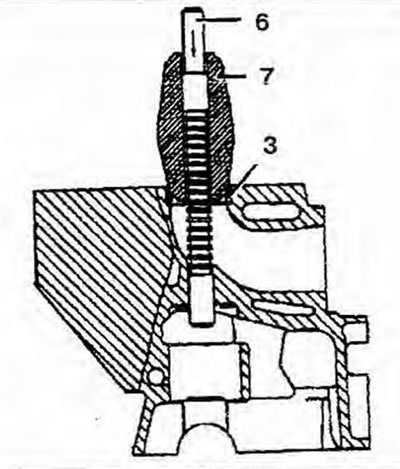

Obrázok 2.32. Vložte vyvrtávací nástroj 6 v smere vyvrtávania do vodiaceho puzdra tak, aby sa prvá čepeľ vyvrtávacieho nástroja nachádzala v hlavnom otvore, keď je vodiace puzdro umiestnené na krúžku sedla ventilu 3.
13. Vycentrujte vodiace puzdro 7 v krúžku sedla ventilu 3 jeho otáčaním.

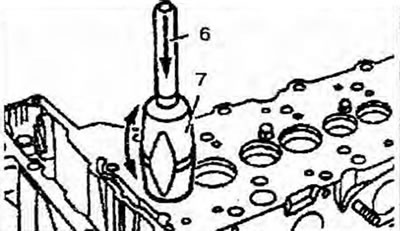

14. Použitie plastového kladiva (s hmotnosťou približne 250 g) a hliníkový razník, rýchlo zasuňte vyvrtávací nástroj (obrázok 2.33).
Obrázok 2.33 Pomocou plastového kladiva a hliníkového razníka rýchlo zatĺcť závit do vyvrtávacieho nástroja.
Teplo
15. Pripevnite hlavu valcov 1 k zdviháku a zohrejte ju vo vodnom kúpeli (obrázok 2.34).

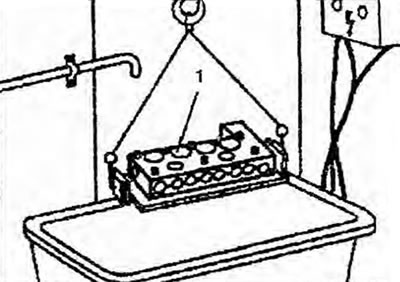

Obrázok 2.34. Pripevnite hlavu valcov 1 k výťahu a zohrejte ju vo vodnom kúpeli.
16. Pomocou tekutého dusíka ochlaďte nové vodiace puzdro 2 (obrázok 2.35).

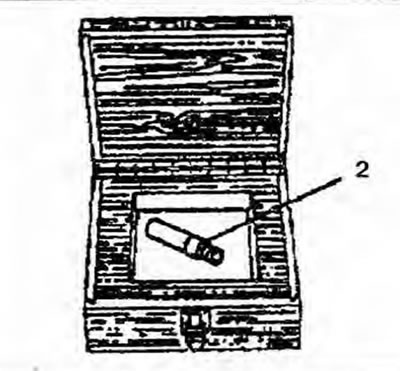

Obrázok 2.35. Pomocou tekutého dusíka ochladte nové vodiace puzdro 2.
Inštalácia

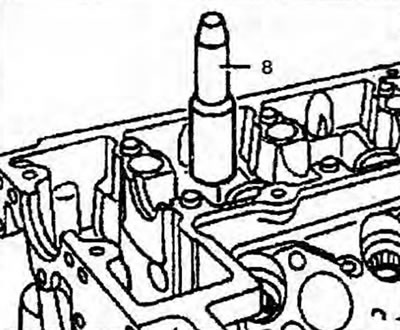

17. Pomocou razníka 8 zatlačte nové vodiace puzdro, kým sa nezastaví (obrázok 2.36).
Obrázok 2.36. Pomocou razníka 8 zatlačte nové vodiace puzdro, kým sa nezastaví.
Skúška
18. Skontrolujte priemer vodiaceho puzdra pomocou nástroja 9 (obrázok 2.37).

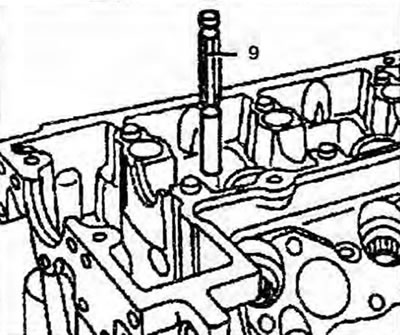

Obrázok 2.37. Skontrolujte priemer vodiaceho puzdra pomocou nástroja 9.
19. Nainštalujte výstružník a vystružte priemer v smeroch znázornených šípkami (obrázok 2.38). Nikdy neotáčajte výstružník v opačnom smere. Rozmery vodiacej vložky ventilu sú uvedené v tabuľke 2.4.

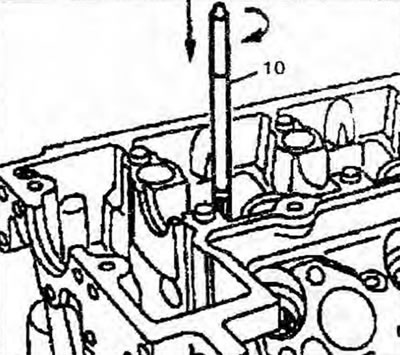

Obrázok 2.38. Nainštalujte výstružník a vystružte priemer v smeroch znázornených šípkami.
Tabuľka 2.4. Rozmery vodiacich puzdier ventilov
| Parametre | Motory 602.984/985 | |
| Vonkajší priemer vodiacej vložky ventilu D, mm | 1. veľkosť rem (farba - červená) | 14.245-14.256 |
| 2. veľkosť rem (farba - biela) | 14.445-14.456 | |
| Hlavný otvor v hlave valca, mm | 1. veľkosť rem (farba - červená) | 14.200-14.211 |
| 2. veľkosť rem (farba - biela) | 14 400-14.411 | |
| Vnútorný priemer A vodiaceho puzdra, mm | vstupný ventil | 8.000-8.030 |
| výfukový ventil | 9.000-9.050 | |
| Prekrytie v hlave valcov, mm | 0.029-0.051 | |
| Dĺžka vodiaceho puzdra L, mm | vstupný ventil | 39.5 |
| výfukový ventil | 37.3 | |
