Îndepărtare
1. Deșurubați șurubul 6 (figura 4.75).
2. Scoateți carcasa schimbătorului de viteze 3.
3. Îndepărtați capacul 5.
Demontare
4. Scoateți senzorul de poziție neutră 5 și comutatorul luminii de marșarier 8 (figura 4.76).
5. Scoateți manșonul de cauciuc 1.
6. Scoateți inelul de siguranță 2.
7. Scoateți maneta schimbătorului de viteze 3 și rulmentul 4.
8. Scoateți conducta de schimbare a vitezelor 9 și scoateți bucșa 7.
9. Deșurubați șurubul 11 și deconectați manșonul 17.
10. Deplasați manșonul 15 înapoi și scoateți bilele 16.
11. Scoateți bucșa 15 și arcurile 13 și 14.
Asamblare
12. Asamblarea se efectuează în ordine inversă dezasamblării.
Instalare
13. Instalarea se efectuează în ordine inversă demontării.

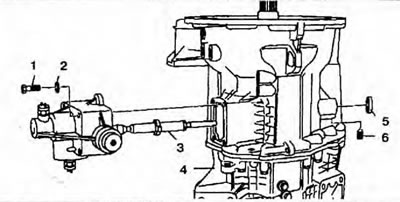

Figura 4.75. Demontarea și instalarea mecanismului de schimbare a vitezelor: 1, 6- Șuruburi; 2 - Garnitură; 3 - Carcasa schimbătorului de viteze; 4 - Cutie de viteze; 5 - Copertă.

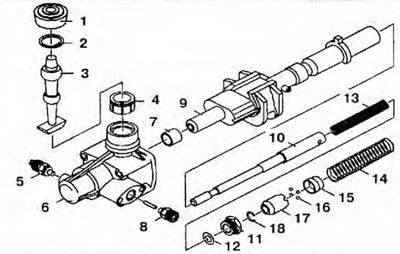

Figura 4.76. Demontarea și asamblarea mecanismului de schimbare a vitezelor: 1 - Capac de cauciuc; 2, 18 - Inele de fixare; 3 - Maneta schimbătorului de viteze; 4 - Rulment; 5 - Senzor de poziție neutră; 6 - Carcasa schimbătorului de viteze; 7 - Bucșă; 8 - Comutator de lumină de marșarier; 9 - Țeavă de schimbare a vitezelor; 10 - Tija schimbătorului de viteze; 11 - Șurub; 12 - Garnitură; 13, 14 - Izvoare; 15, 17 - Bucșe de blocare; 16 - Mingi.
