Îndepărtare
1. Scoateți inelul de fixare 1 (figura 4.74).
2. Scoateți roata dințată 2 de pe arborele secundar 18.
3. Scoateți pinionul 3 al treptei de viteză 1 și rulmentul cu ace 4 de pe arborele secundar 18.
4. Scoateți inelul interior 5, inelul 6 și inelul conic exterior 7 pentru cuplarea treptei de viteză 1.
5. Scoateți ambreiajul sincronizatorului 8.
6. Scoateți biscuiții 12 și arcurile 11.
7. Scoateți inelul de siguranță 9.
8. Scoateți butucul sincronizatorului 10.
9. Scoateți inelul conic exterior 13, inelul 14 și inelul conic interior 15 pentru cuplarea treptei de viteză a 2-a.
10. Scoateți angrenajul 16 al treptei de viteză a doua și rulmentul cu ace 17 de pe arborele secundar 18.
Instalare
11. Instalarea se efectuează în ordine inversă față de demontare.
(Material preluat dintr-o resursă web: Mercedesman.ru)

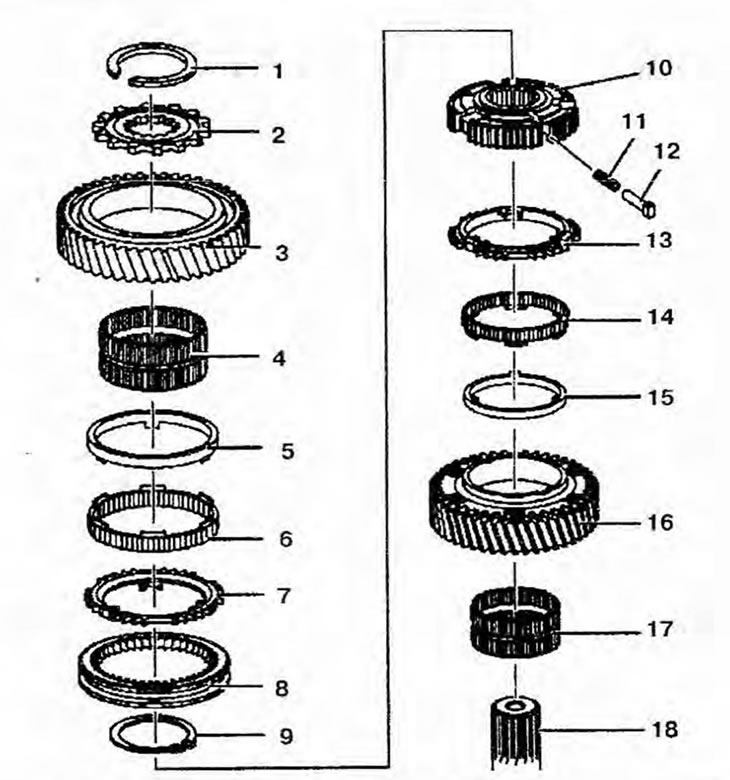

Figura 4.74. Demontarea și instalarea treptei a doua de viteză: 1, 9- Inele de fixare; 2 - Roată dințată; 3 - pinionul treptei 1; 4, 17 - Rulmenți cu ace; 5, 15 - Inele de sincronizare interioare; 6, 14 - inele de logodnă pentru viteza 1; 7, 13 - Inele conice exterioare; 8 - Ambreiaj sincronizator; 10 - Hub de sincronizare; 11 - Izvoare;
12 - Rusks; 16 - pinionul treptei a doua; 18 - Arborele secundar.
