2.13. Szerelje le a féktárcsát.
2.14. Távolítsa el a nyomórugókat (26).
2.15. Távolítsa el az alsó feszítőrugót (27).
2.16. Szerelje le a fékpofákat (24) a hézagállítóval (18) és a felső feszítőrugóval (28).
2.17. Válassza le a kart (25) a fékpofákat (22) kioldó kábelvégről.
2.18. Az összeszerelés fordított sorrendben történik.
2.19. Állítsa be a rögzítőféket.
2.20. Csavarja ki az egyik hátsó kerék rögzítőcsavarját (ha könnyűfém keréktárcsa van felszerelve, azt el kell távolítani) hogy hozzáférést biztosítson az állító racsnihoz (18).
2.21. Egy vékony csavarhúzóval forgassa el a racsnit, amíg a kerék be nem rögzül. Ezután fordítsa el a racsnit 6 foggal az ellenkező irányba.
2.22. Szerelje be az eltávolított alkatrészeket.
2.23. Állítsa be a kábelek (22) feszességét.
A rögzítőfék bowdenjeinek feszességének beállítása
2.24. A jármű teljes fékezését a rögzítőfékkel a rögzítőfék pedál 3-4 kattanásos lenyomásával kell elérni. Ez a kábelfeszesség-állító csavar elforgatásával érhető el.

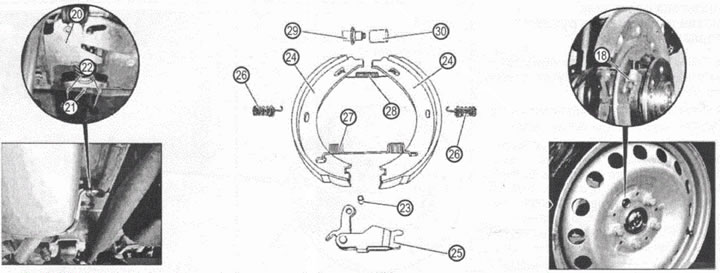

VN 1.020
18. Racsnis rögzítőfékpofák helyzetének beállításához
20. Rögzítőfék hajtókábel feszességének állító eszköze
21. Állítóanya
22. Rögzítőfék bowdenek
23. Csípő
24. Fékbetétek
25. Fékbetéteket kioldó kar
26. Nyomórugók
27. Alsó feszítőrugó
28. Felső feszítőrugó
29. A rögzítőfék hézagállító eszköz forgó része
30. A rögzítőfék hézagbeállító eszközének rögzített része
(Online forrásból átvett publikáció www.mercedesman.ru)
