Szétszerelés
1. Szerelje szét a sebességváltót.
2. Válasszuk le a 2. számú differenciálmű hajtott fogaskereket (lásd a 6.43. ábrát). Szükség esetén melegítse fel a 2-es fokozatot körülbelül 100°C-ra.

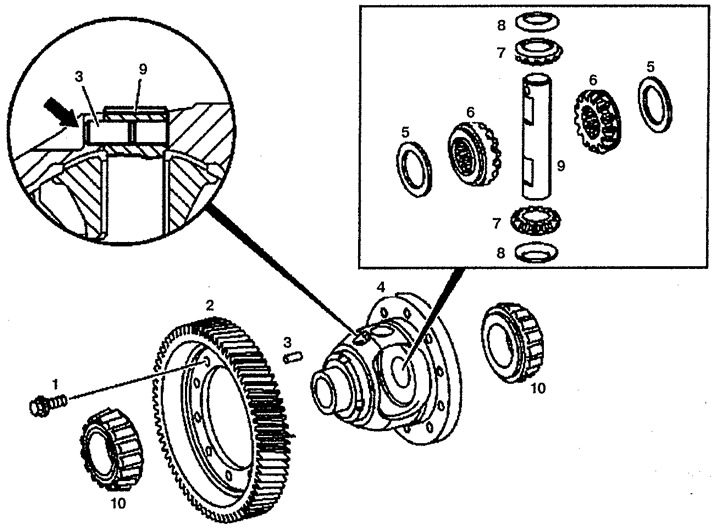

6.43. ábra A differenciálmű szétszerelése és összeszerelése:
1. Csavar,
2. Differenciálműves hajtómű,
3. Rugalmas ujj,
4. Differenciálmű ház,
5. Rögzítőtömítés,
6. Féltengelyes fogaskerekek,
7. Műholdak,
8. Gömb alakú tömítés,
9. Val,
10. Kúpgörgős csapágy.
3. Lyukasztóval helyezze be a 3-as rugalmas csapot a 9-es tengelybe.
(A cikk erről a portálról származik: MercedesMAN.ru)
4. Vegye ki a 9-es tengelyt a 4-es differenciálmű házból.
5. Lyukasztóval üsse ki a 3-as rugalmas csapot a 9-es tengelyből.
6. Forgassa el a 7-es számú műholdat, és vegye ki a gömb alakú tömítésekkel 8 együtt.
7. Távolítsa el a tengely fogaskerekeit 6 a rögzítőbetétekkel 5 együtt.
8. Szerelje ki a 10-es görgőscsapágyat.
Közgyűlés
9. Az összeszerelést a leszerelés fordított sorrendjében végezzük.
