Tartalomjegyzék: Szétszerelés ↡ Közgyűlés ↡

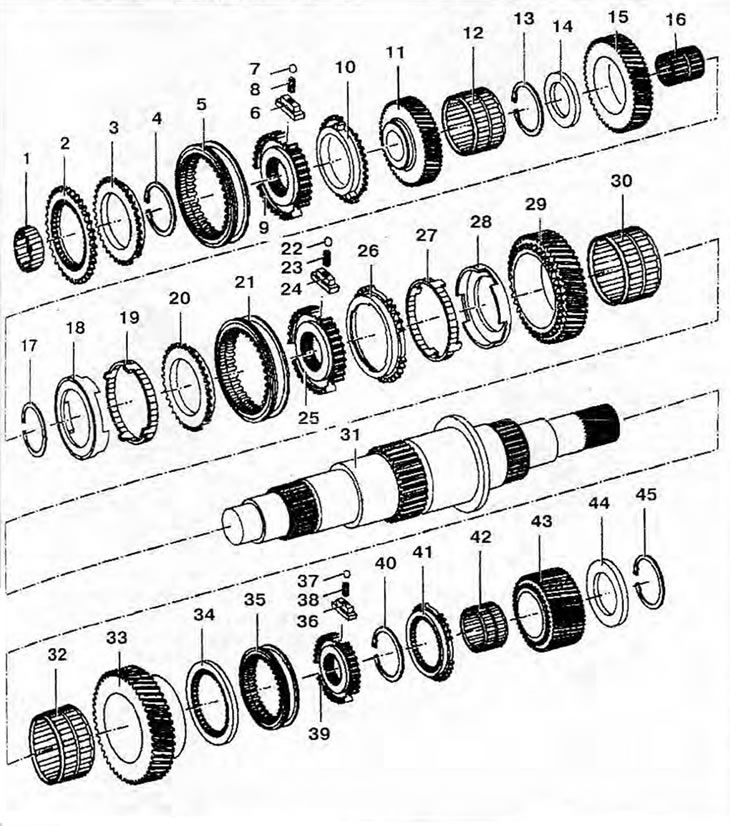

A szekunder tengely szétszerelt állapotban látható az ábrán 4.20.
4.20. ábra: Másodlagos tengely szétszerelt állapotban: 1, 12, 16, 30, 32, 42 - Tűcsapágyak; 2, 10, 18, 20, 26, 28, 41 - Kúpos szinkrongyűrűk; 3, 19, 27 - Belső szinkrongyűrűk; 4, 13, 17, 40, 45 - Rögzítőgyűrűk; 5, 21, 35 - Szinkronizáló tengelykapcsolók; 6, 24, 36 - Szinkronizáló feltörők; 7, 22, 37 - Labdák; 8, 23, 38 - Rugók; 9, 25, 39 - Szinkronizáló agyak; 11 - 3. sebességfokozat fogaskerék; 14, 34, 44 - Nyomó alátétek; 15 - 2. sebességfokozat fogaskerék; 29 - 1. sebességfokozat fogaskerék; 31 - Másodlagos tengely; 33 - Hátrameneti fogaskerék; 43 - 5. sebességfokozat fogaskerék.
Szétszerelés

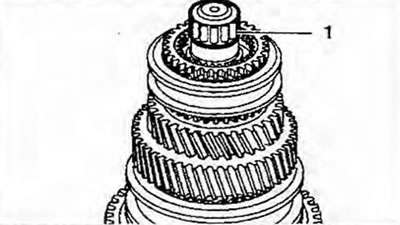

1. Távolítsa el az 1-es tűcsapágyat (4.21. ábra).
4.21. ábra: Tűcsapágy eltávolítása 1.

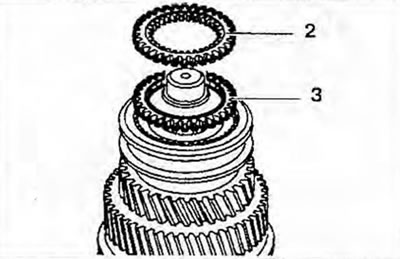

2. Távolítsa el a szinkronizáló kúpos gyűrűjét 2 és a 4. fokozat szinkronizálójának belső gyűrűjét 3 (4.22. ábra).
4.22. ábra Távolítsa el a szinkronizáló kúpos gyűrűjét 2 és a 4. fokozat szinkronizálójának belső gyűrűjét 3.
3. Távolítsa el a rögzítőgyűrűt 4 (4.23. ábra).

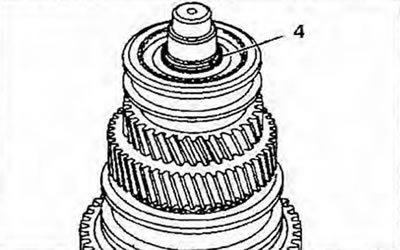

4.23. ábra: Távolítsa el a 4-es rögzítőgyűrűt.
4. Szerelje le az 5. tengelykapcsolót a szinkronizáló agybal együtt (4.24. ábra).

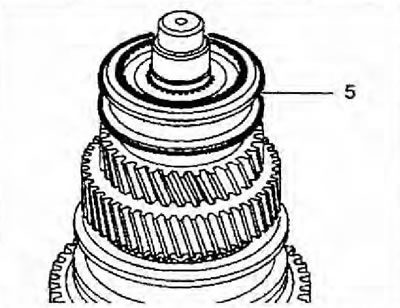

4.24. ábra. A szinkronkapcsoló 5 eltávolítása.

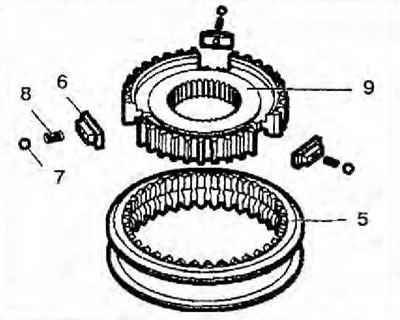

5. Válasszuk le az 5-ös tengelykapcsolót a szinkronizáló 9-es agyáról, és távolítsuk el a 6-os repesztőkarokat, a 8-as rugókat és a 7-es golyókat (4.25. ábra).
4.25. ábra. Válasszuk le az 5-ös tengelykapcsolót a 9-es szinkronizáló agyról, és távolítsuk el a 6-os lamellákat, a 8-as rugókat és a 7-es golyókat.

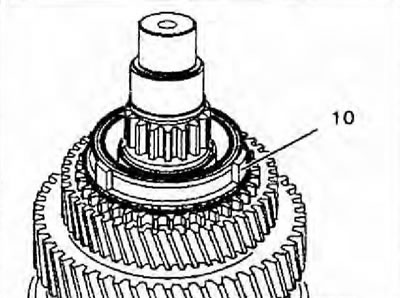

6. Távolítsa el a szinkronizáló kúpos gyűrűjét 10 (4.26. ábra).
4.26. ábra Távolítsa el a szinkronizáló kúpos gyűrűjét 10.
7. Szerelje le a 11-es fogaskereket, a 3. fogaskereket és a 12-es tűgörgős csapágyat (4.27. ábra).

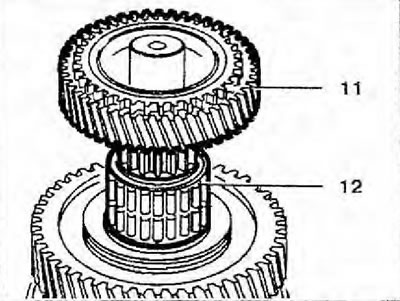

4.27. ábra. Szerelje le a 11-es fogaskereket, a 3. fogaskereket és a 12-es tűgörgős csapágyat.

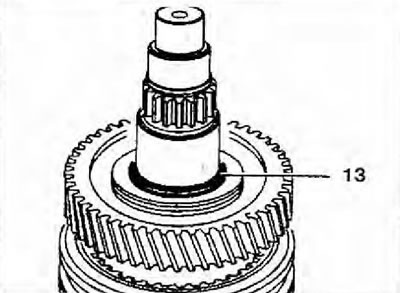

8. Távolítsa el a rögzítőgyűrűt 13 (4.28. ábra).
4.28. ábra: Távolítsa el a rögzítőgyűrűt 13.

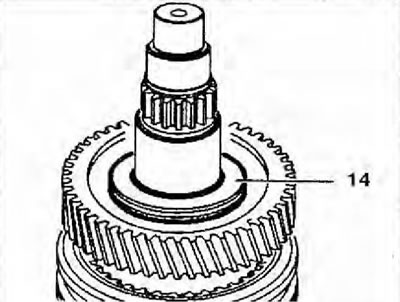

9. Távolítsa el a nyomó alátétet 14 (4.29. ábra).
4.29. ábra. Távolítsa el a 14-es nyomó alátétet.

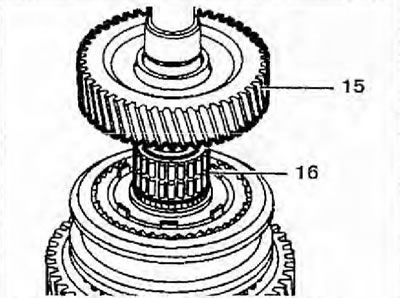

10. Szerelje le a 15-ös fogaskereket, a 2. fogaskereket és a 16-os tűcsapágyat (4.30. ábra).
4.30. ábra. Szerelje le a 15-ös fogaskereket, a 2. fogaskereket és a 16-os tűgörgős csapágyat.

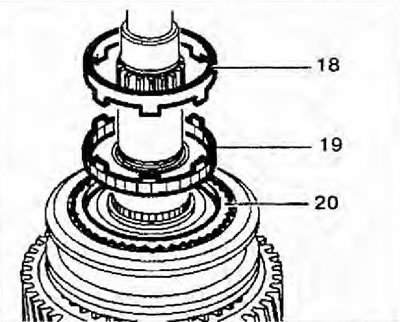

11. Távolítsa el a szinkronizáló kúpos gyűrűit 20 és 18, valamint a belső gyűrűt 19 (4.31. ábra).
Ábra 4.31. Távolítsa el a kúp gyűrűk 20, 18, valamint a belső gyűrű 19 a szinkronizáló.
12. Távolítsa el a rögzítőgyűrűt 17 (4.32. ábra).

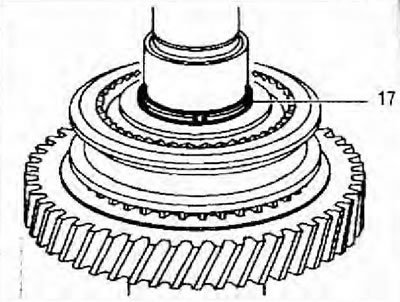

4.32. ábra: Távolítsa el a rögzítőgyűrűt 17.

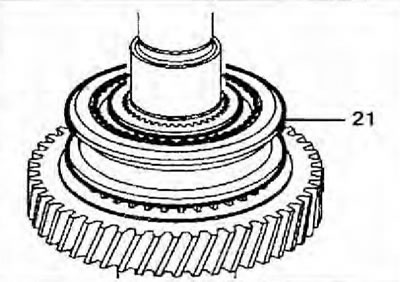

13. Távolítsa el a szinkrongyűrűt a 21-es agybal együtt (4.33. ábra).
4.33. ábra Távolítsa el a szinkrongyűrűt a 21-es agybal együtt.
14. Válasszuk le a 21-es tengelykapcsolót a 25-ös szinkronizáló agyról, és távolítsuk el a 24-es repesztőket, a 23-as rugókat és a 22-es golyókat (4.34. ábra).

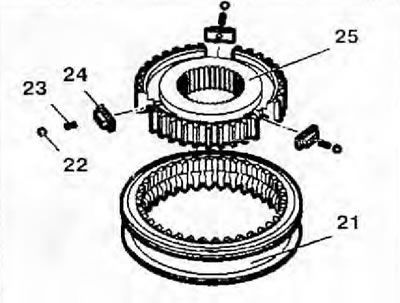

4.34. ábra. Válassza le a 21-es tengelykapcsolót a 25-ös szinkronizáló agyról, és távolítsa el a 24-es feszítőgörgőket, a 23-as rugókat és a 22-es golyókat.
15. Távolítsa el a szinkronizáló kúpos gyűrűit 26 és 28, valamint a belső gyűrűt 27 (4.35. ábra).

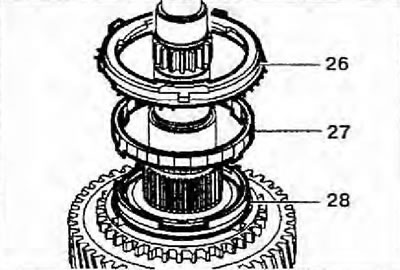

4.35. ábra Távolítsa el a szinkronizáló kúpos gyűrűit 26 és 28, valamint a belső gyűrűt 27.

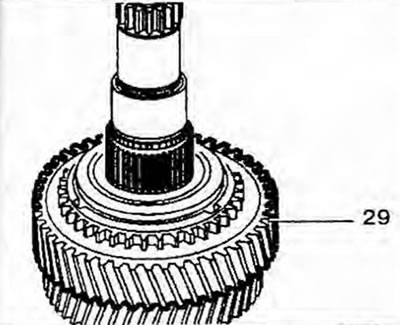

16. Szerelje le a 29-es fogaskereket, 1. fokozat (4.36. ábra).
4.36. ábra: Szerelje le a 29-es fogaskereket, 1. fokozat.

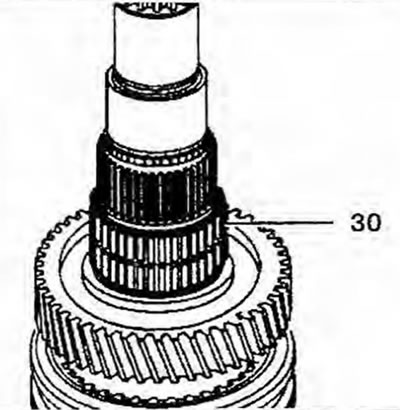

17. Távolítsa el a tűcsapágyat 30 (4.37. ábra).
4.37. ábra. A 30-as tűcsapágy eltávolítása.
18. Távolítsa el a rögzítőgyűrűt 45 és a nyomó alátétet 44 (4.38. ábra).

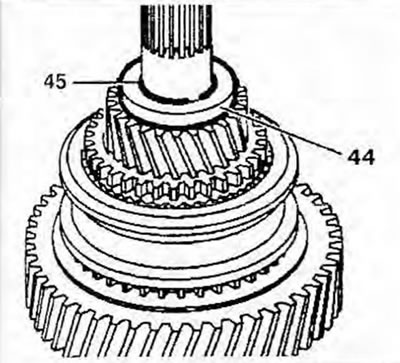

4.38. ábra Távolítsa el a rögzítőgyűrűt 45 és a nyomótömítést 44.
19. Szerelje le a 42-es tűcsapágyat és a 43-as fogaskereket, az 5. fokozatot (4.39. ábra).

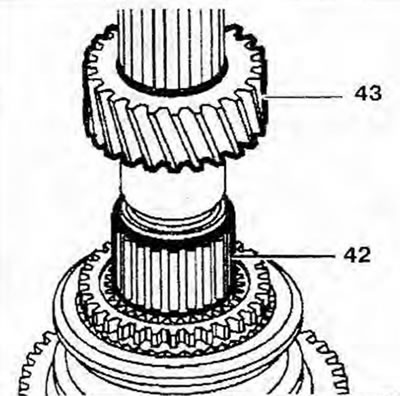

4.39. ábra. Szerelje le a 42-es tűcsapágyat és a 43-as ötödik sebességfokozat fogaskereket.

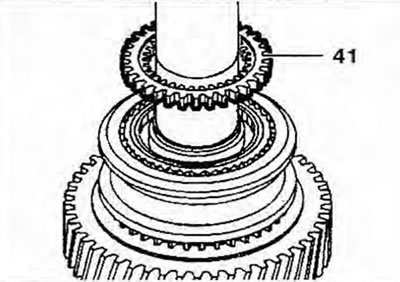

20. Távolítsa el a kúpos gyűrűt 41 (4.40. ábra).
4.40. ábra. Távolítsa el a 41-es kúpos gyűrűt.
21. Távolítsa el a rögzítőgyűrűt 40 (4.41. ábra).

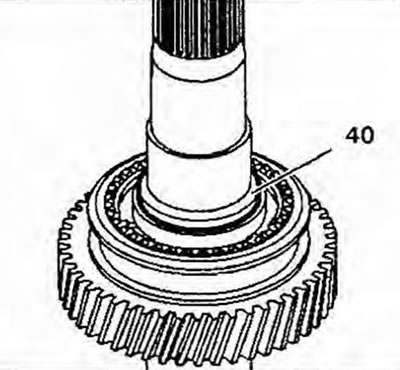

4.41. ábra: Távolítsa el a rögzítőgyűrűt 40.
22. Válasszuk le a 35-ös tengelykapcsolót a 39-es szinkronizáló agyról, és távolítsuk el a 36-os repesztőgyűrűket, a 38-as rugókat és a 37-es golyókat (4.42. ábra).

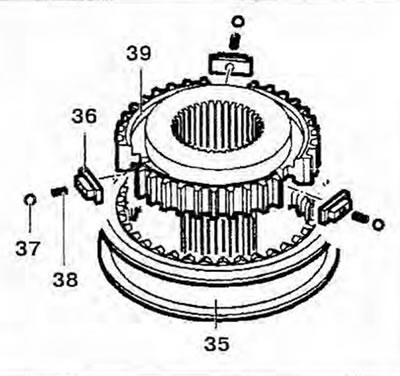

4.42. ábra. Válassza le a 35-ös tengelykapcsolót a 39-es szinkronizáló agyról, és távolítsa el a 36-os feszítőgörgőket, a 38-as rugókat és a 37-es golyókat.

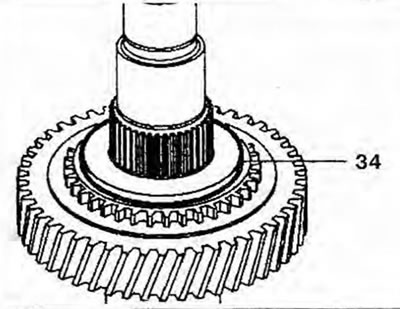

23. Távolítsa el a nyomó alátétet 34 (4.43. ábra).
4.43. ábra. Távolítsa el a 34-es nyomó alátétet.

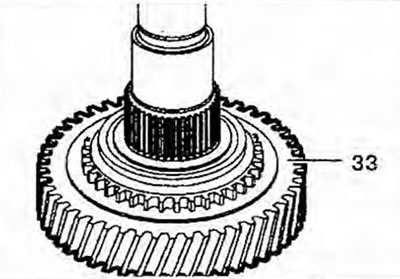

24. Szerelje le a hátrameneti fokozat 33-as fogaskerekét (4.44. ábra).
4.44. ábra. Távolítsa el a hátrameneti fokozat fogaskerekét 33.

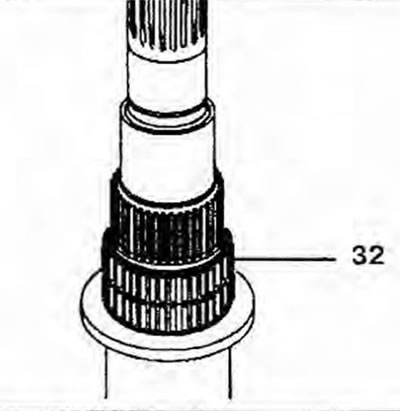

25. Távolítsa el a tűcsapágyat 32 (4.45. ábra).
4.45. ábra: A 32-es tűcsapágy eltávolítása.
Közgyűlés
26. Az összeszerelést a leszerelés fordított sorrendjében végezzük. Összeszereléskor a nyomótárcsának 34 lekerekített felületével (nyíl) lefelé kell néznie (4.46. ábra). A szinkronkapcsoló 35 védőrészének (nyíl) felfelé kell mutatnia (4.47. ábra).

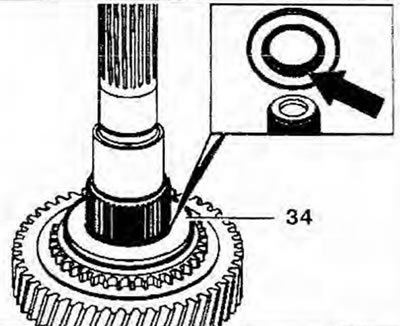

4.46. ábra. Összeszereléskor a nyomótömítés 34 lekerekített felületével lefelé néz (nyíl).

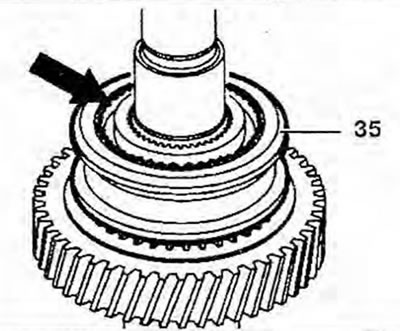

4.47. ábra A szinkronkapcsoló 35 védő részének (nyíl) felfelé kell néznie.
