Kettős főhenger
1 - Tartálytömítés; 2 - Mandzsetta; 3 - Dugattyú (a tolóhoz); 4 - Záró alátét; 5 - Rögzítőgyűrű; 6 - Vákuumos tömítés; 7 - Köztes gyűrű; 8 - Clip; 9 - Betöltő alátét; 10 - Elsődleges tengelykapcsoló; 11 - Támgyűrű; 12 - Rugós lemez; 13 - Úszó; 14 - Csatlakozó csavar; 15 - Reteszelő csavar; 16 - Tartályfedél; 17 - Tavasz; 18 - Gyűrűs csatlakozók; 19 - Rugós lemez; 20 - Dugattyú (úszó kontúr); 21 - Tavasz; 22 - Lakás; 23 - Splash screen; 24 - Szűrő; 25 - Borító; 26 - Kompenzátor; 27 - Érintkezőbetét; 28 - O-gyűrű; 29 - A tandem léptető rögzítőcsavar helye

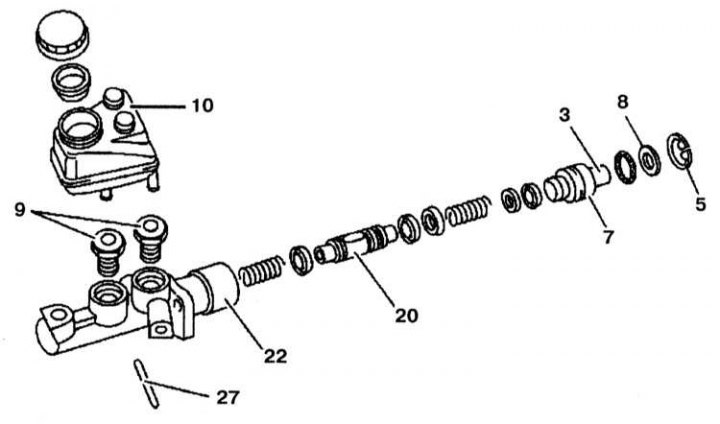

Főfékhenger alkatrészek
3, 7, 20 - Dugattyúk; 5 - Rögzítőgyűrű; 8 - Leállító lemez; 9 - Forgalmi dugók; 10 - Tank; 22 - Lakás; 27 - Vezetőcsap
A tandem főfékhenger az ábrán látható.
Szétszerelés

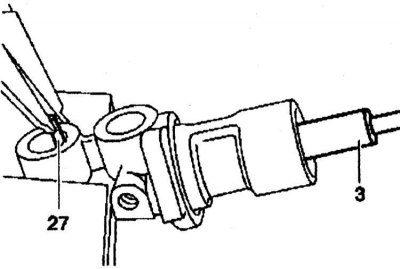

1. Enyhén nyomja meg a 3-as csapot, és egy fogóval távolítsa el a 27-es hengeres csapot.

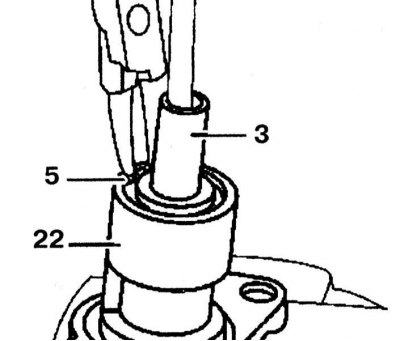

2. Távolítsa el a zárógyűrűt 5 és vegye ki a dugattyút 3 a másodlagos olajtömítéssel együtt a 22 házból.
3. Fogó segítségével távolítsa el az úszódugattyút a testből 22.
4. Törölje le a házat, és ellenőrizze, hogy a ház belső felülete nem sérült-e.
5. Töröljön le minden alkatrészt új fékfolyadékkal.
Szerelés
1. Válassza le a 040 perselyt a 041 perselyről.
2. Távolítsa el a másodlagos olajtömítést és a dugattyút a 041-es perselyről.
3. Rögzítse a házat a 22 lyukkal lefelé.
4. Kenje meg a ház 22 furatát fékfolyadékkal.

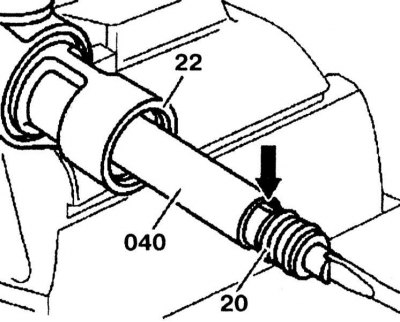

5. Helyezze be a 040 perselyt a lyukba, és csavarhúzóval nyomja be ütközésig a 20 úszódugattyút. A dugattyú felszerelésekor ügyeljen arra, hogy a vezetőhorony (nyíl) függőlegesen legyen elhelyezve.
6. Helyezze be a hengeres csapot, és távolítsa el a 040-es perselyt.
7. Rögzítse a fékhengert a furatokkal felfelé.
8. Helyezze be a másodlagos olajtömítést a 22-es házba, és nyomja a helyére.

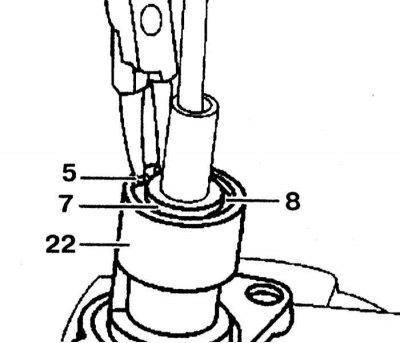

9. Rögzítse a dugattyút 7, helyezze be a zárólemezt 8 és rögzítse a zárógyűrűvel 5. Győződjön meg arról, hogy a zárógyűrű 5 megfelelően helyezkedik el a ház 22 hornyában.

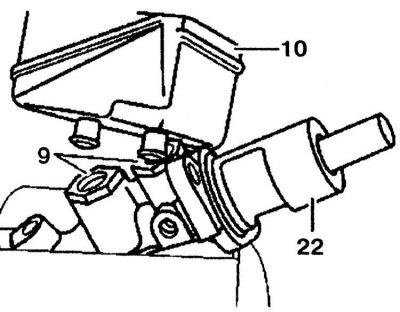

10. Kenje meg a 9 dugót fékfolyadékkal, és nyomja be őket a 22 házba. Szerelje fel a 10 tartályt az egyik csővel a 22 házra, fordítsa el 180°-kal, majd szerelje be a második csövet a 22 házba.
- Főfékhenger tolódugattyú átmérője: 25,4 mm.
- Főhenger úszódugattyú átmérője: 19,05 mm.
- A tolódugattyú elmozdulása a főhengerben: 17 mm.
- Az úszódugattyú útja a főhengerben: 15 mm.
