Eltávolítás
Válassza le a földkábelt az akkumulátorról.
Húzza ki az elosztó zöld vezetékének dugóját, először válassza le a rögzítő rudat.
Távolítsa el az elosztó fedelét a 2 rögzítőkampó meglazításával. Helyezzen egy csavarhúzót a horog Phillips nyílásába, nyomja le és fordítsa balra 90" (negyed fordulat). A horog kiakad az elosztó oldalán lévő rögzítőfülből.
Válassza le a vákuumcsatlakozót a csőről.
Állítsa a motort az 1. henger TDC helyzetébe. Ehhez állítsa a sebességváltót üresbe, és csavarkulccsal forgassa el a motort a főtengely-tárcsa központi anyájával forgásirányba (óramutató járásával megegyező) amíg az elosztó rotor érintkezőnyelvén lévő jelölés egybe nem esik az elosztótest szélén lévő jelzéssel; ha van, távolítsa el a porvédő fedelet.

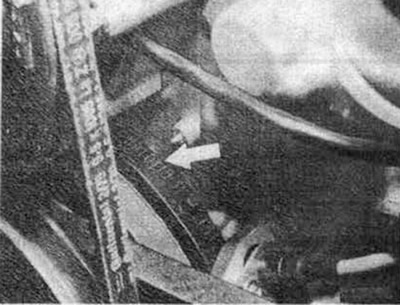

Ugyanakkor a blokk testén lévő mutatónak a főtengely szíjtárcsán lévő TDC jelzéssel szemben kell lennie (lásd nyíl).

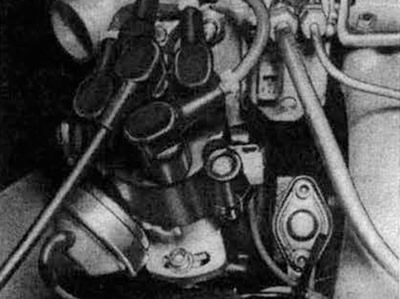

Figyelem: Ne forgassa a motort az ellenkező irányba.
Csavarja ki az elosztó rögzítőcsavarját egy imbuszkulcs segítségével, és távolítsa el az elosztót.
Figyelem: Ne indítsa el a motort eltávolított elosztóval.
Telepítés
Beszerelés előtt ellenőrizze, hogy a motor még mindig az első henger TDC állásában van-e. A Forgassa el az elosztó tengelyét úgy, hogy az elosztó forgórészén és az elosztó testén lévő jelölések egyezzenek.
Helyezze be az elosztót úgy, hogy az elosztó alján lévő hosszanti furat körülbelül középen legyen a rögzítőcsavar nyílása közelében.
Húzza meg a rögzítőcsavart anélkül, hogy meghúzná.
(A weboldal alapján készült anyag: «mercedesman»)
Ideiglenesen állítsa be a gyújtás időzítését. Ehhez csatlakoztassa a villogót a használati utasítása szerint. Kérjen meg egy asszisztenst, hogy indítsa el a motort az indítóval, és egy villogó lámpával világítsa meg a gyújtásidő-jelöléseket a motorblokkon.
A gyújtás időzítése akkor van helyesen beállítva, ha a főtengely-szíjtárcsán lévő beállítási érték a motorblokkon és a gyújtásidő-táblázaton lévő mutatóval szemben áll.
Ha nem éri el a kívánt értéket, lazítsa meg az elosztó rögzítőcsavarját, és forgassa el az elosztót, amíg a jelölések egyezni fognak.
Húzza meg az elosztó rögzítőcsavarját. g Húzza meg a vákuumcsatlakozást.
Ellenőrizze, ahol a porvédő illik, majd helyezze a fedelet kifolyó a nyílásba, a szélén a forgalmazó ház.
Ellenőrizze a rögzítőlemez függőleges ülését az elosztótesten, és ha szükséges, állítsa be és húzza meg a csavart.
Helyezze be az elosztó sapkáját úgy, hogy az első henger vezetéke az elosztó szélén lévő bevágással szemben legyen. A bevágás csak akkor látható, ha a porvédőt kissé elmozdítja. Az elosztó burkolatának tetején, a nagyfeszültségű vezeték megfelelő csatlakozási pontja mellett egy körben az "1" jelölés található.
Jobbra és balra forgatva ellenőrizze, hogy az elosztó sapka megfelelően illeszkedik-e; a fedélnek nem szabad elfordulnia. Nyomja le a 2 oldalsó reteszelő kampót, célozza meg őket az elosztó test oldalán lévő reteszelőlapra forgatva, majd engedje el.
Ellenőrizze, hogy a horgok megfelelően rögzítve vannak-e, és hogy az elosztósapka biztonságosan illeszkedik-e az elosztóra.
Helyezze be a zöld vezetéket az elosztóba, és rögzítse egy lemezzel.
Csatlakoztassa a negatív kábelt az akkumulátorhoz.
Indítsa be a motort és melegítse fel.
Állítsa be a gyújtás időzítését járó motor mellett, és ellenőrizze az érintkezők zárt szögét.
