A kormányszerkezet az első kerék felfüggesztése mögött található, és csuklós kormánytengelyek kötik össze a kormánykerékkel. Ez a kialakítás lehetővé teszi, hogy a kormánymű kompaktan elhelyezhető az autó karosszériájában. A kormány lengéscsillapítója elnyeli az egyenetlen útfelület okozta ütéseket, megakadályozva, hogy azok a kormánykereket érintsék. A kormányszerkezetet nem szabad szétszedni vagy megjavítani. A szervokormányt a vevő kérésére szerelik be, és leírása a 16. szakasz.
Eltávolítás és beszerelés
Emelje fel az autó elülső oldalát és helyezze állványra, vagy emelje fel emelő segítségével, vagy helyezze az autót egy ellenőrző árokra.
Csavarja ki a kormány hajtótengelyeit összekötő belső hatlapfejű csavart.
Csavarja ki a kormányrudak és a hajtórudak gömbcsuklóit rögzítő anyákat, és egy lehúzó segítségével távolítsa el a gömbcsuklókat. Cserekormányszerkezet beszerelésekor a cseremechanizmus konfigurációjától függően végezzen el minden szétszerelési és szerelési munkát.
Csavarja le a lengéscsillapítót és a kormányrögzítőket a karosszéria alján lévő tartóra.
Csavarja ki a kormányművet a karosszéria hosszirányú erősítőjéhez rögzítő három csavart.
Válassza le a kormányművet a kormány hajtótengelyeiről, és engedje le.
Beszerelés előtt csavarja ki a dugót a kormánymű házában, ellenőrizze az olajszintet, és ha szükséges, töltse fel.
Telepítéskor tegye a következőket:
Állítsa a kormányművet középső helyzetbe. Ehhez fordítsa el a hajtótengelyt úgy, hogy a kormánymű anyájában lévő furat közepe pontosan a kormánymű fedelében lévő menetes furat alatt legyen.
Csavarja be a vezérlőcsavart a kormánymű fedelébe, és rögzítse a kormánymű csavar középső helyzetét (lásd az ábrát. 235).

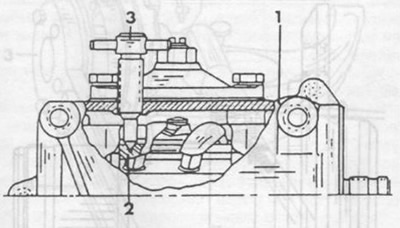

Rajz. 235. A kormányszerkezet rögzítése.
1 - kormányszerkezet,
2 - kormánymű csavar,
3 - vezérlőcsavar.
Csatlakoztassa a kormánymű csavarját a kormánymű tengelyéhez úgy, hogy amikor a kormánymű függőleges helyzetben van, a tengelykapcsolón lévő kettős bordák pontosan vízszintesek legyenek.
Fordítsa a kormánytengelyt középső helyzetbe.
Forgassa el a kormánykereket úgy, hogy a kormánykeréken lévő párna vízszintes helyzetben legyen. Az ellenőrzéshez távolítsa el a kárpitot, és ellenőrizze, hogy a kormánytengelyen lévő jelzés függőlegesen felfelé mutat-e.
Online forrásból kölcsönzött anyag: www.mercedesman.ru
Ha a kormánykereket eltávolították, akkor ellenőrizni kell, hogy a kormánytengelyen lévő irányjelző kapcsoló bütyökje a védőburkolat kivágásának közepén van-e.
Engedje le a kormányszerkezetet a karosszéria hosszirányú merevítésére, csavarja be az új rögzítőcsavarokat, és húzza meg 70-80 Nm nyomatékkal.
Csavarja ki a vezérlőcsavart.
Csavarja be a dugót a kormánymű fedelébe.
Csavarja be a hatlapfejű csavart a tengelykapcsolóba, és húzza meg.
Ellenőrizze a gumi védőkupakokat a hosszirányú kormányrúd gömbcsuklóin. Ha a kupakok sérültek, azokat ki kell cserélni, ha a gömbcsukló is sérült, akkor szerelvényként kell cserélni. Végezzen hasonló ellenőrzést a kormányrúd gömbcsuklóin. Szerelje be a gömbcsukló csapjait a kúpos furatokba, csavarja be és húzza meg a rögzítő anyákat. Amikor az ujját a furatban forgatja, azt a megfelelő hatszöggel kell tartani. A rögzítő anyáknak mindig újaknak kell lenniük.
A hajtórudak felszerelése után ellenőrizze az első kerekek beékelődését a már leírtak szerint.
