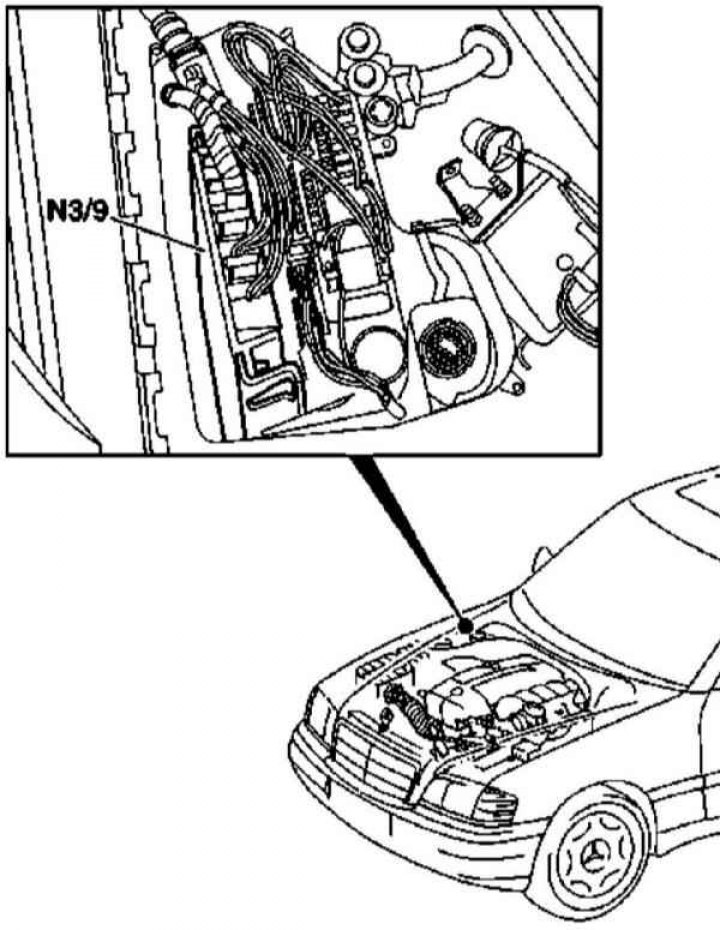

A CDI vezérlőmodul (N3/9) telepítési részletei a 163.113 modelleken (612-es sorozatú motor)
1. A befecskendezést vezérlő modul (CDI) telepítési részletei a 163.113 modelleken (612-es sorozatú motor) ellentétben látható. illusztráció, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a motortér bal oldalán található rögzítőblokk fedelét.
3. Kösse le az elektromos vezetékeket és távolítsa el a vezérlőmodult (N3/9).
4. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az érintkező csatlakozója biztonságosan rögzítve van.
Modellek 163.128

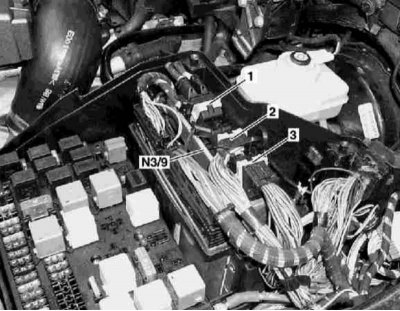

A 163.128-as modellek CDI vezérlőmoduljának telepítési részletei (628-as sorozatú motor)
1 - Vezérlőmodul csatlakozó; 2 - Vezérlőmodul csatlakozó; 3 - Vezérlőmodul csatlakozó; N3/9 - CDI vezérlőmodul
1. A befecskendezést vezérlő modul (CDI) telepítési részletei a 163.128-as modelleken (628-as sorozatú motor) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
2. Válassza le a negatív kábelt az akkumulátorról.
3. Nyissa ki a motorháztetőt és rögzítse függőleges helyzetben.
4. Távolítsa el a burkolatokat a biztosíték/relé szerelőblokkról.
5. Oldja ki a reteszt, és válassza le az elektromos vezetékek csatlakozóit (először 3, majd 1 és 2) cDI vezérlőmodul (N3/9).
6. Húzza felfelé a vezérlőmodul (N3/9) eltávolításához.
7. A beszerelés fordított sorrendben történik - először az (1) csatlakozót kell csatlakoztatni és rögzíteni. Győződjön meg arról, hogy a csatlakozók megfelelően vannak rögzítve.
8. Végül törölje a fedélzeti öndiagnosztikai rendszermodul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
