Jegyzet. Minden önzáró csavart és anyát ki kell cserélni!
Elülső kábel

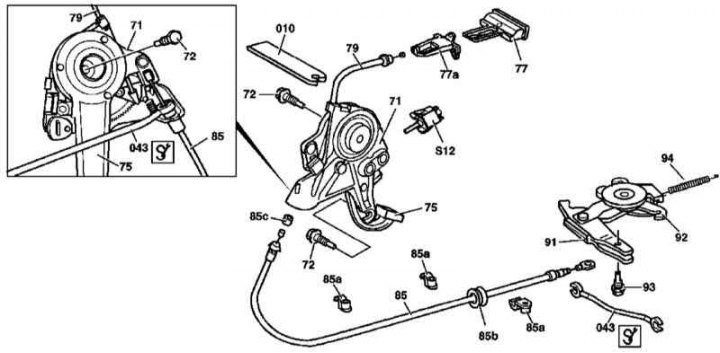

A rögzítőfék-pedál beszerelésének részletei
1. A rögzítőfék-hajtókábel szerelvény elülső részének beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Terhelje elő a lazaságállítót (kompenzációs kar) meghajtó kábel.
3. Válassza le a kábelt (85) a közbenső karról (91), és egy szerszámmal (043) oldja ki a padlópanelen lévő rögzítőből.
4. Távolítsa el a műszerfal alatti bal oldalon található fedelet.
5. Távolítsa el a szőnyegpanelt.
6. A szerszám (043) segítségével válassza le a kábelt (85) a rögzítőfék-pedálról (75), ügyelve arra, hogy ne ejtse le a gumigyűrűt (85c).
7. Az csavar kioldása után lazítsa meg a kábelfedelet a lábtartóban.
8. Távolítsa el a rögzítőt (85a), és tolja át a kábelt a sebességváltó alagútjában lévő perselyen (85b).
9. A beszerelés fordított sorrendben történik. Végül rakja le a lazaságszabályozót (kompenzációs kar) és állítsa be a rögzítőfék-hajtást (lásd a fejezetet A rögzítőfék meghajtásának beállítása).
Hátsó kábel
Beépítési részletek a rögzítőfék kábelszerelvény hátsó részének
1. A rögzítőfék-hajtókábel szerelvény hátsó részének beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a rögzítőfék-pofákat (lásd a fejezetet A kézifékpofák cseréje).
3. Válassza le a kábelt (86) a kompenzációs karról (92).
4. A szerszám (043) segítségével oldja ki a kábelt (86) a padlópaneleken lévő kapcsokról.
5. Oldja ki a kábelt (86) az agyszerelvényből.
6. A beszerelés fordított sorrendben történik.
