Az első kerék ABS/ETS/ESP érzékelőinek beépítési részletei
6a - Önzáró rögzítőcsavarok; L6/1 - Bal első kerék érzékelő; L6/2 - Jobb első kerék érzékelő; L6/1x1 - Érintkezőcsatlakozó a bal oldali érzékelő vezetékéhez; L6/2x1 - Érintkezőcsatlakozó a jobb érzékelő vezetékéhez
Beépítési részletek a hátsó kerék ABS/ETS/ESP érzékelőihez
6a - Önzáró rögzítőcsavarok; L6/3 - Bal hátsó kerék érzékelő; L6/4 - Jobb hátsó kerék érzékelő; L6/3x1 - Érintkezőcsatlakozó a bal oldali érzékelő vezetékéhez; L6/4x1 - Érintkezőcsatlakozó a jobb érzékelő vezetékéhez
Jegyzet. Minden önzáró csavart és anyát ki kell cserélni!
1. A kerékérzékelők beépítési részleteit az illusztrációk mutatják.
2. Beszerelés előtt győződjön meg arról, hogy a kerékrotorok jó állapotban vannak, enyhén kenje meg molibdén tartalmú zsírral a kormánycsukló/agy szerelvények rögzítőhüvelyeit, és győződjön meg arról, hogy az érintkezők csatlakozói és az elektromos vezetékek biztonságosan rögzítve vannak.
Elülső kábel
A rögzítőfék-hajtókábel szerelvény elülső részének beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.

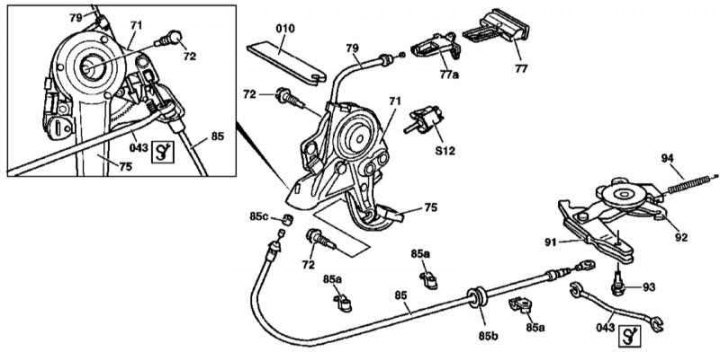

A rögzítőfék-pedál beszerelésének részletei
