Демонтиране и монтиране на лоста за превключване на предавките

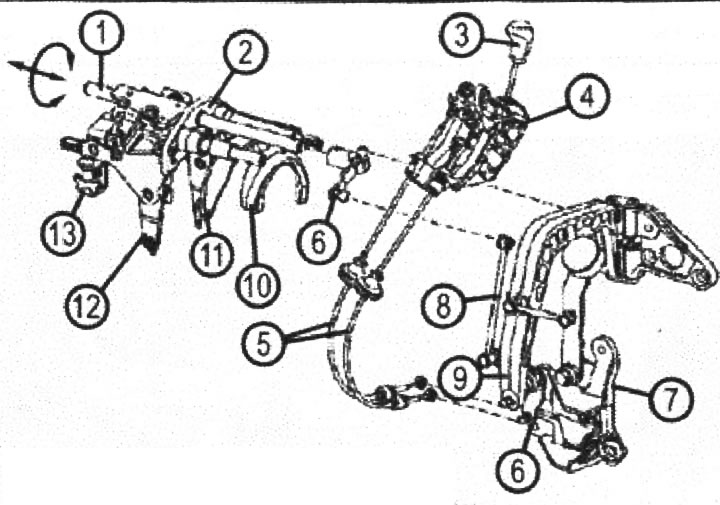

VN 4.005 1. Централен прът на вътрешния механизъм за превключване на предавките; 2, Вътрешен механизъм за превключване на предавките3. Дръжка на лоста за превключване на предавките; 4. Механизъм на лоста за превключване на предавките; 5. Жила за избор и включване на предавките; 6. Лост за избор на предавки; 7. Скоба; 8. Щанга за избор на предавка; 9. Лост за превключване на предавките; 10. Вилка за включване на задна предавка; 11. Вилка за включване на 1-ва и 2-ра предавка; 12. Лост за включване на 3-та и 4-та предавка; 13. Лост за включване на 5-та и 6-та предавка
Свалете централната конзола и нейната облицовка.

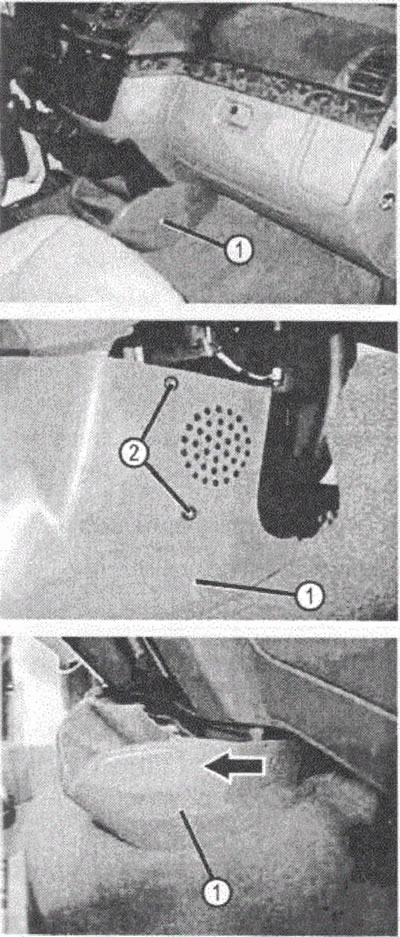

VN 4.006 1. Централна конзола; 2. Винтове
Разкачете електрическия конектор (8) на превключвателя на светлините за заден ход.
С помощта на подходящ инструмент, разкачете сферичните шарнири на управляващите кабели (1) и (3) от лоста за превключване на предавките (5).
Свалете лоста за превключване на предавките (5) със скобата от напречната греда, разположена под арматурното табло.
Инсталация произвеждат в обратна последователност. След монтажа регулирайте кабелите за управление на трансмисията.

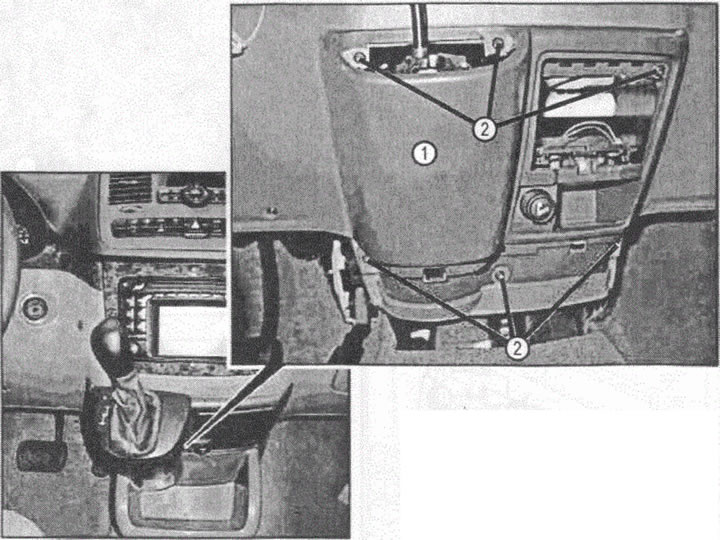

VN 4.007: 1. Облицовка на централната конзола; 2. Винтове

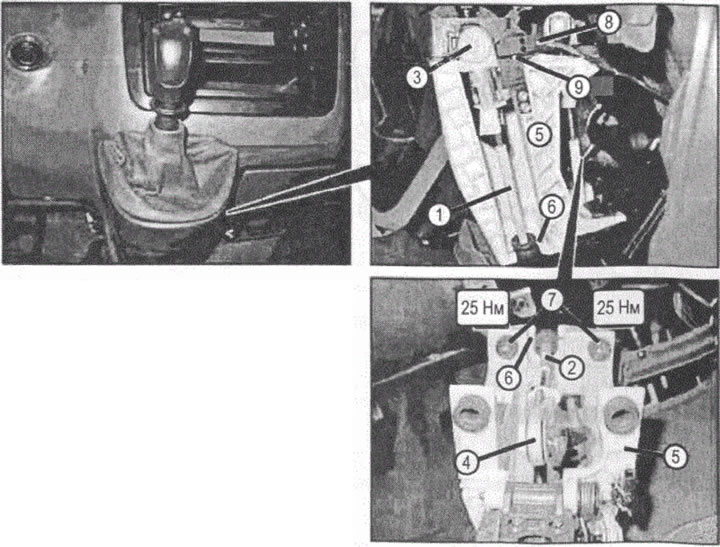

VN 4.008: 1. Външен кабел за управление на скоростната кутия; 2. Централен кабел за управление на скоростната кутия; 3. Сферична връзка на външния кабел за управление на трансмисията; 4. Сферична връзка на централния кабел за управление на трансмисията; 5. Лост за превключване на предавките със скоба; 6. Корекция на пластична хирургия; 7. Винтове; 8. Електрически конектор за превключвателя на светлините за заден ход (S 16/2)
Разкачете кабелите за управление на ръчната скоростна кутия.

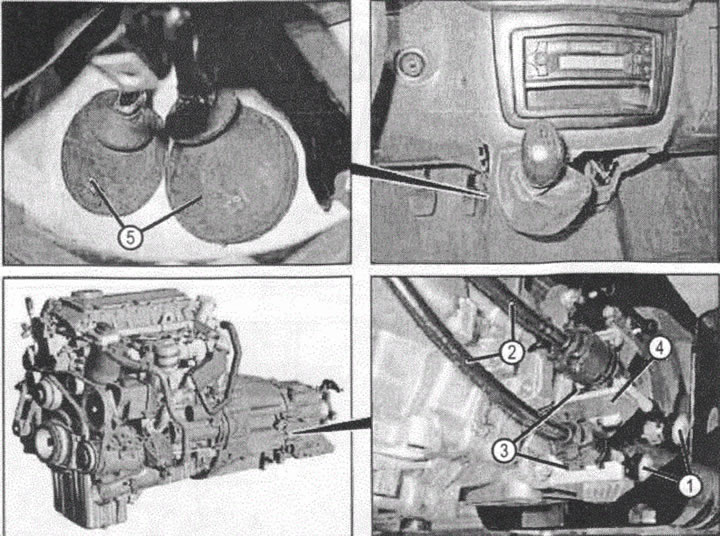

VN 4.009. Управление на ръчна трансмисия 716.6: 1. Шарнирни краища на кабела за управление на скоростната кутия; 2. Кабели за управление на скоростната кутия; 3. Фиксираща плоча; 4. Скоба, разположена на скоростната кутия; 5. Гумени ботуши за прах

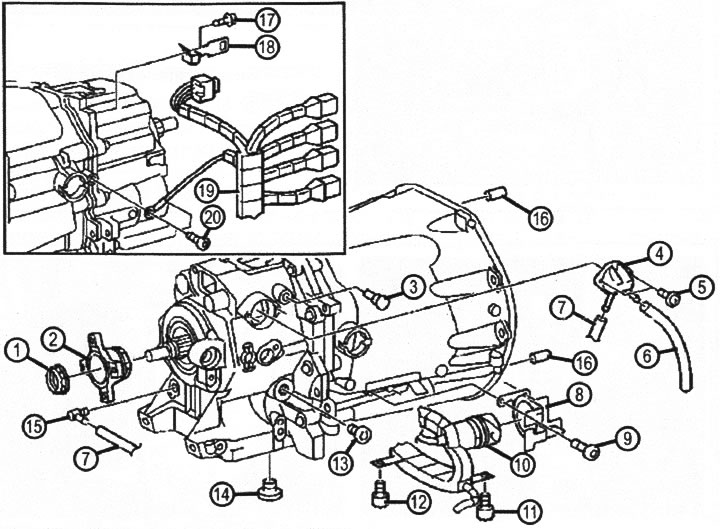

VN 4.010. Полуавтоматична скоростна кутия 716.743 1. Гайка за закрепване на фланеца на карданния вал; 2. Фланец на карданния вал; 3. Заключване на задната предавка; 4. Разпределител на вентилационни тръби; 5. Винт; 6. Вентилационна тръба; 7. Вентилационна тръба; 8. Скоба; 9. Винт; 10. Централен конектор; 11. Винт; 12. Винт; 13. Пробка за пълнене на масло; 14. Пробка за източване на маслото; 15. Вентилационна тръба; 16. Водещ щифт; 17. Винт; 18. Скоба; 19. Кабелна инсталация; 20. Винт
