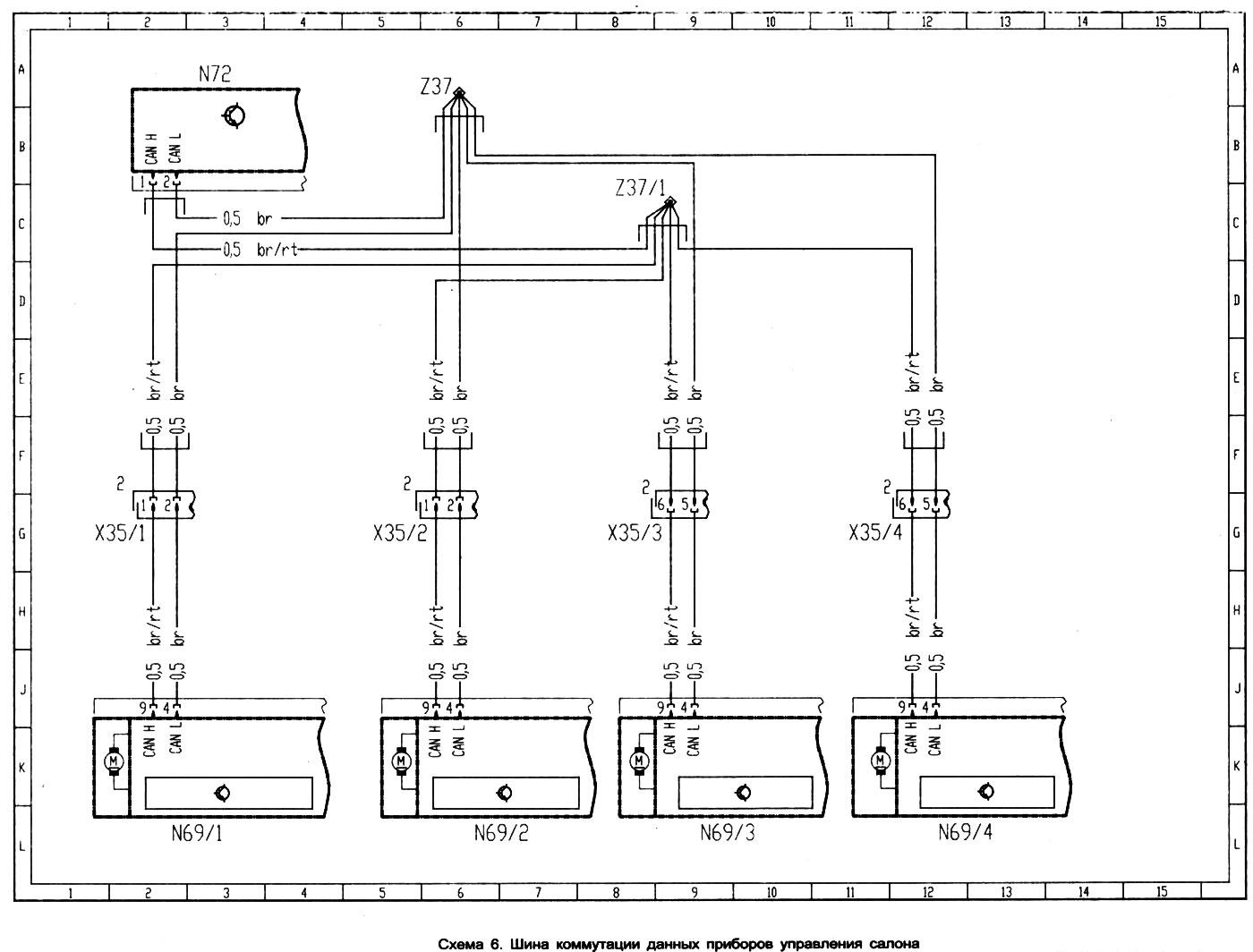

Схема 6. Шина за превключване на данни за вътрешни контролни устройства
Отворете по-голямо изображение в нов раздел »
- N69/1 блок за превключване на шофьорската врата
- N69/2 превключвател на предната пътническа врата
- N69/3 Превключвател за задна странична врата от страната на водача
- N69/4 Превключвател на задната странична врата от страната на пътника
- Блок за превключване N72 на арматурното табло
- Микроконтактен ключ X35/1 на предна лява врата
- Микроконтактен ключ X35/2 на предна дясна врата
- Микроконтактен ключ X35/3 на задна лява врата
- Микроконтактен ключ X35/4 на задна дясна врата
- Z37 свързващ проводник за шина за превключване на данни за вътрешни устройства
- Z37/1 свързващ проводник за шина за превключване на данни за вътрешни устройства
