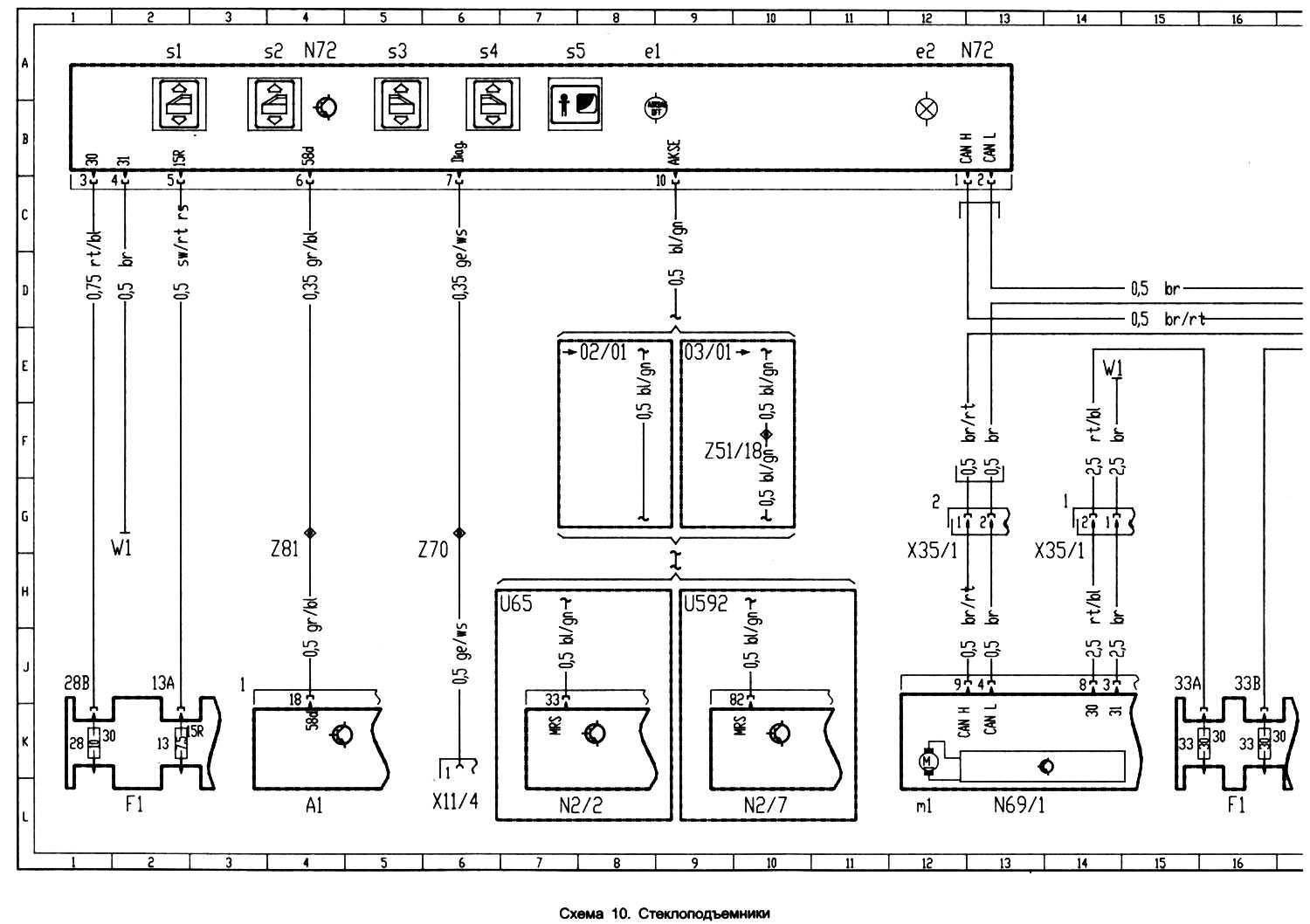

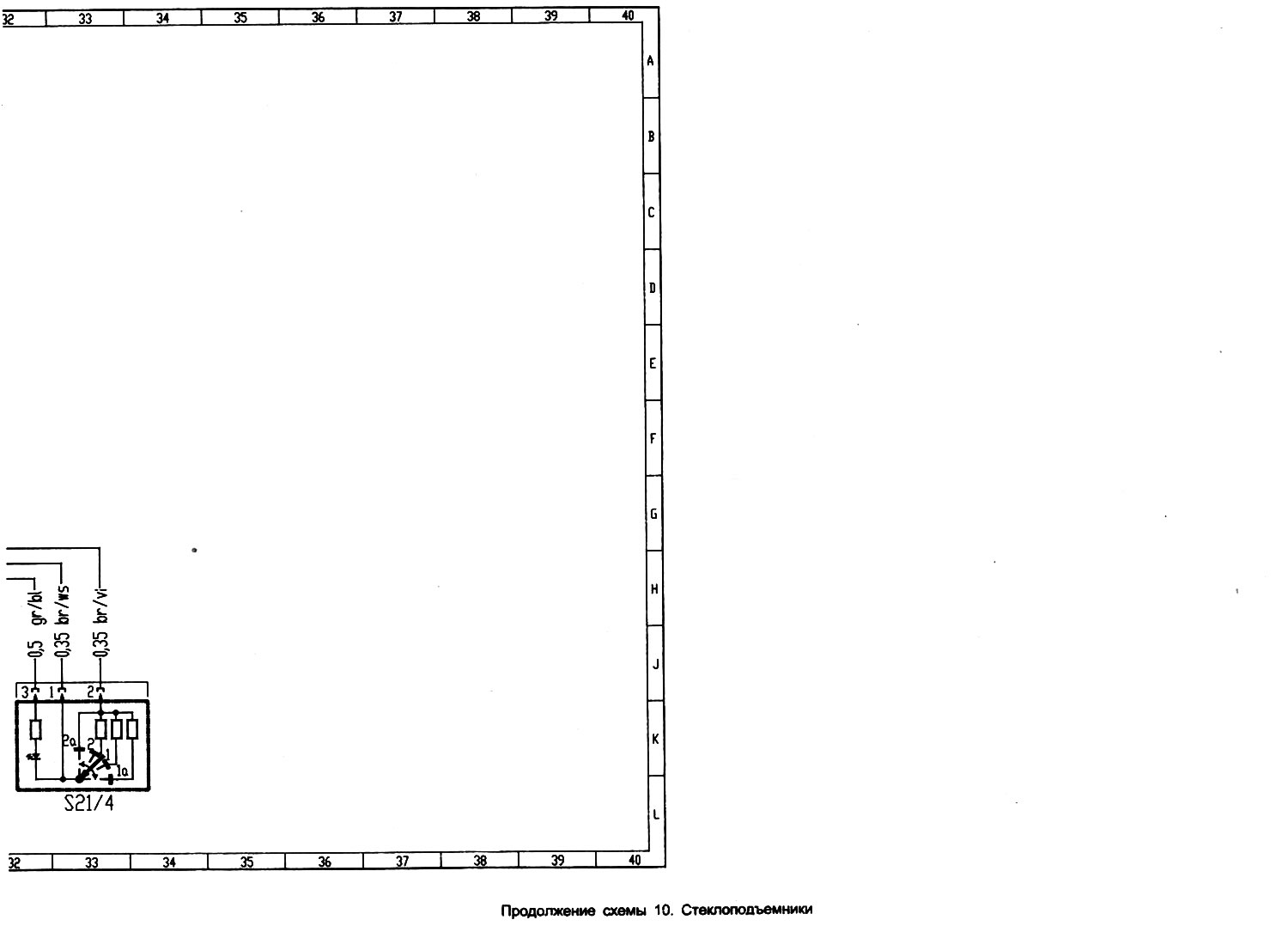

Диаграма 10. Стъклоповдигачи
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
- А1 арматурно табло
- F1 кутия за предпазители и релета
- Fn13 предпазител 13
- Fn28 предпазител 28
- Fn33 предпазител 33
- Fn42 предпазител 42
- N2/2 блок за управление на обтегачи на колани и въздушни възглавници
- Блок за управление на въздушни възглавници N2/7
- N69/1 блок за превключване на електрически стъкла на шофьорската врата
- N69/1m1 двигател за повдигане на прозореца на шофьорската врата
- N69/2 ключ за електрически стъкла на задната дясна врата
- N69/2m1 двигател за повдигане на прозореца на шофьорската врата
- N69/3 ключ за електрически стъкла на задната лява врата
- N69/3m1 ел моторче за стъкла на задна лява врата
- N69/4 ключ за електрически стъкла на задната дясна врата
- N69/4m1 ел. моторче за стъкло на задна дясна врата
- N72 долен превключвател на арматурното табло
- N72e1 Предупредителната лампа за разпознаване на детска седалка е изключена на предната пътническа седалка
- Ключ за осветление N72e2
- N72s1 превключвател за електрически стъкла на лявата врата
- N72s2 превключвател за електрически стъкла на дясната врата
- N72s3 превключвател за електрически стъкла на задната лява врата
- N72s4 превключвател за електрически стъкла на задната дясна врата
- Ключ за заключване на задната врата N72s5
- S21/3 превключвател за електрически стъкла на задната лява врата
- S21/4 ключ за електрически стъкла на задната дясна врата
- Автомобили U65 без въздушни възглавници за глава
- U592 Автомобили с въздушни възглавници за глава
- W1 земна точка (-) зад контролния блок
- W6 земна точка (-) в арката на задното ляво колело
- W7 земна точка (-) в арката на задното колело
- Щепсел за диагностичен конектор X11/4
- Х35/1 контактен ключ на лява врата
- Х35/2 контактен ключ за дясна врата
- X35/3 контактен ключ за лява врата
- X35/4 контактен ключ за дясна врата
- Z37 свързващ проводник за шината за данни за вътрешното устройство за управление на инструментите
- Z37/1 свързващ проводник за шината за данни за вътрешното устройство за управление на инструментите
- Z51/18 щепсели за свързващ проводник за предупредителна светлина за изключена въздушна възглавница
- Z70 щепсел за свързващ проводник на диагностичен контакт
- Z81 клема за свързващ проводник 58d
