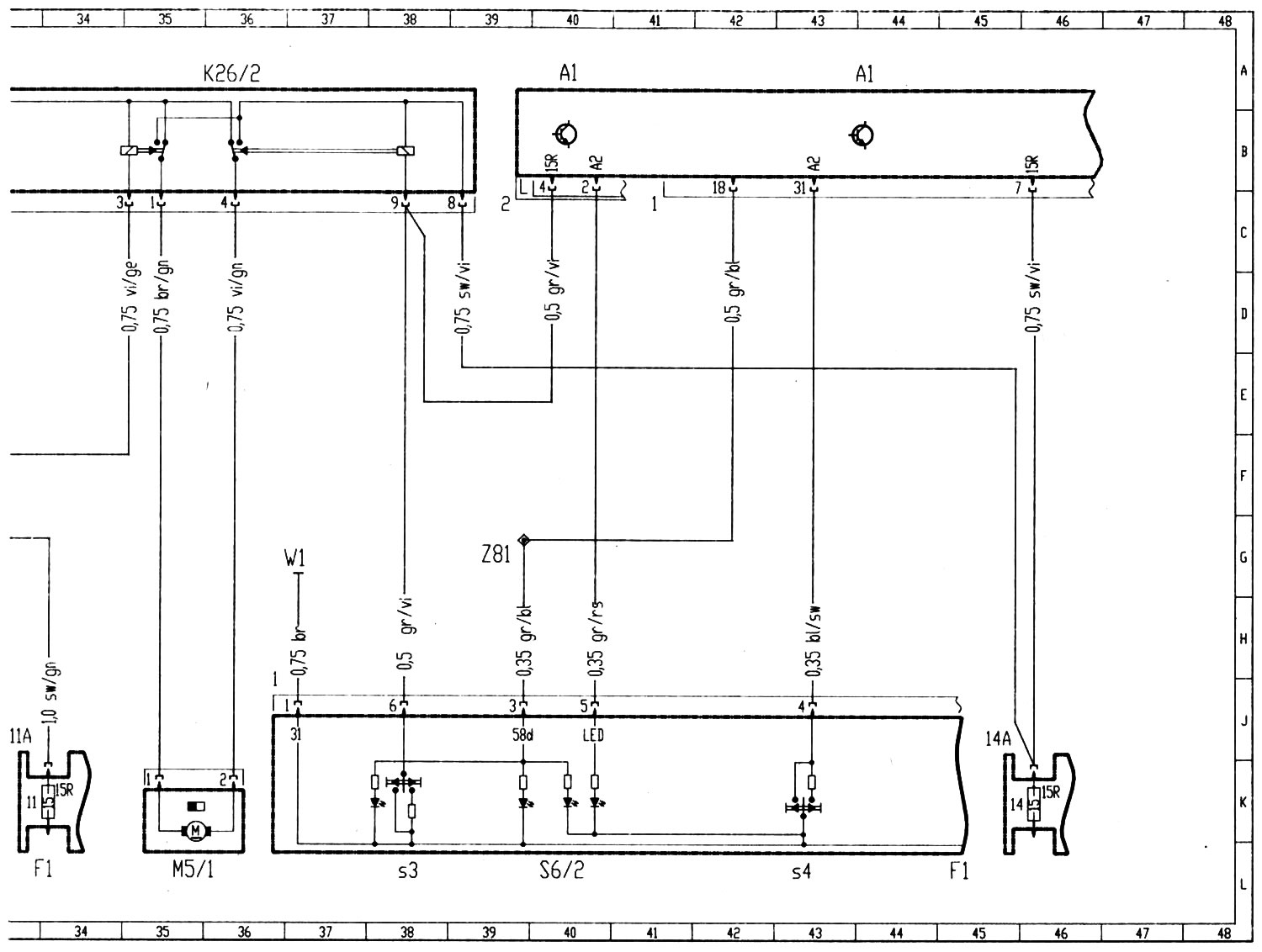

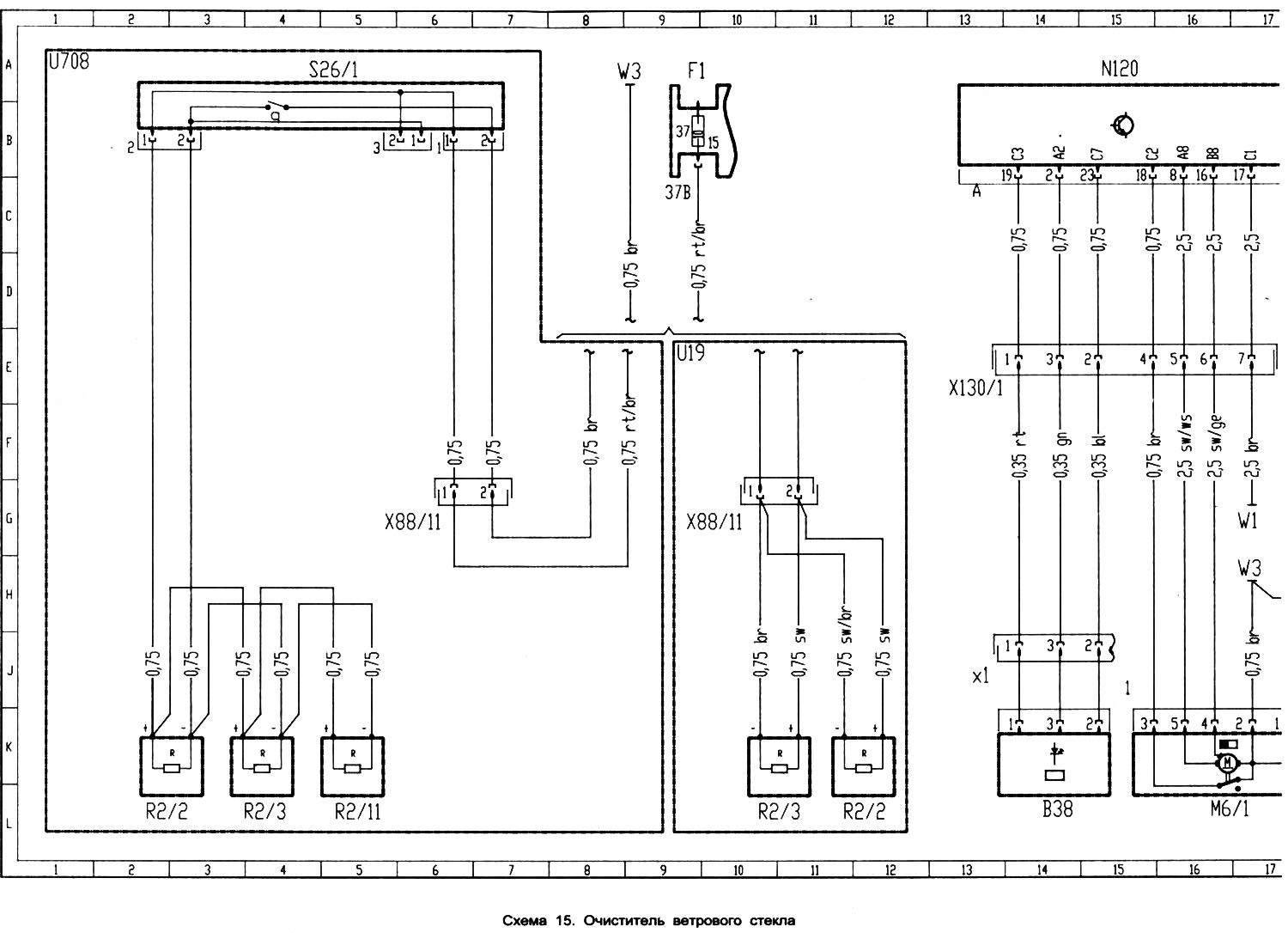

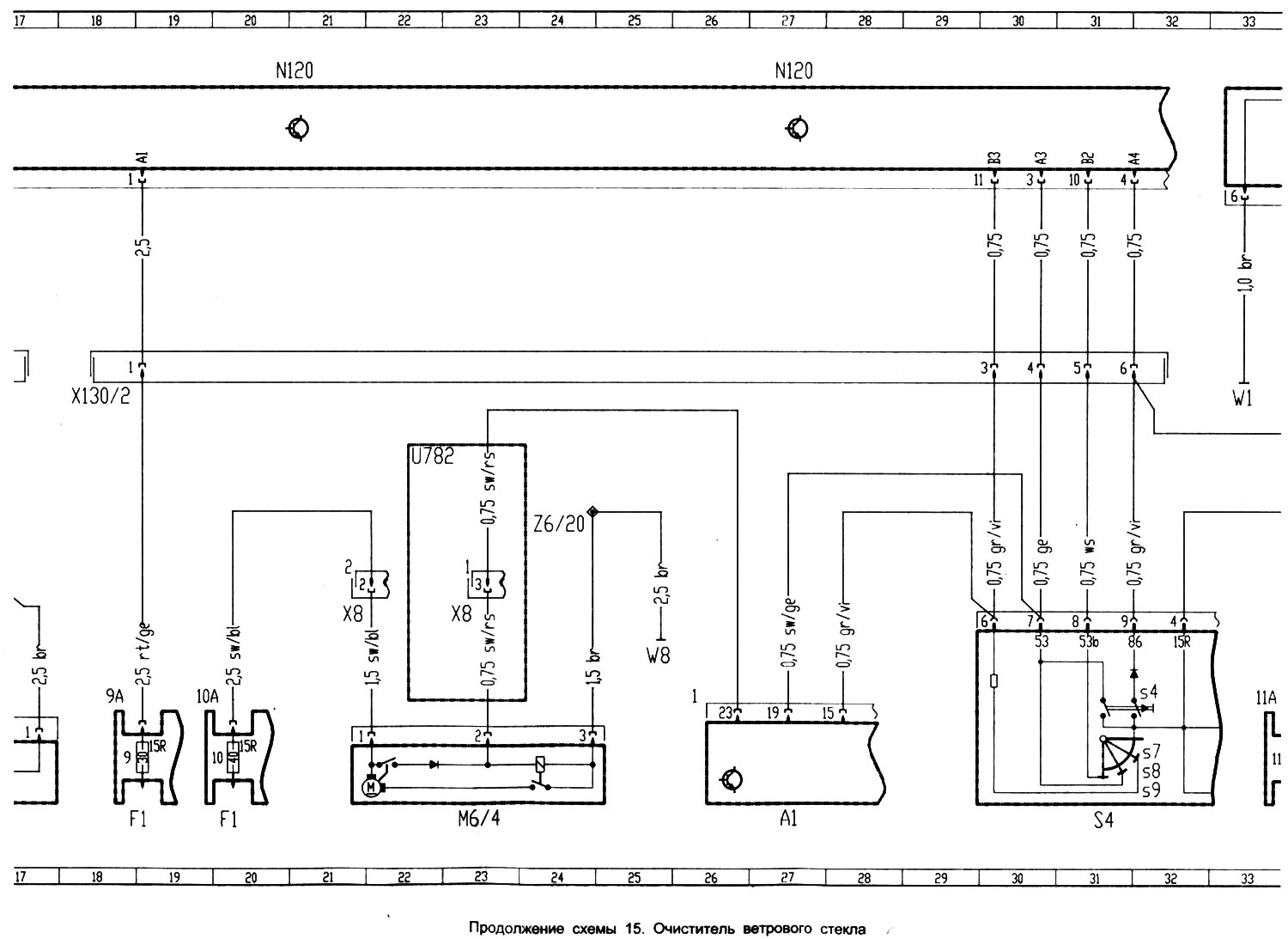

Диаграма 15. Чистачка на предното стъкло
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
- А1 арматурно табло
- B38 сензор за дъжд
- Щепсел за сензор за дъжд B38x1
- F1 кутия за предпазители и релета
- Fn9 предпазител 9
- Fn10 предпазител 10
- Fn11 предпазител 11
- Fn14 предпазител 14
- Fn37 предпазител 37
- K26/2 реле за чистачки
- M5/1 помпа за миене на предното стъкло
- M6/1 двигател за чистачки на предното стъкло
- M6/4 двигател за почистване на фарове
- N120 Блок за управление на чистачките на предното стъкло със сензор за дъжд
- R2/2 лява нагреваема струя за миене
- R2/3 дясна дюза за миене с подгряване
- R2/11 нагревател за маркуч за миене на стъкло
- S4 превключвател на кормилната колона
- S4s4 ключ за миене
- S4s7 интервален режим за почистване
- S4s8 бавен режим на почистване
- S4s9 ускорен режим за почистване
- S6/2 превключватели на арматурното табло
- S6/2s3 превключвател за чистачки на задното стъкло
- S6/2s4 ключ за размразяване на задното стъкло
- Термоключ S26/1 за нагревател за миене на предни стъкла
- U19 само с основна конфигурация
- U708 само когато е оборудван с нагревател на маркуча за миене
- Светлина на багажника U782, вижте диаграма 6
- W1 земна точка (-) под контролния блок
- W3 земна точка (-) в лявата арка на колелото близо до запалителната бобина
- W8 земна точка (-)
- Конектор за окабеляване на вратата на багажника X8
- X88/11 щепсел с два извода за нагревател за пералня
- X130/1 сензор за дъжд/двигател на чистачките
- XI30/2 щепсел за превключвател на датчик за дъжд/кормилна колона
- Z6/20 заземяващ проводник (-)
- Z81 клема 58d
