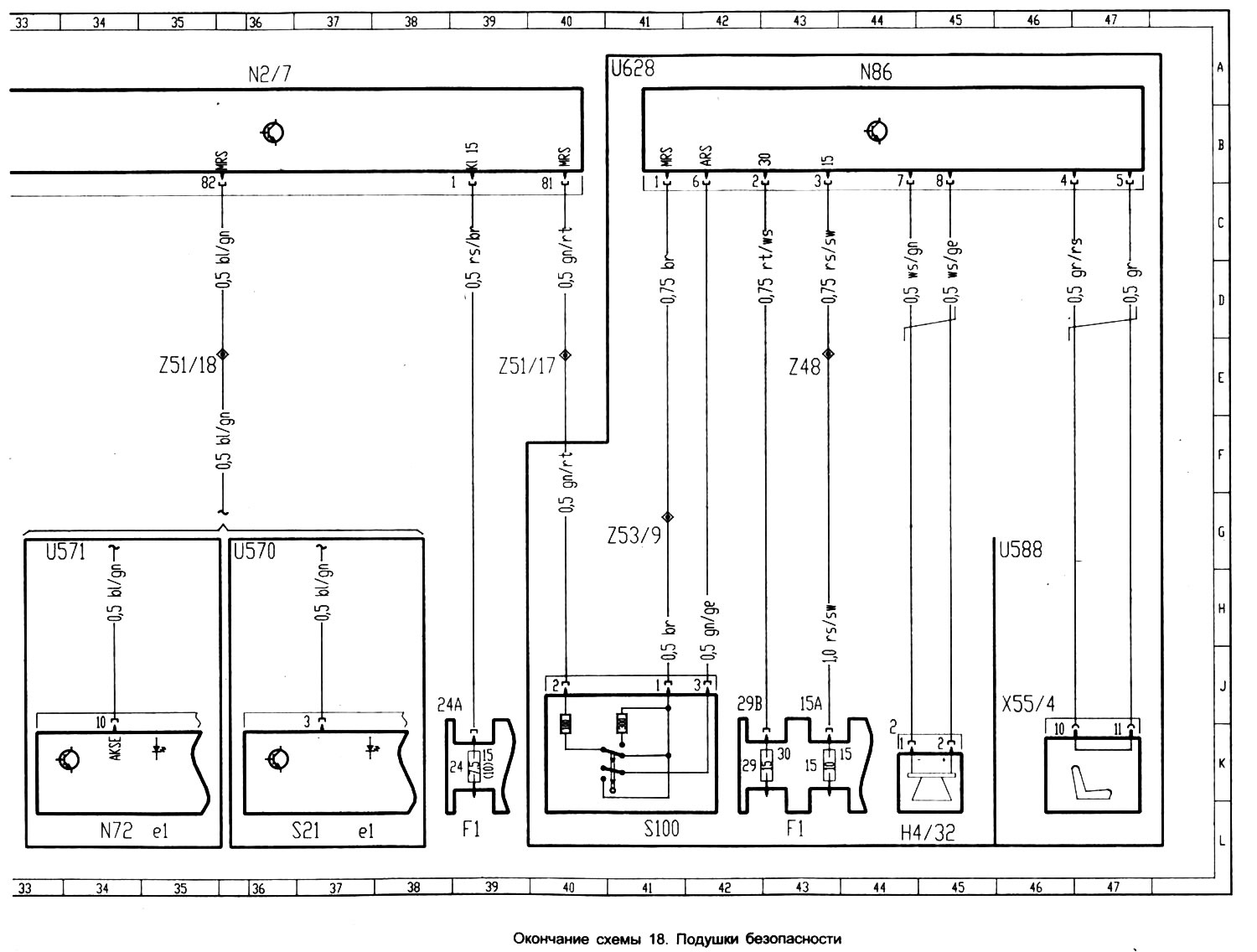

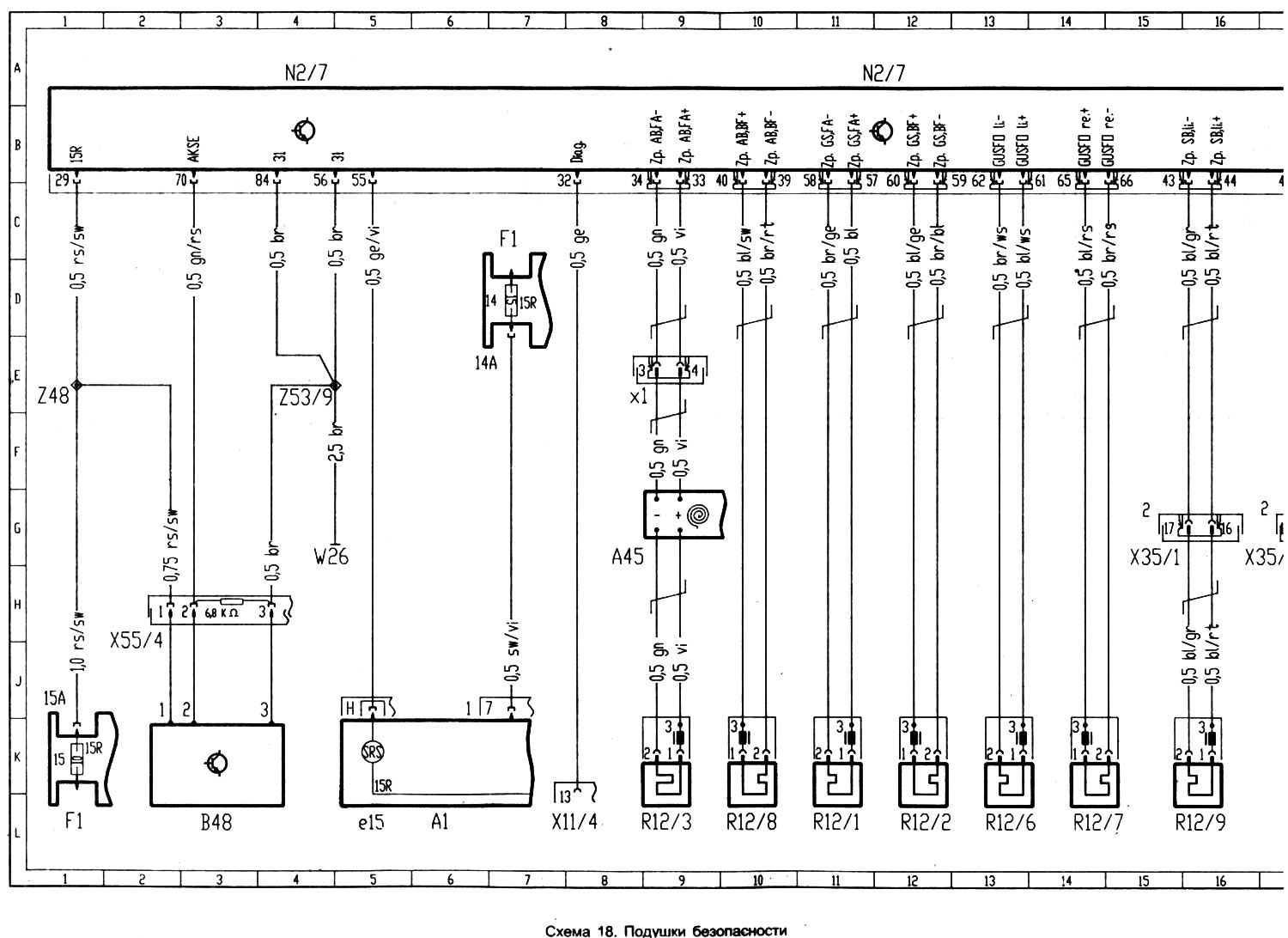

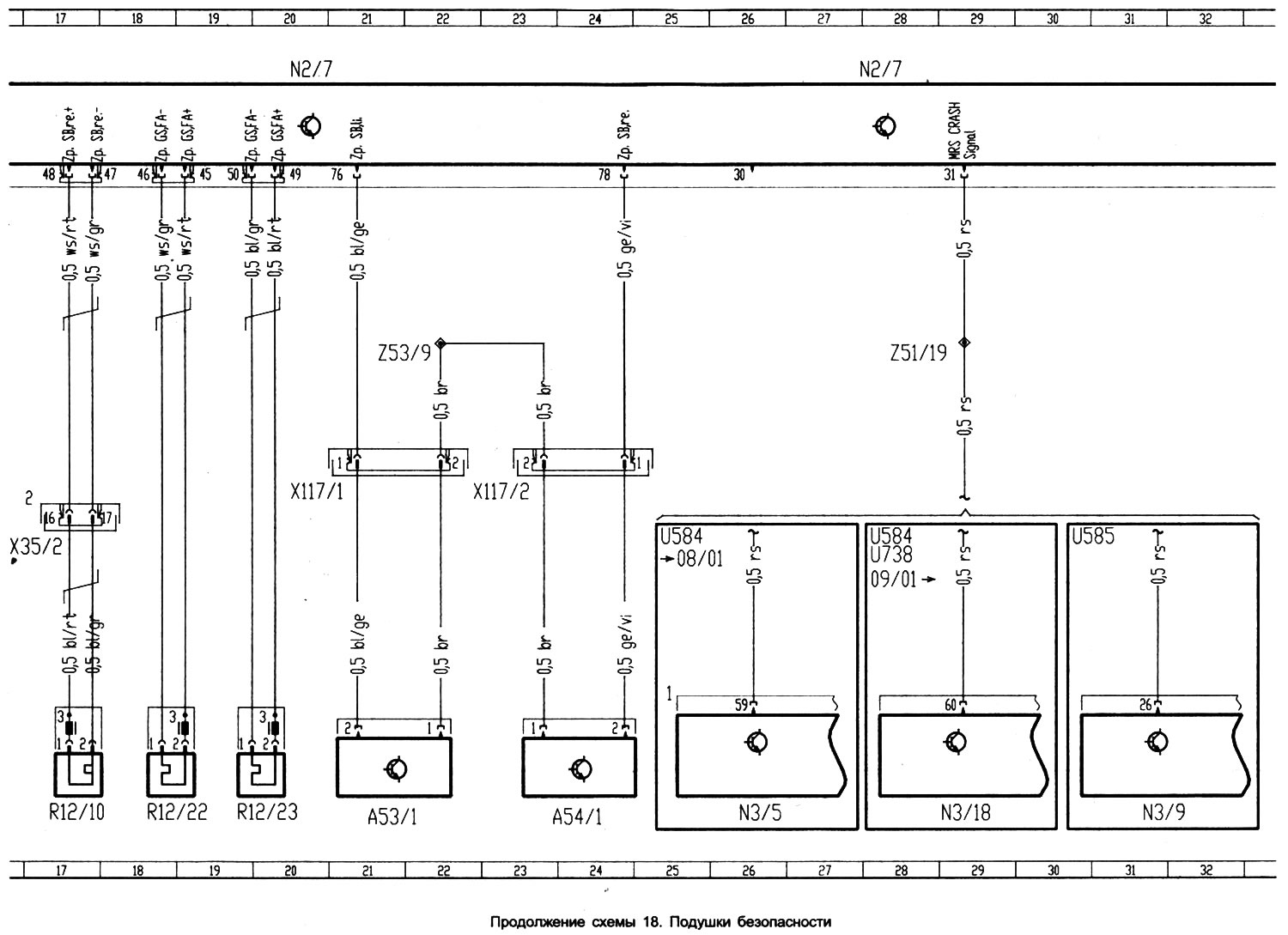

Схема 18. Въздушни възглавници (Mercedes-Benz A-Class W168)

Диаграма 18. Въздушни възглавници

Отворете по-голямо изображение в нов раздел »

А1 арматурно табло
A1e15 предупредителна светлина за въздушна възглавница
А45 контактна пружина на здрав ситал и airbag
A45x1 щепсел за въздушна възглавница
A53/1 ляв сензор за въздушна възглавница
A54/1 сензор за дясна въздушна възглавница
B48 сензор за разпознаване присъствието на пътник на предната седалка или детска седалка
F1 кутия за предпазители и релета
Fn14 предпазител 14
Fn15 предпазител 15
Fn24 предпазител 24
Fn29 предпазител 29
Високоговорител H4/32 за разпознаване присъствието на пътник на предната седалка
Блок за управление на въздушни възглавници N₂/7
Блок за управление на двигателя N3/5
Блок за управление на двигателя N3/9
Горивен инжекцион N3/18 с регулатор на отваряне на дроселната клапа
Регулатор на празен ход N72
N72/1 Изключена предупредителна лампа за разпознаване на детска седалка
N86 пътническа седалка със система за разпознаване
R12/1 заряд за взривяване на обтегача на колана на водача
R12/2 заряд за разрушаване на обтегача на предпазния колан на пътника
R12/3 зареждане на въздушната възглавница на водача
R12/6 бластер задна лява въздушна възглавница
R12/7 бластер за задна дясна въздушна възглавница
R12/8 зареждане на пътническата въздушна възглавница
R12/9 лява странична въздушна възглавница
R12/10 взривно зареждане на дясната въздушна възглавница
R12/22 зареждане на въздушна възглавница за лява глава
R12/23 заряд за взривяване на дясна въздушна възглавница за глава
Блок за превключване S21 на централната конзола
S21е1 сигнална лампа за изключена система за автоматично разпознаване на детска седалка на предната седалка
Превключвател S100 за система за разпознаване на заета пътническа седалка
U570 за автомобили с две врати и въздушни възглавници за глава
U571 за автомобили с четири врати и въздушни възглавници за глава
U584 за автомобили с двигател от серия 166
U585 за автомобили с двигател от серия 668
U588 само за превозни средства със засичане на заета предна седалка
U628 само за превозни средства със засичане на заета предна седалка
U738 само за автомобили с блок за управление на двигателя с контрол на положението на дросела
W26 точка на заземяване (-) за въздушна възглавница
XI1/4 щепсел за диагностичен конектор
Микроконтактен ключ X35/1 на лява врата
Микроконтактен ключ X35/2 за дясна врата
X55/4 контактна пружина на системния блок за разпознаване на заета предна седалка
X117/1 съединител на сензор за лява въздушна възглавница за глава
X117/2 съединител на сензор за въздушна възглавница за дясна глава
Щепсел Z48 за устройство за разпознаване на заета предна седалка
Z51/17 съединителен проводник за въздушна възглавница и разпознаване на заета предна седалка 39E
Z51/18 свързващ проводник за предупредителна светлина за деактивирана въздушна възглавница
Z51/19 конектор за предупредителна лампа за повреда на двигателя
Z53/9 конектор за въздушна възглавница
