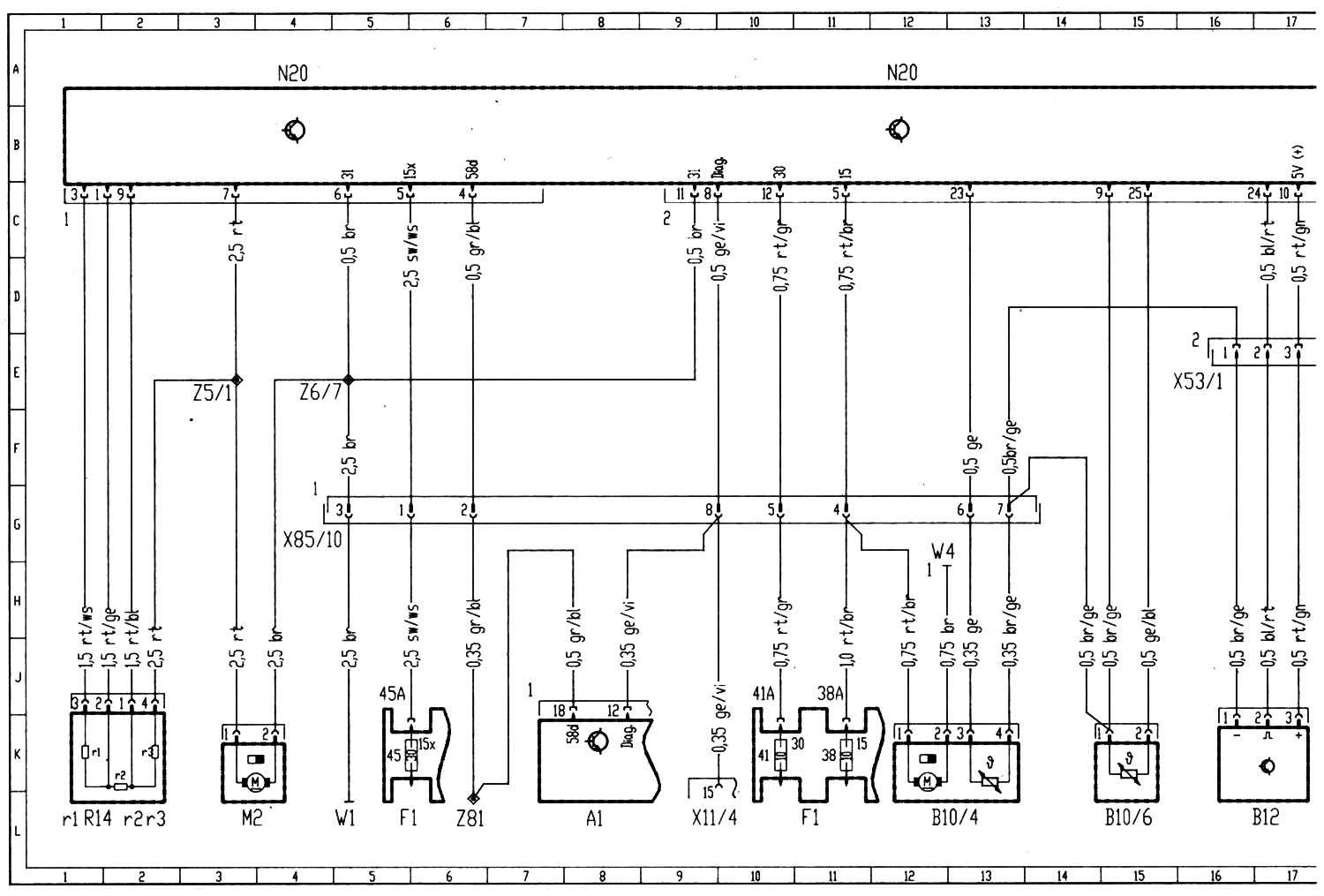

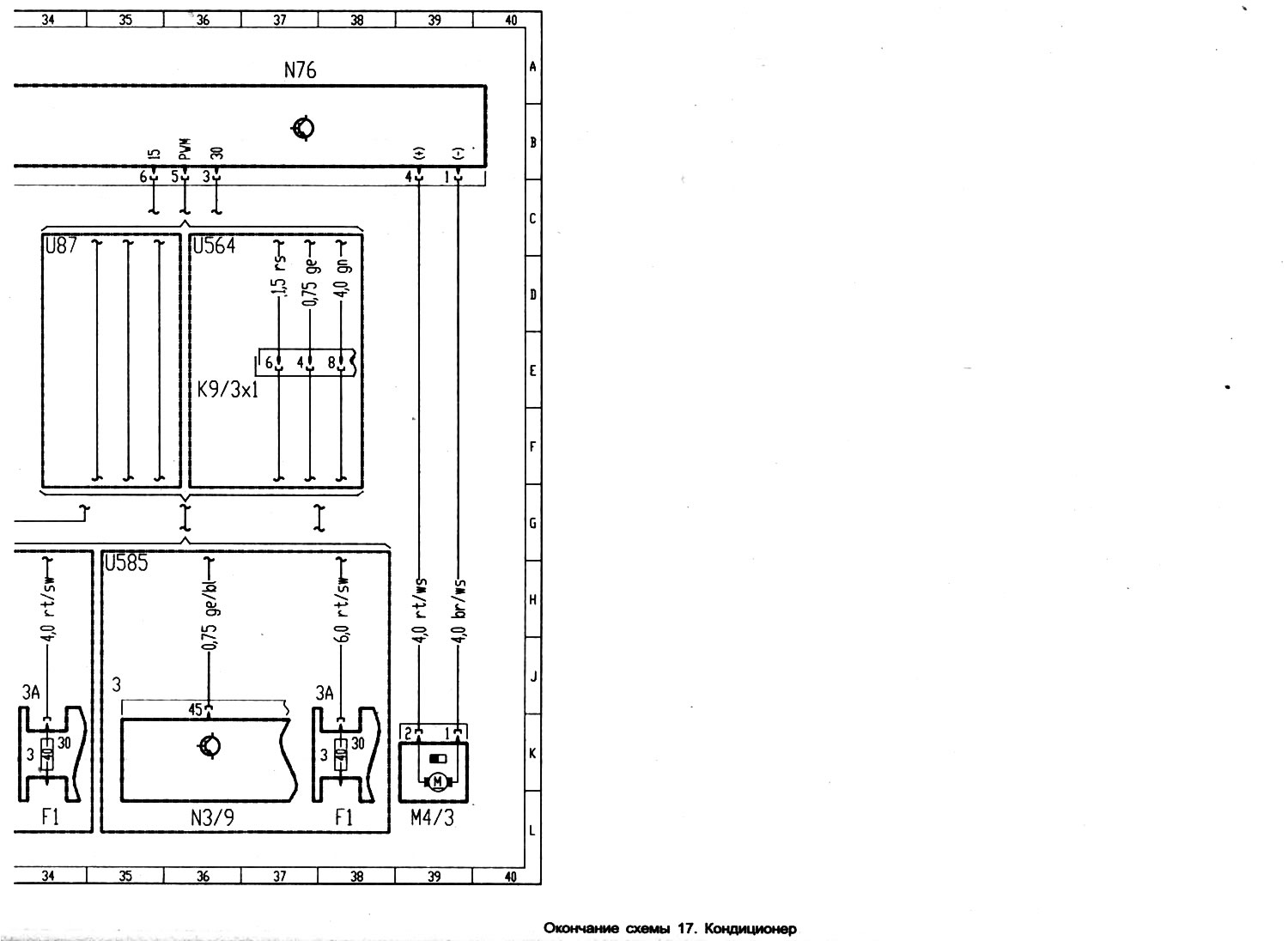

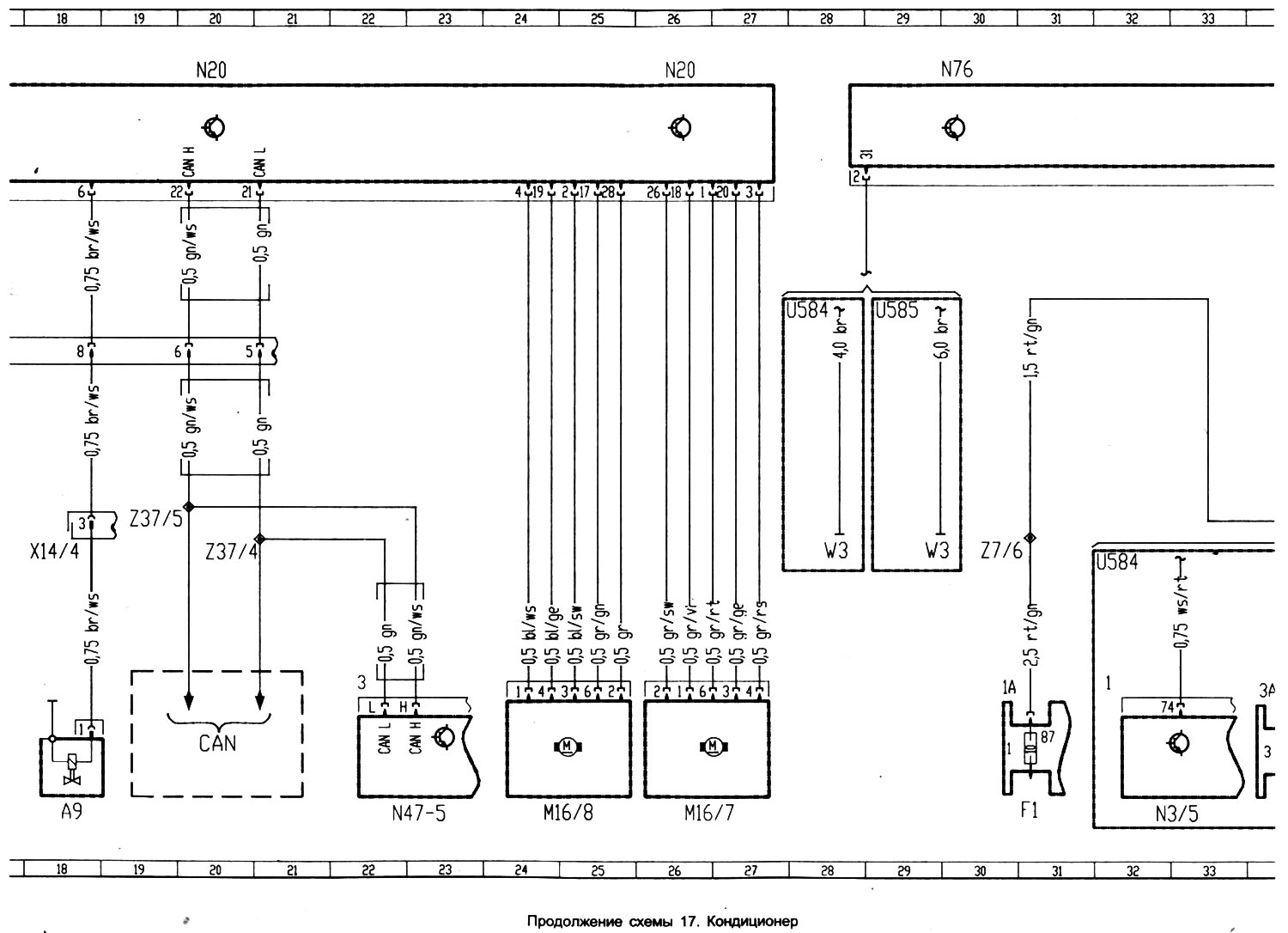

Диаграма 17. Климатик
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
- А1 арматурно табло
- А9 компресор за климатик
- B10/4 датчик за температура на въздуха в купето
- B10/6 сензор за температура на изпарения хладилен агент
- B12 сензор за налягане на хладилния агент
- F1 кутия за предпазители и релета
- Fn1 предпазител 1
- Fn3 предпазител 3
- Fn38 предпазител 38
- Fn41 предпазител 41
- Fn45 предпазител 45
- Щепсел за климатик K9/Zx1
- М2 мотор на вентилатора на климатика
- M4/3 електрически вентилатор на радиатора (автомобили с AAS двигател)
- M16/7 клапа за рециркулация на въздуха
- Задвижващ механизъм на амортисьора за всмукване на въздух M16/8
- Блок за управление на двигателя N3/5
- N3/9 GDI контролен блок
- N₂0 TAG контролен блок
- N47-5 Блок за управление на електронна програма за стабилност (ESP)
- Блок за управление на охлаждане и вентилация N76
- R14 блок резистори за скоростта на въртене на вътрешния вентилатор
- R14r1 резистор 1-ва скорост на въртене на вътрешния вентилатор
- R14r2 резистор 2-ра скорост на вътрешния вентилатор
- R14r3 резистор 3-та скорост на въртене на вътрешния вентилатор
- U87 само за автомобили с климатик
- U564 само за автомобили с климатик
- U584 само за автомобили с двигател от серия 166
- U585 само за автомобили с двигател от серия 668
- W1 земна точка (-) под контролния блок
- W3 земна точка (-) в лявата арка на колелото
- W4 земна точка (-)
- X11/4 диагностичен конектор
- X14/4 контакта 50.61 щепсел
- Щепсел за климатик X53/1
- X85/10 щепсел за климатик и парно
- Щепсел Z5/1
- Z6/7 земна точка (-) (W1)
- Z7/6 клема 87 (земя (-) свързващ проводник към тялото)
- Конектор Z37/4 за превключване на шини за данни за управление на силовия блок и вътрешно оборудване
- Z37/5 конектор за превключване на шини за данни за управление на силовия блок и вътрешно оборудване
- Z81 клема 58d
