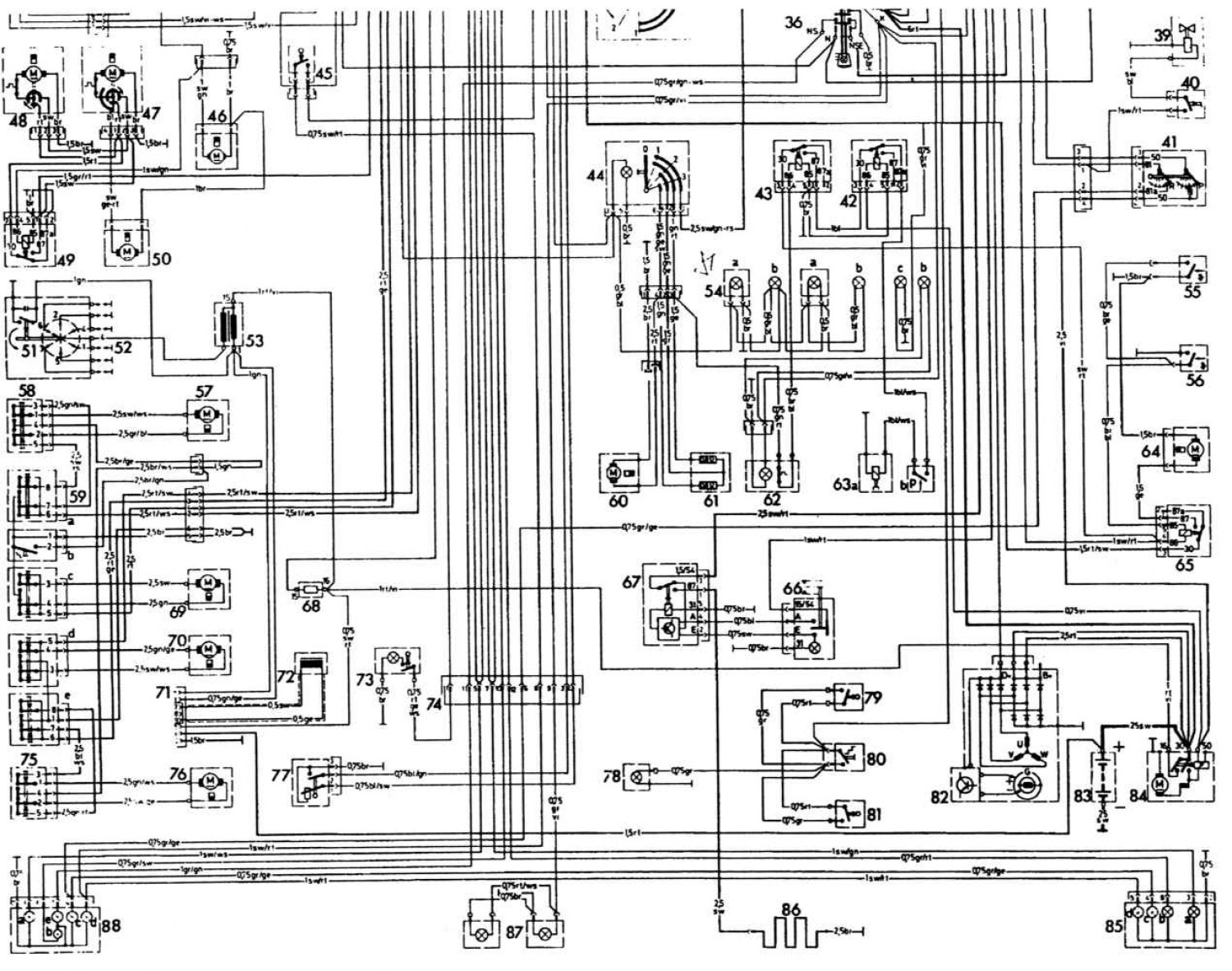

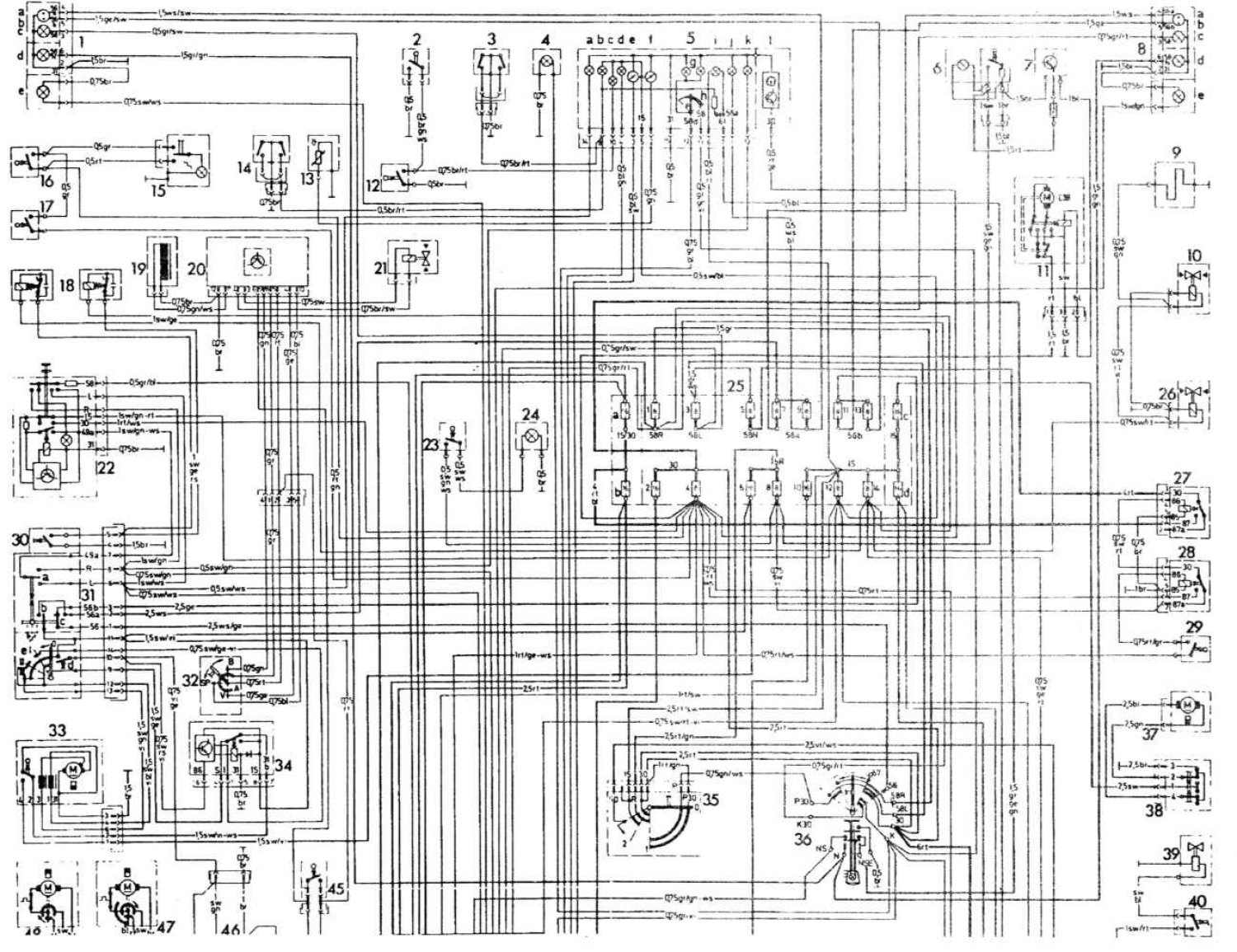

Електрическа схема на модел «250» с двигател 123.026 (Mercedes-Benz E-Class W123)

1

Ляв фар:

а

• резба за дълги светлини

b

• нишка за къси светлини

с

• странична/габаритна лампа

d

• фар за мъгла

д

• мигач лампа

2

Сензор за предупредителна лампа за нивото на спирачната течност

3

Сензор за износване на предната лява спирачна накладка

4

Лампа за осветяване на скоростния лост*

5

Инструментална група:

а

• индикаторна лампа за ляв мигач

b

• предупредителна лампа за износване на спирачните накладки

с

• индикаторна лампа за ниво на спирачната течност и задействане на ръчната спирачка

d

• предупредителна лампа за резерв на гориво

д

• индикатор за нивото на горивото

f

• уред за измерване на температурата на охлаждащата течност

g

• лампи за осветление на инструменти

h

• реостат за осветление на инструменти

i

• предупредителна лампа за разреждане на батерията

j

• предупредителна лампа за дълги светлини

k

• индикаторна лампа за десен мигач

l

• електронен часовник

6

Запалка със светлина за пепелник

7

Радио*

8

Десен фар:

а

• резба за дълги светлини

b

• нишка за къси светлини

с

• странична/габаритна лампа

d

• фар за мъгла

д

• мигач лампа

9

Нагревателна бобина с автоматичен дросел

10

Спирателен клапан за гориво на празен ход II

11

Автоматична антена*

12

Превключвател на предупредителната лампа на ръчната спирачка

13

Сензор за температура на охлаждащата течност

14

Сензор за износване на предни десни спирачни накладки

15

Предна лампа с ключ

16

Превключвател на лампата в лявата колона на вратата

17

Ключ за осветление в колоната на дясната врата

18

Звуков сигнал

19

Софтуерен сензор за контрол на скоростта*

20

Усилвател за контрол на скоростта*

21

Актуатор на дроселната клапа*

22

Прекъсвач/реле-хеликоптер 4-външна аварийна сигнализация

23

Превключвател на лампата на жабката

24

Осветление на жабката

25

Блок с предпазители

26

Спирателен клапан за гориво на празен ход I

27

Реле I за електрически стъкла*

28

Реле II за електрически стъкла*

29

Ключ за електрически стъкла*

30

Превключвател за клаксон

31

Комбиниран превключвател на кормилната колона:

а

• ключ за мигачи

b

• превключвател за предупреждение на фаровете

с

• ключ за фарове

d

• ключ за миене на предното стъкло

д

• превключвател на скоростта на чистачките на предното стъкло

I

• периодична работа

II

• ниска скорост

III

• висока скорост

32

Превключвател за контрол на скоростта:

А

• изключено

V

• забавяне/настройка

SP

• връщане към предишната скорост

IN

• овърклок/настройка

33

Моторче за чистачки на предното стъкло

34

Реле за прекъсване на чистачките на предното стъкло

35

Ключ за запалване

36

Въртящ се ключ за осветление

37

Мотор на шибедаха*

38

Превключвател за електрически люк*

39

Електромагнитен клапан на автоматичната скоростна кутия*

40

Ключа за включване на един крак-ниските нива на предаване*

41

Ключ за светлини за стартер и заден ход*

42

Реле за климатик II*

43

A/C реле I*

44

Ключ за вентилатор с осветление

45

Ключ за спирачни светлини

46

Помпа за миене на предното стъкло

47

Моторче на чистачките на левия фар*

48

Моторче на чистачките на десния фар*

49

Реле за чистачки на фаровете*

50

Помпа за миене на фарове*

51

Дистрибутор*

52

Запалителни свещи

53

Запалителна бобина

54

Осветление:

а

• копчета за посока на въздушния поток

b

• бутони за управление на нагревателя

с

• превключвател*

55

Термоелектрически превключвател (62°C) изсушител на климатик*

56

Термоелектрически превключвател (100°C)

57

Моторче на прозореца на задната лява врата*

58

Превключвател за електрически стъкла на задната лява врата*

59

Блок превключвател на електрически прозорци*:

а

• превключвател за електрически стъкла на задната лява врата*

b

• предпазен ключ

с

• превключвател за електрически стъкла на предната лява врата

d

• превключвател за електрически стъкла на предната дясна врата

д

• превключвател за електрически стъкла на задната дясна врата

60

Мотор на вентилатора

61

Допълнително съпротивление на двигателя на вентилатора

62

Превключвател за избор на температура на климатика с осветление*

63а

Електромагнитен съединител за компресор на климатик*

63b

Сензор за аварийно налягане на компресора на климатика* (включване при 2,6 kgf/cm², изключване при 2,0 kgf/cm²)

64

Допълнителен вентилатор*

65

Допълнително реле на вентилатора*

66

Ключ за отопление на задното стъкло

67

Реле за време на обезпотяване на задното стъкло

68

Допълнително съпротивление 1.8 Ohm

69

Моторче на прозореца на предната лява врата*

70

Мотор за повдигане на прозореца на предната дясна врата*

71

Диагностичен блок

72

TDC сензор

73

Лампа за багажника

74

Конектор за окабеляване към консуматори в задната част на автомобила

75

Превключвател за електрически стъкла на задната дясна врата*

76

Двигател на прозореца на задната дясна врата*

77

Сензор за измерване на горивото

78

Задна вътрешна светлина

79

Превключвател на лампата в колоната на лявата задна врата*

80

Ключ за задно вътрешно осветление*

81

Превключвател за осветление в колоната на задната дясна врата*

82

Генератор с електронен регулатор на напрежението

83

Акумулаторна батерия

84

Стартер

85

Задна дясна светлина:

а

• мигач лампа

b

• червена/паркинг светлина

с

• лампа за заден ход

d

• лампа за спирачна светлина

86

Нагревател на задното стъкло*

87

Лампа за регистрационен номер

88

Задна лява светлина:

а

• мигач лампа

b

• червена/паркинг светлина

с

• лампа за заден ход

d

• лампа за спирачна светлина

д

• фар за мъгла

bl

синьо

br

кафяво

el

слонова кост

ge

жълто

gn

зелено

gr

сиво

nf

безцветен

rs

розово

rt

червено

sw

черен

vi

виолетово

ws

бяло
