Електрическа схема на системата за управление на бензинов двигател 111 (Mercedes-Benz C-Class W203)

0

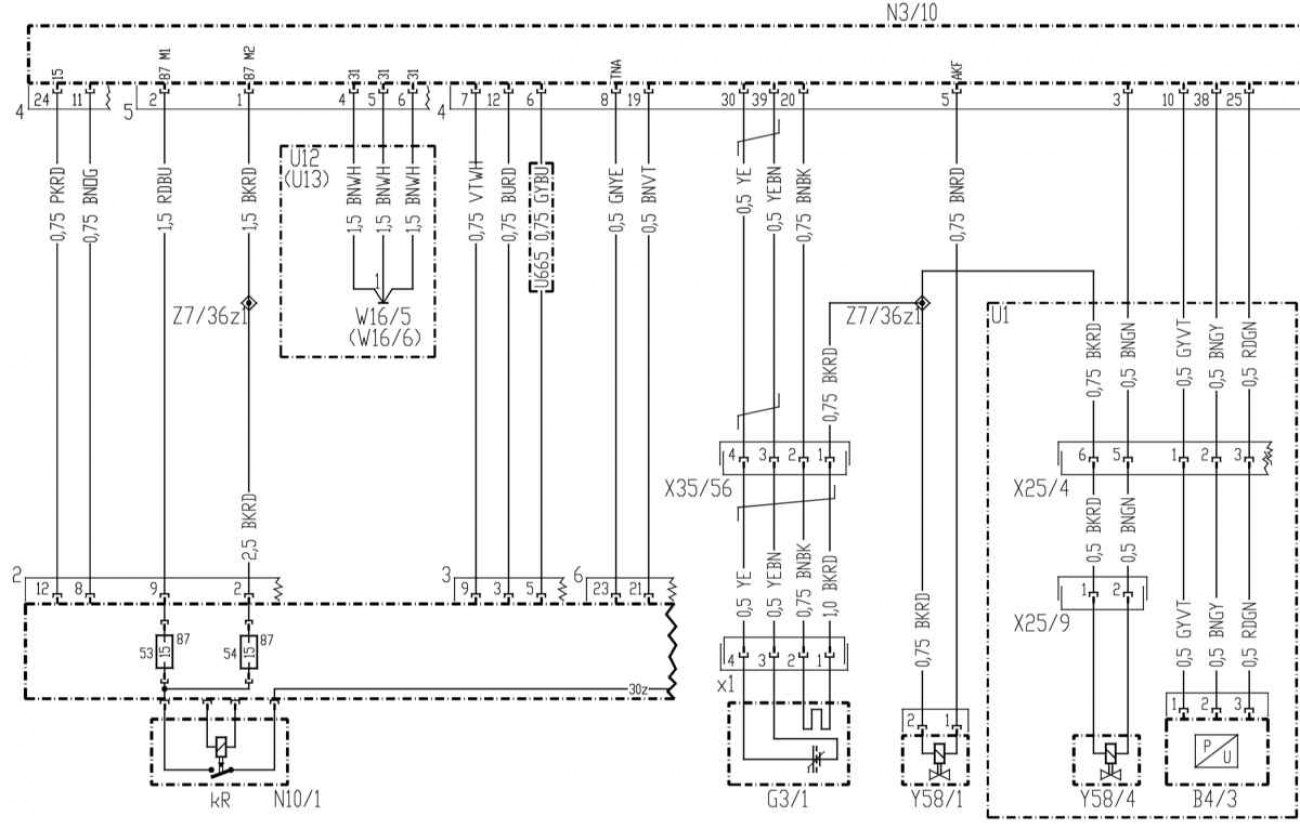

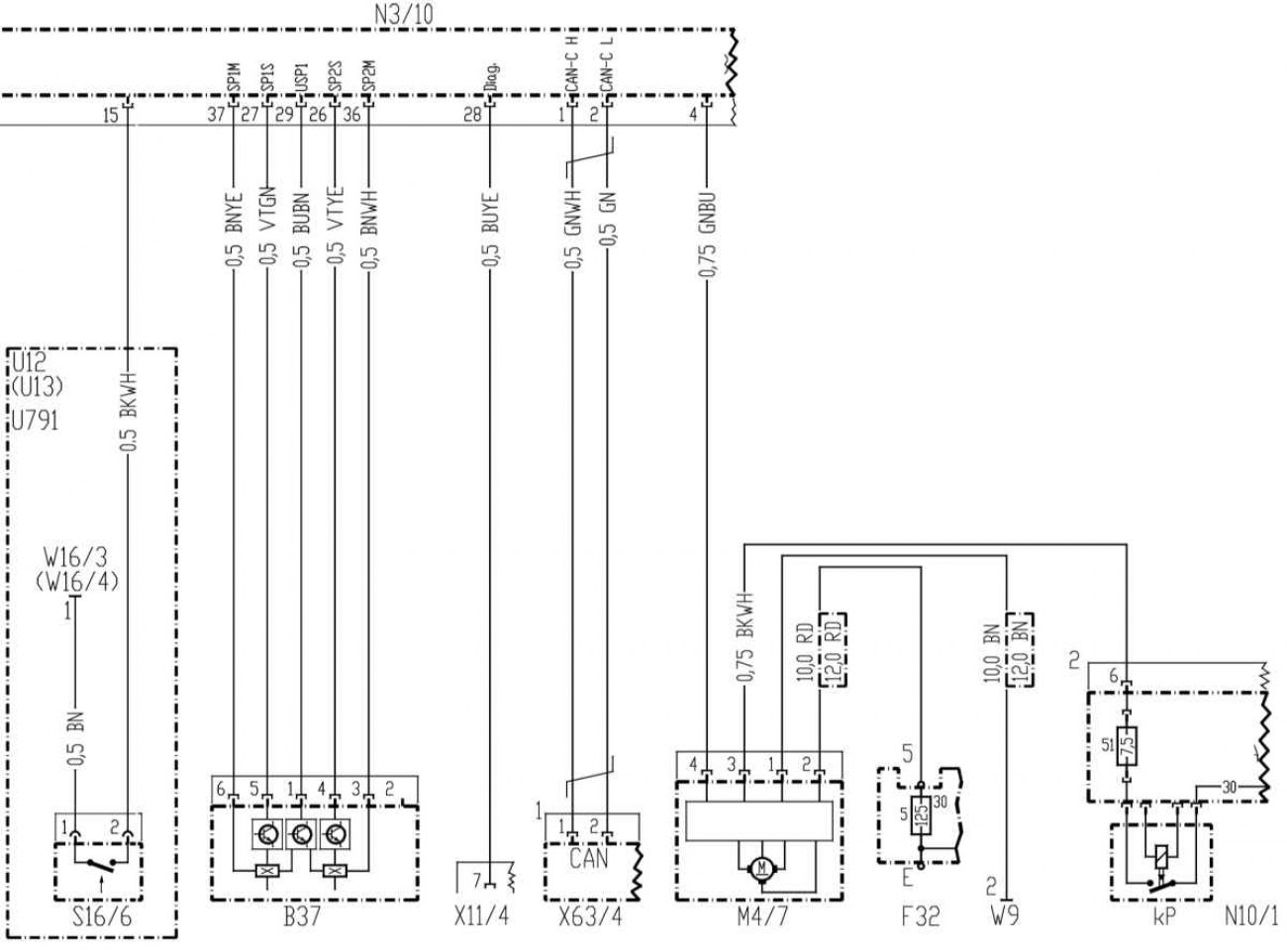

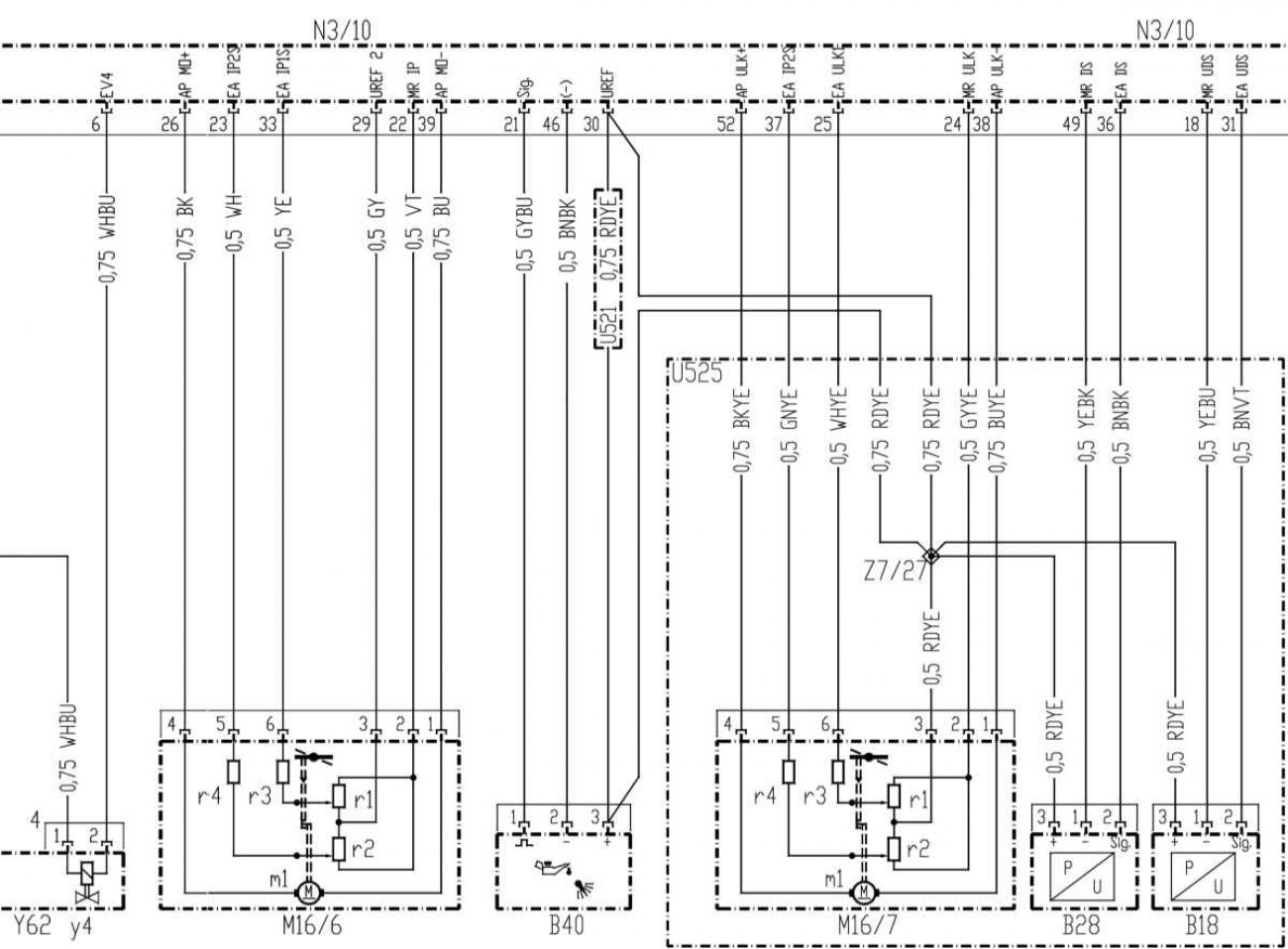

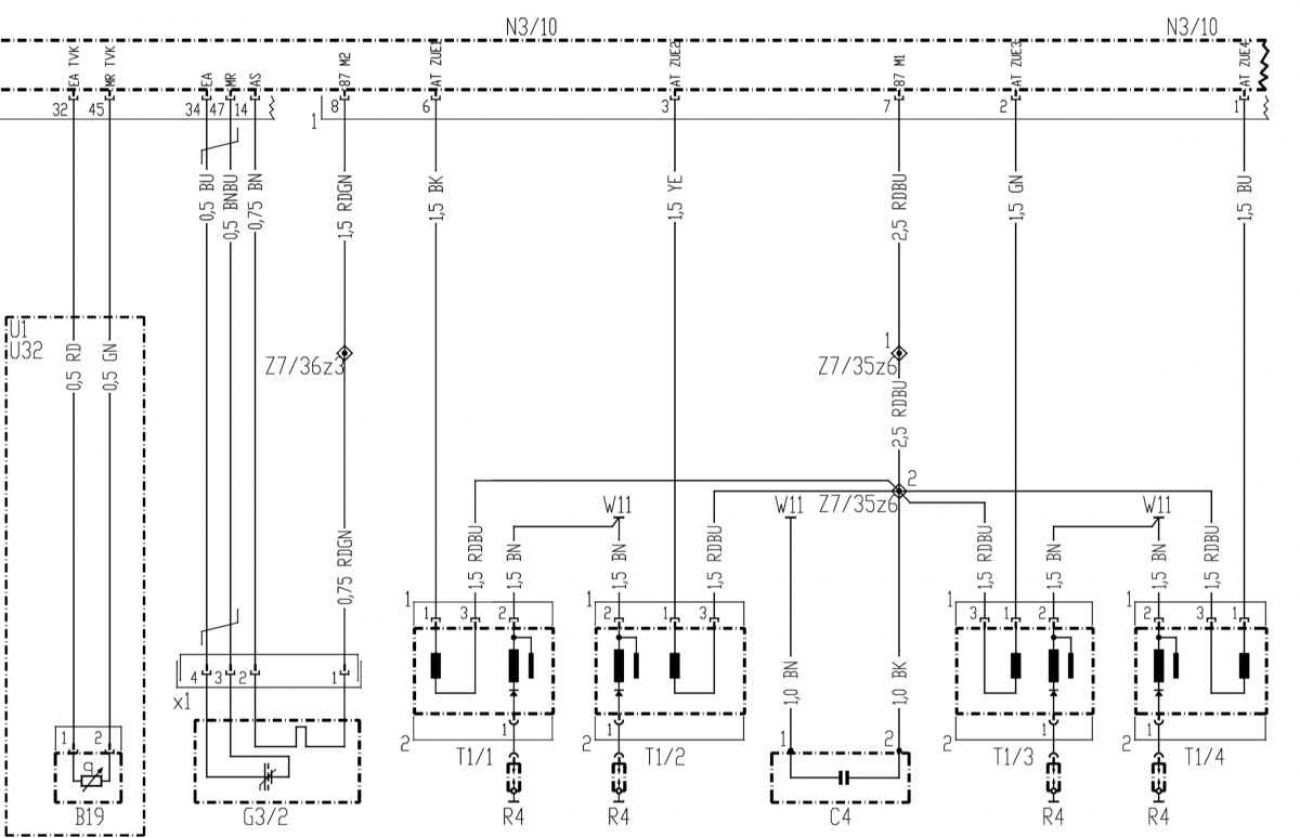

Система за управление на бензинов двигател 111



Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »

За символи и съкращения на електрически диаграми вж тук →
