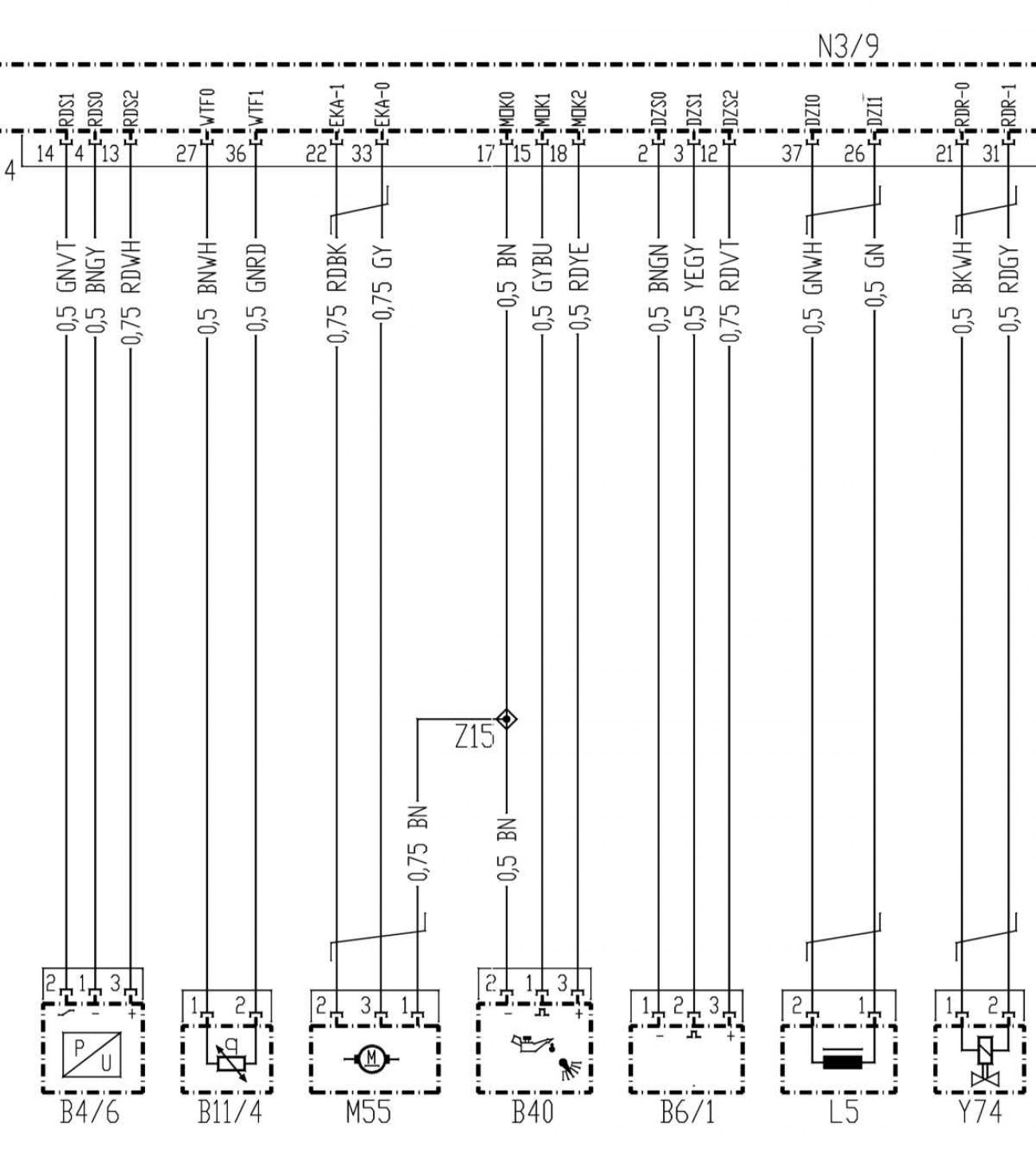

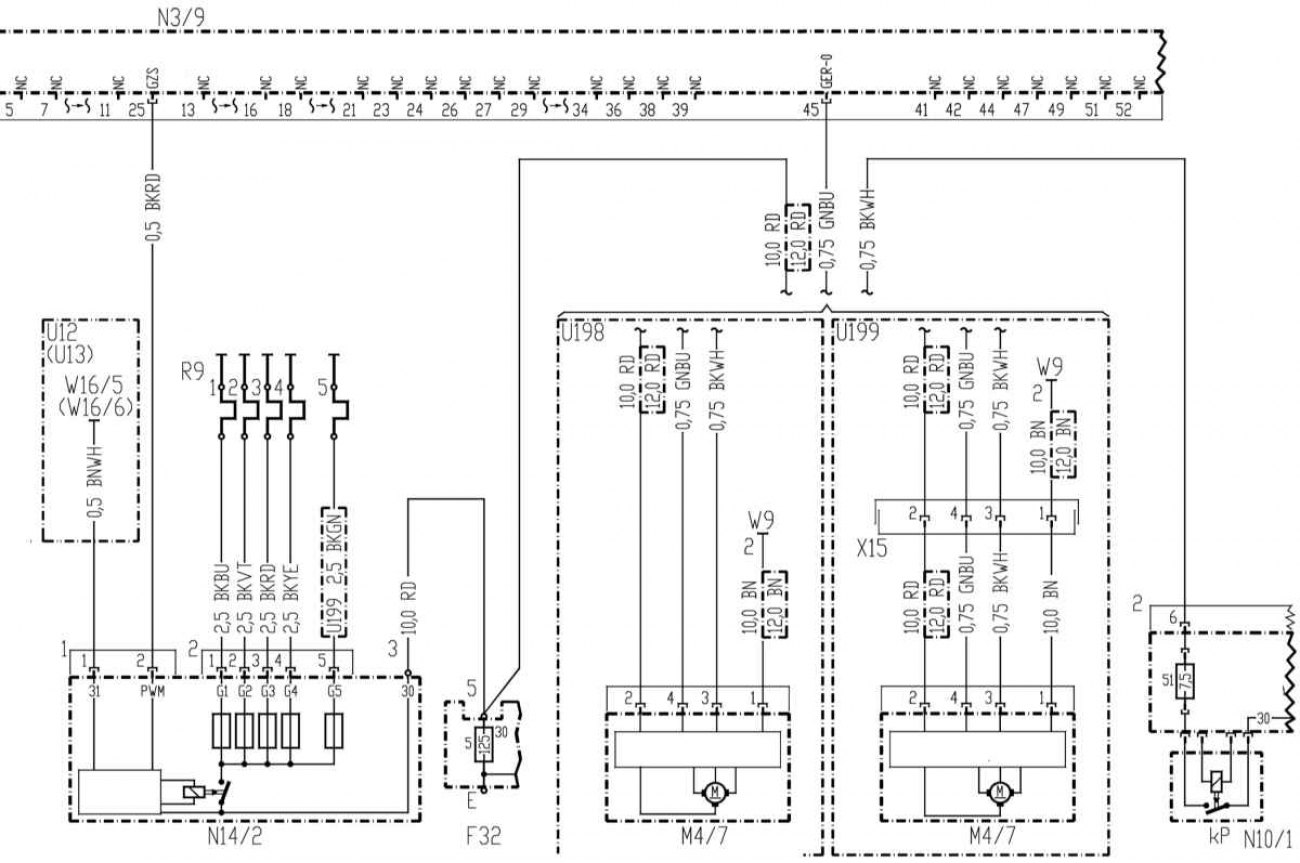

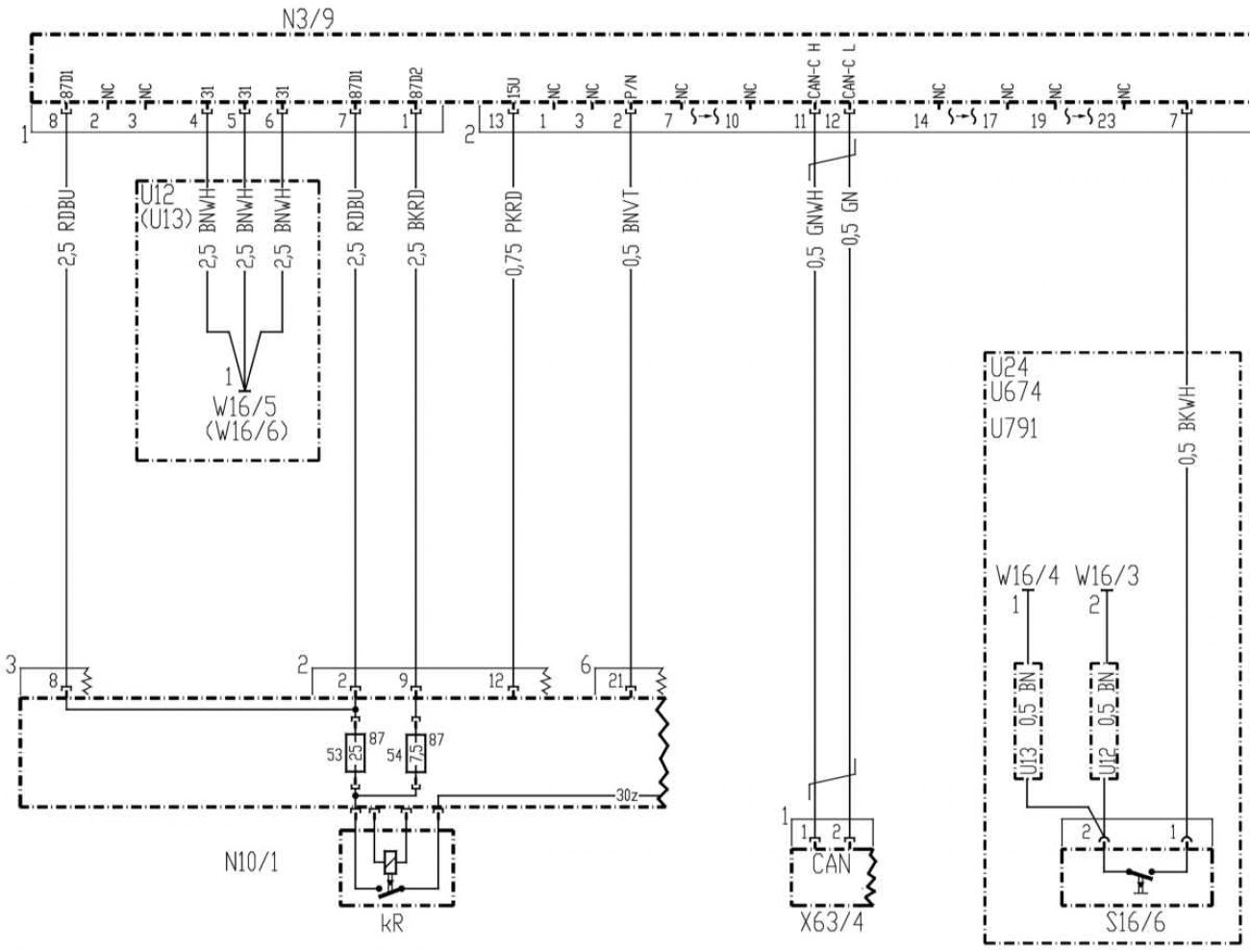

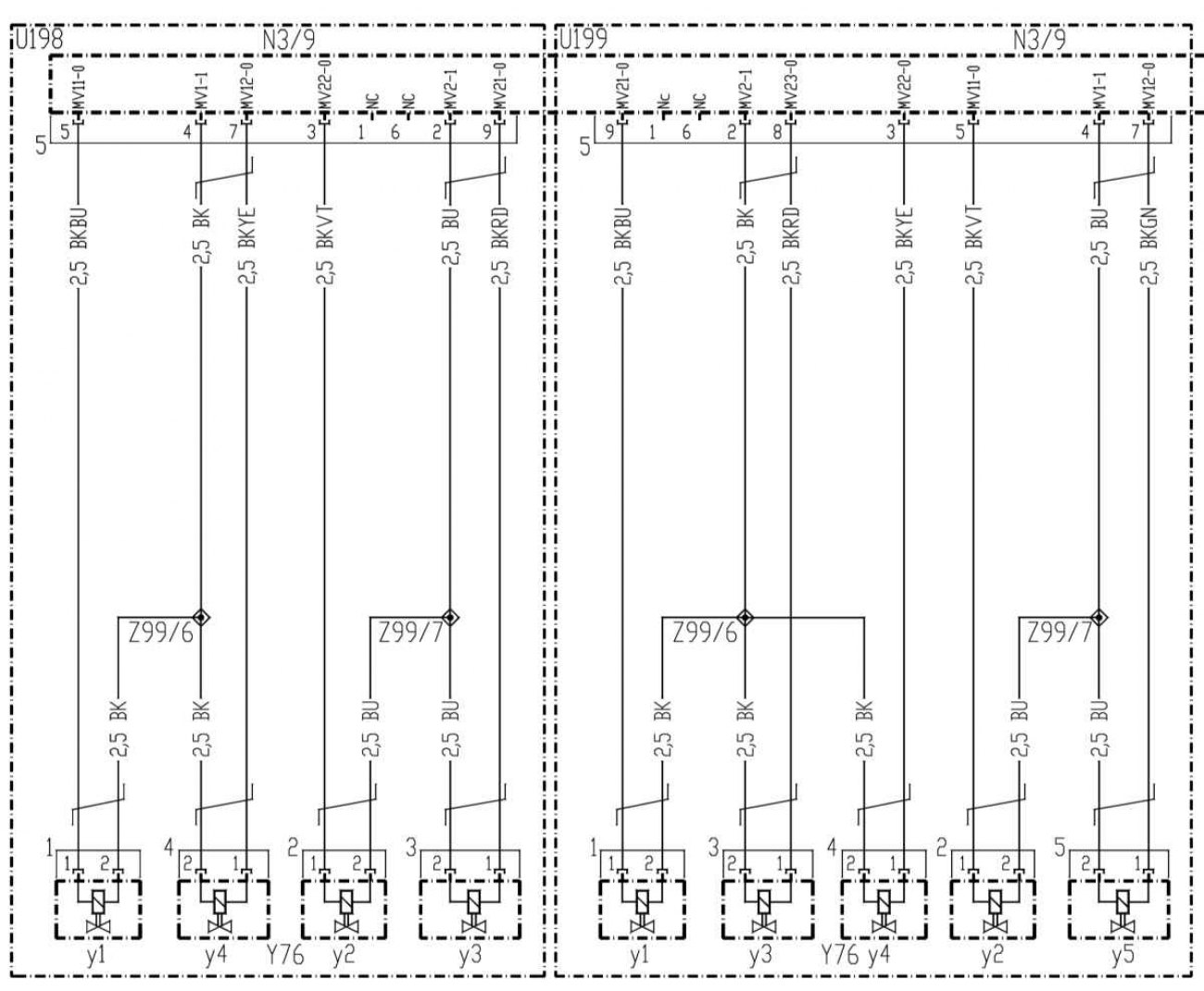

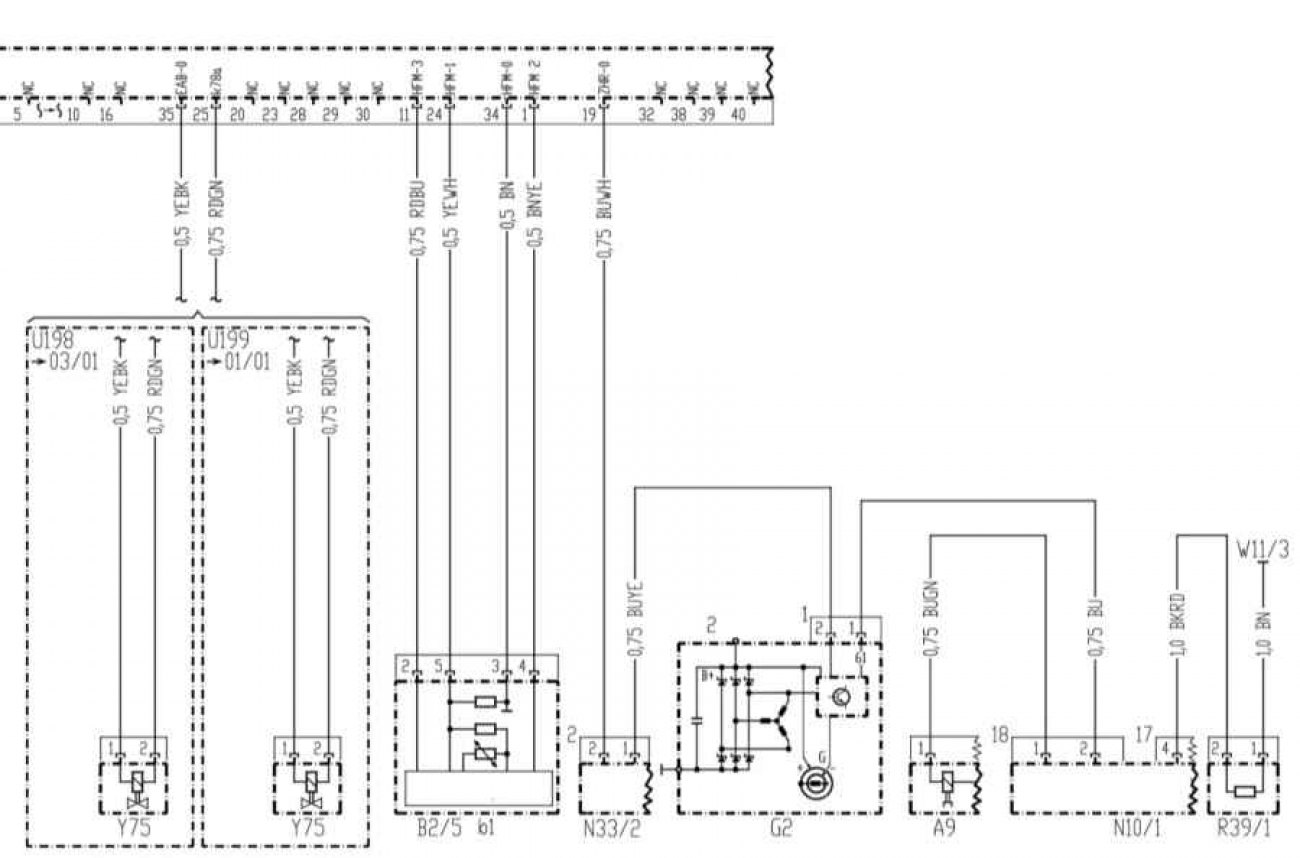

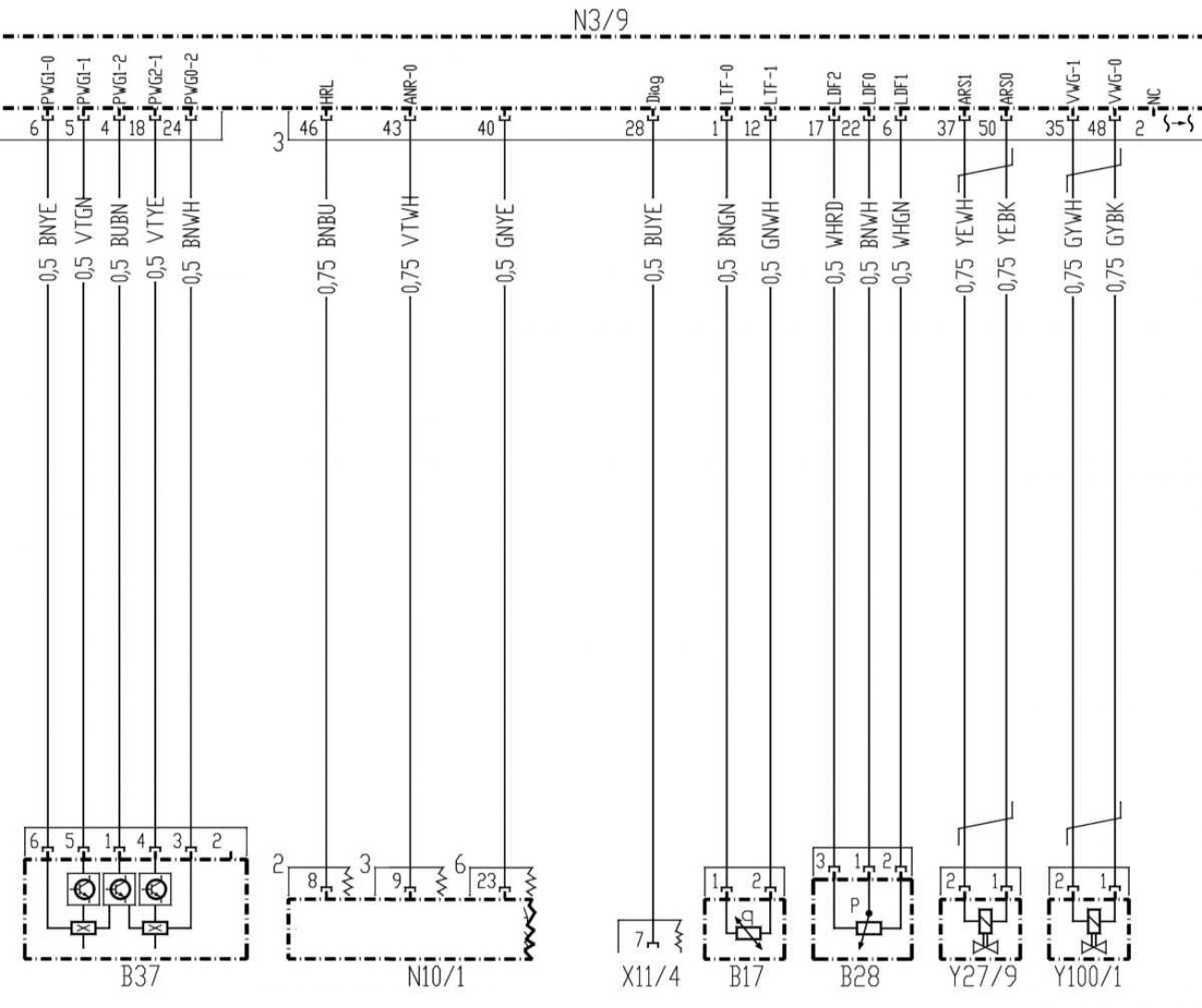

Електрическа схема на системата за управление на дизелов двигател (Mercedes-Benz C-Class W203)

0

Система за управление на дизелов двигател

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

За символи и съкращения на електрически диаграми вж тук →
