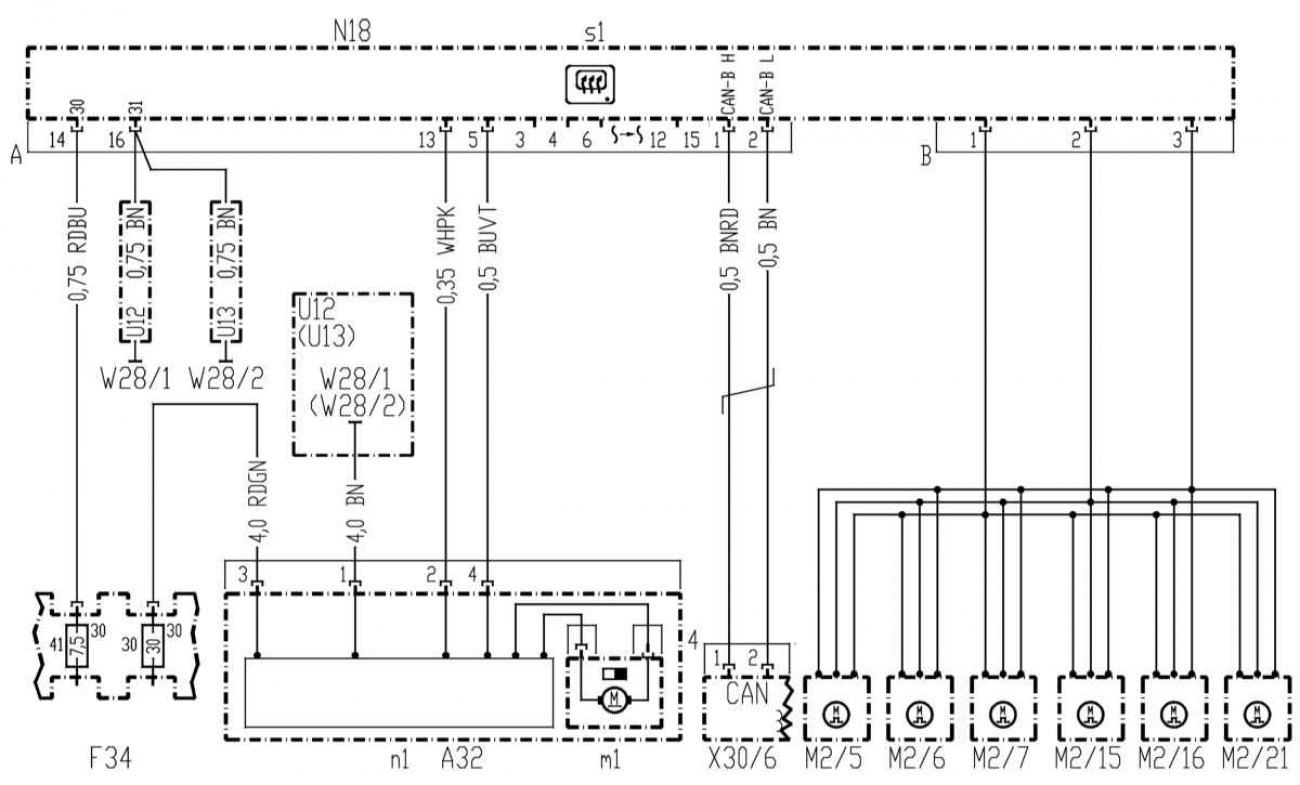

Електрическа верига на автоматичен нагревател (Mercedes-Benz C-Class W203)

0

Автоматичен нагревател

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

За символи и съкращения на електрически диаграми вж тук →

(Оригиналната статия е на портала: www.mercedesman.ru)

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Статията е проверена: Родионов Артьом Семьонович
