Електрическа схема на системата за управление на бензинов двигател 271 (Mercedes-Benz C-Class W203)

0

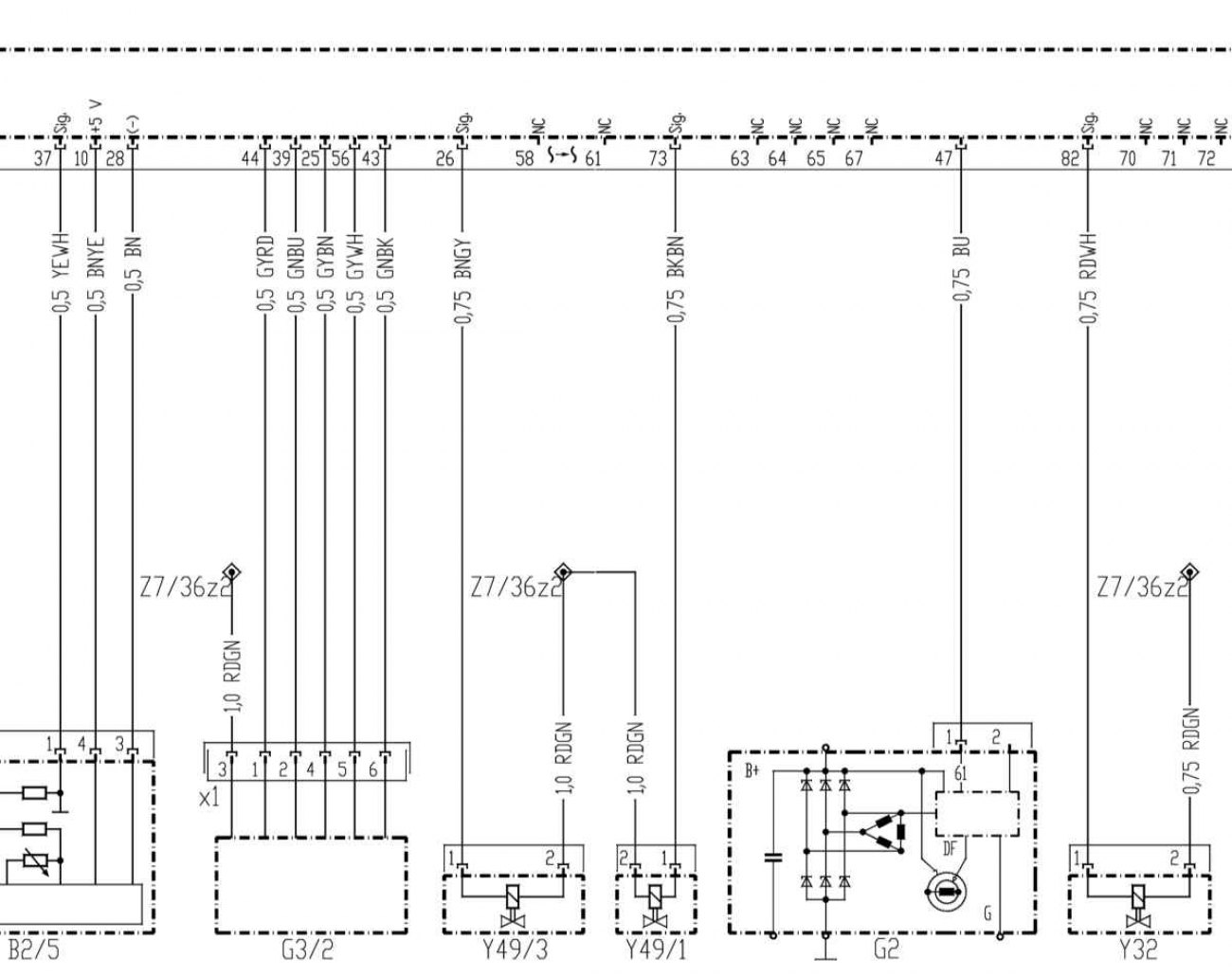

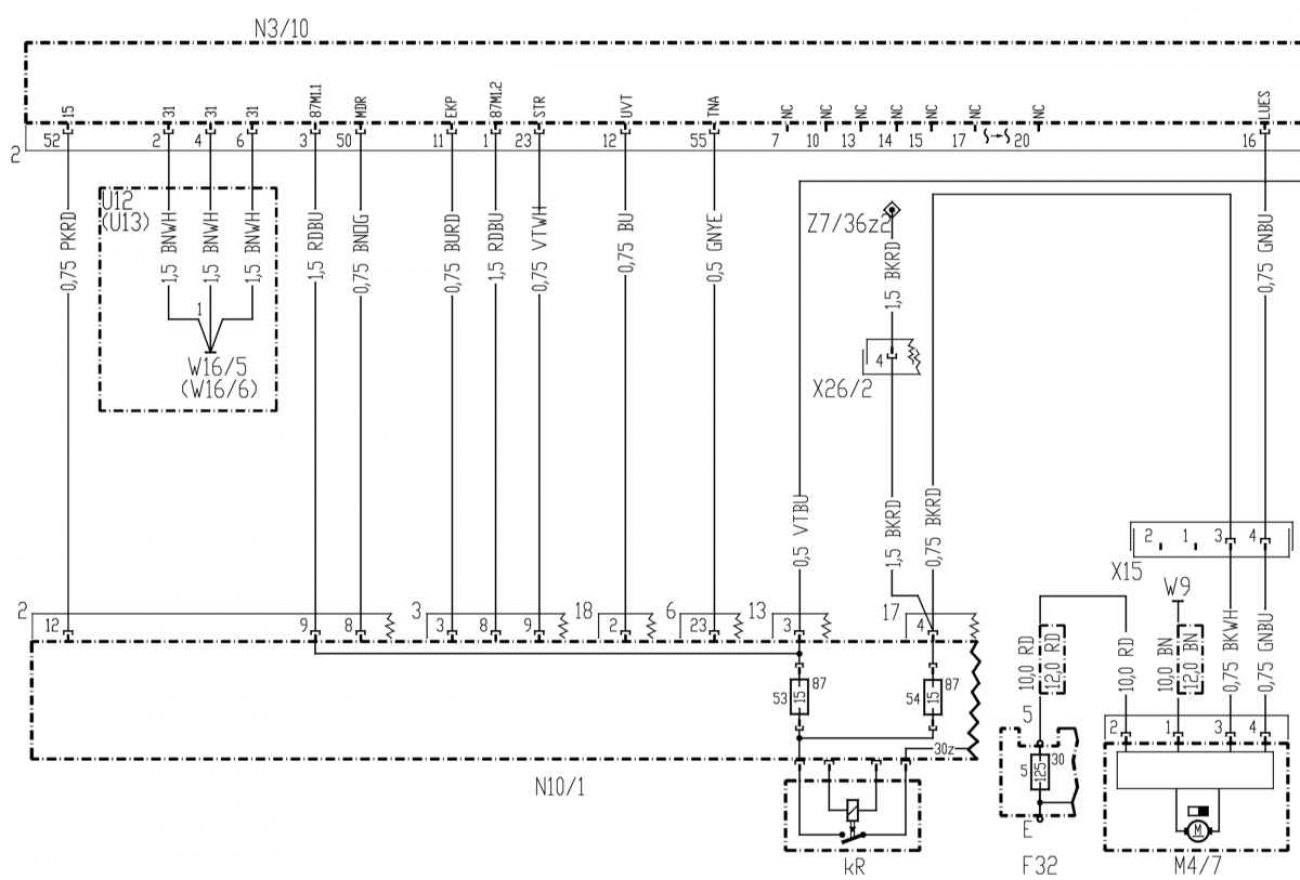

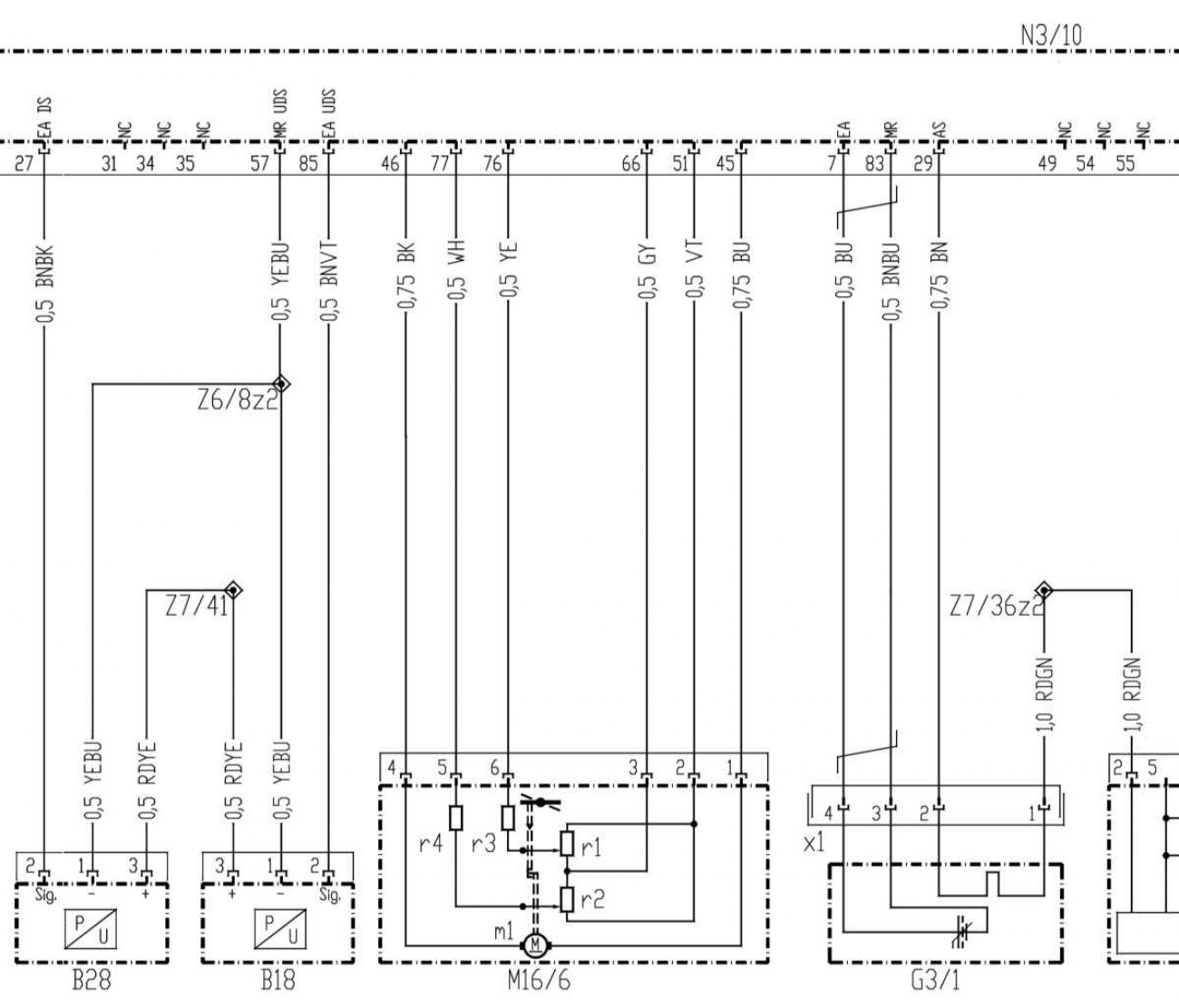

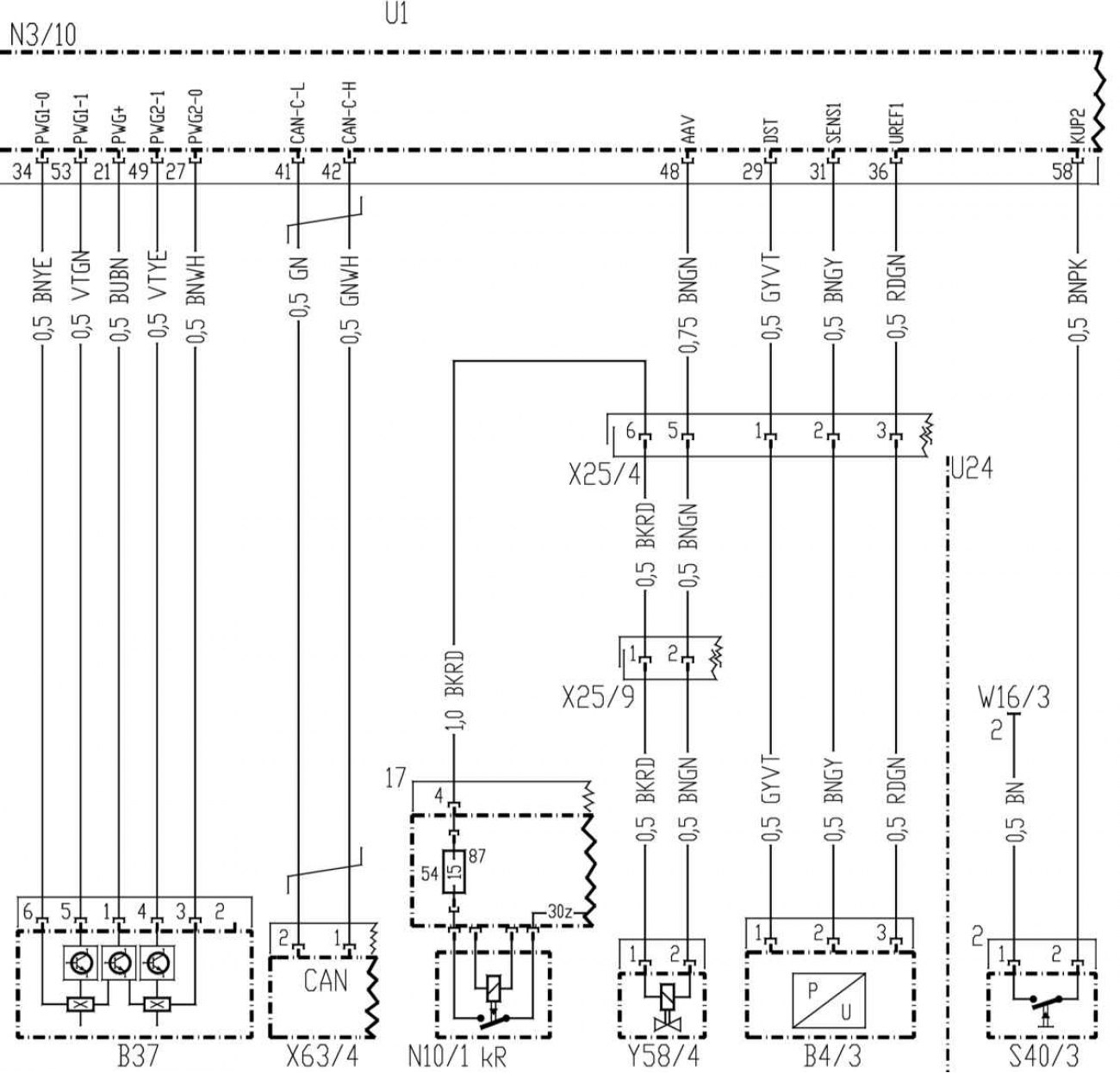

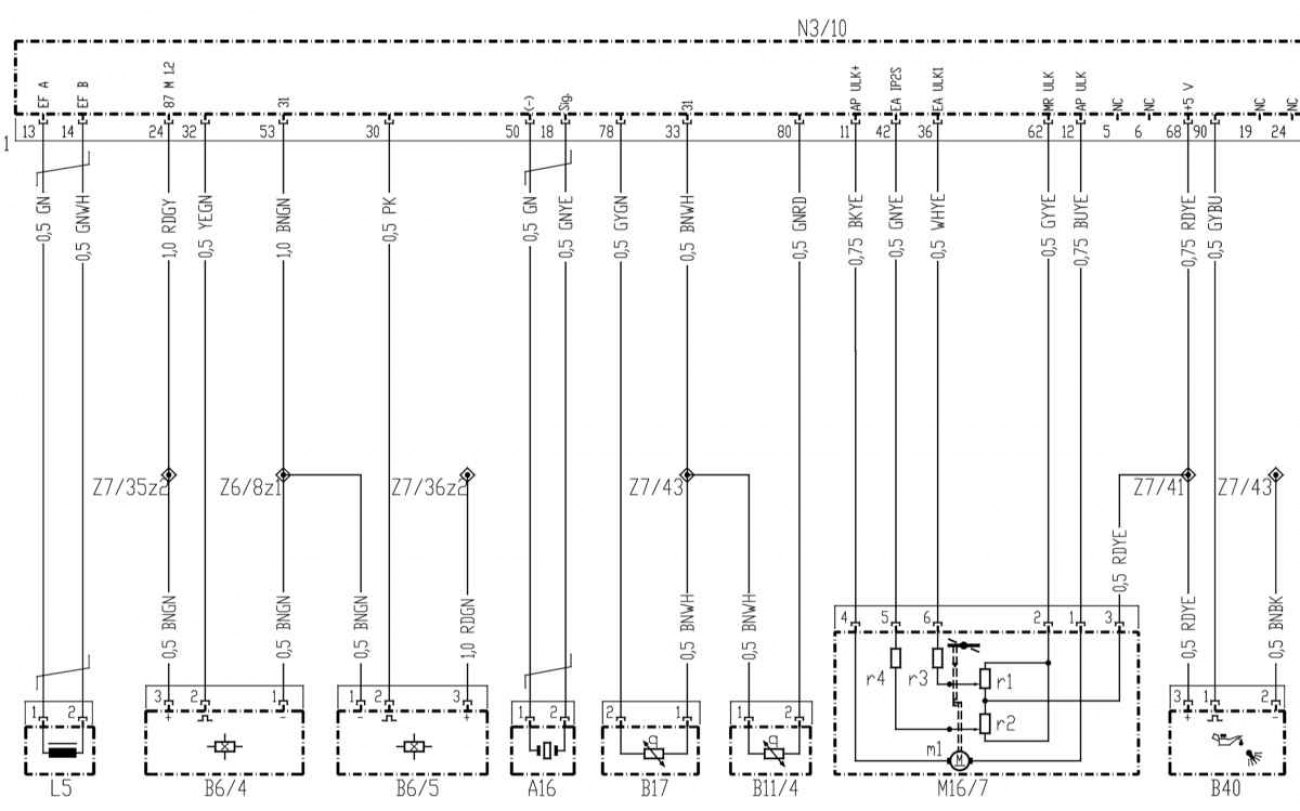

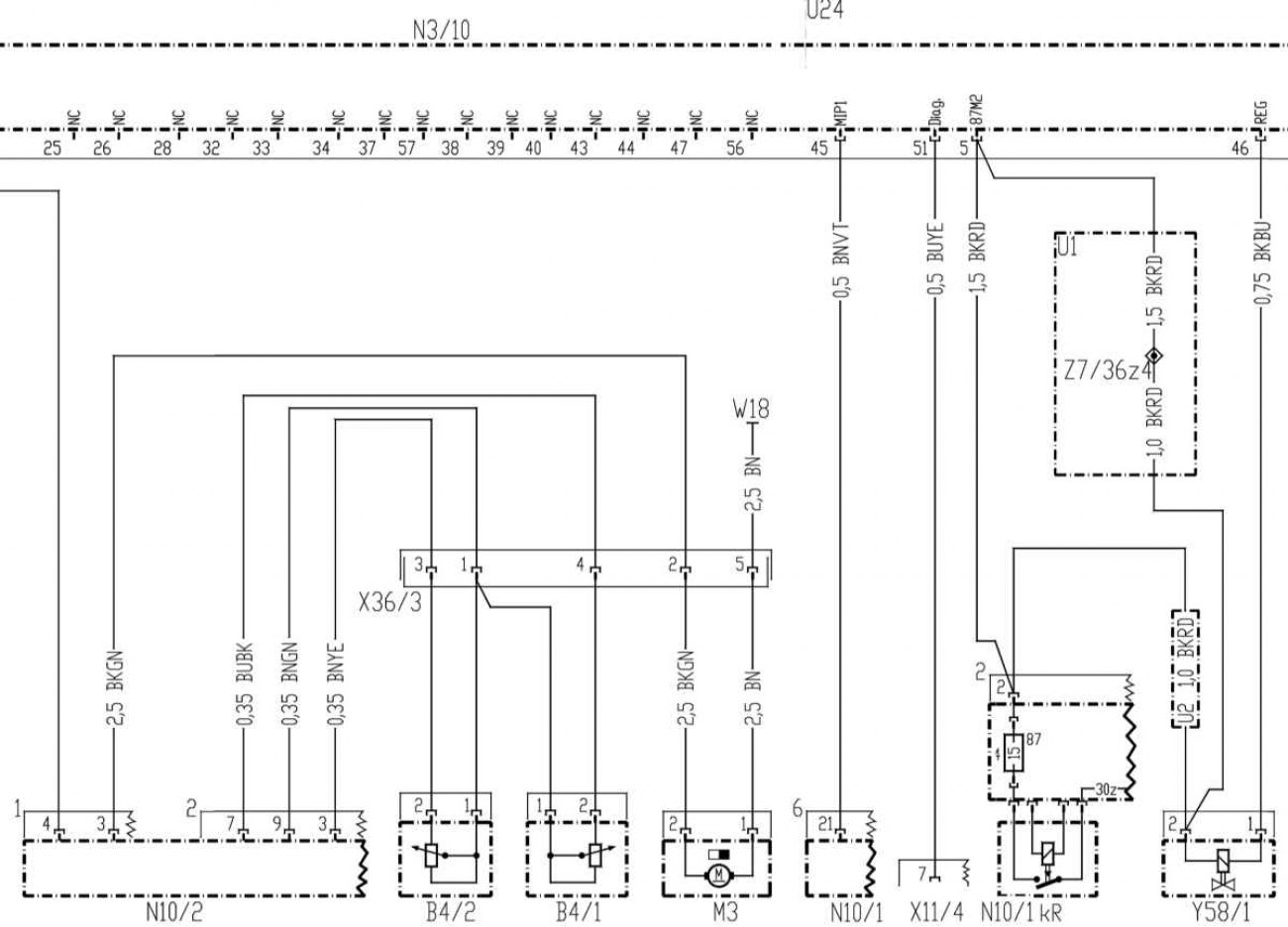

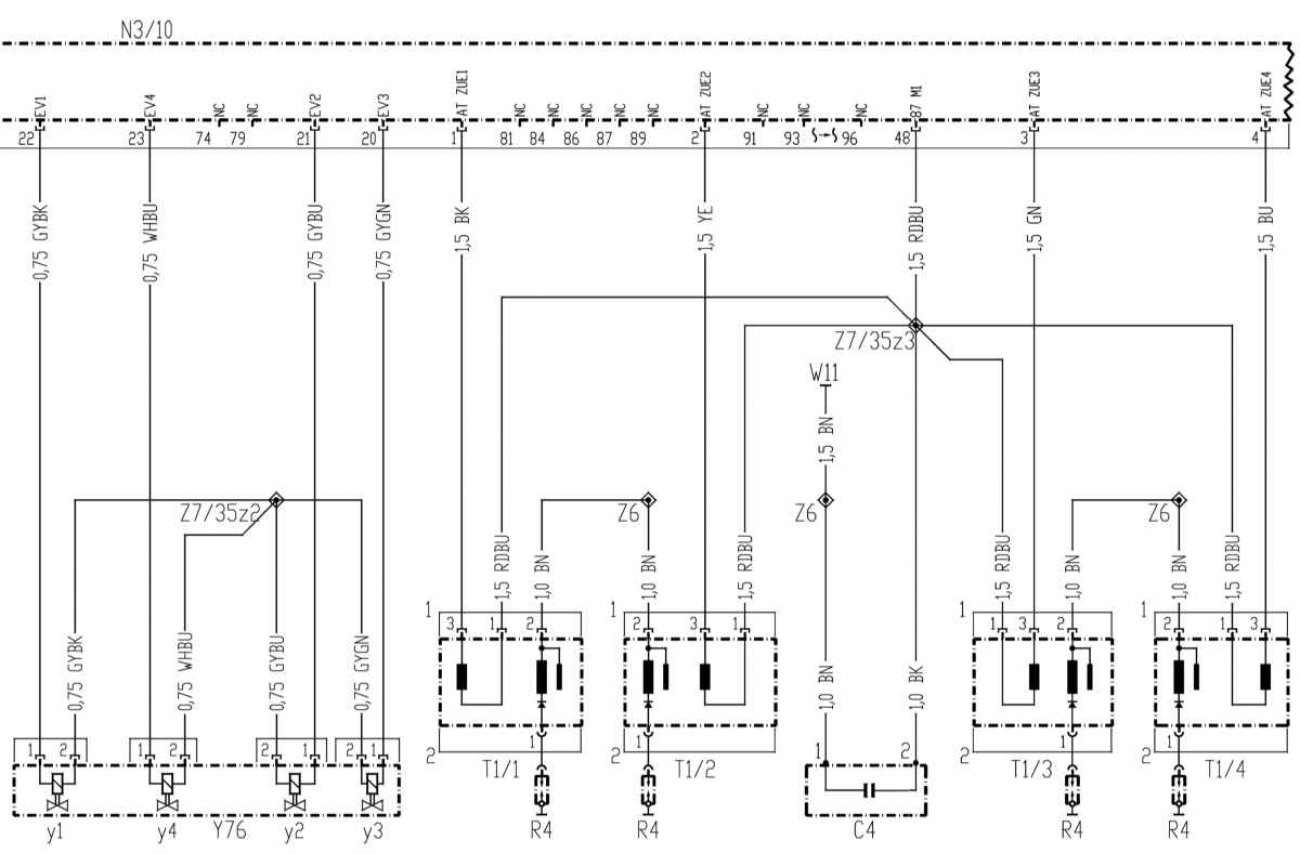

Система за управление на бензинов двигател 271

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

[Информация, копирана от уебсайта: MERCEDESMAN]

Отворете по-голямо изображение в нов раздел »

Отворете по-голямо изображение в нов раздел »

За символи и съкращения на електрически диаграми вж тук →

Тази статия е достъпна на адрес: руски, английски, беларуски, украински, сръбски, хърватски, румънски, полски, словашки, унгарски

Статията е проверена: Родионов Артьом Семьонович
