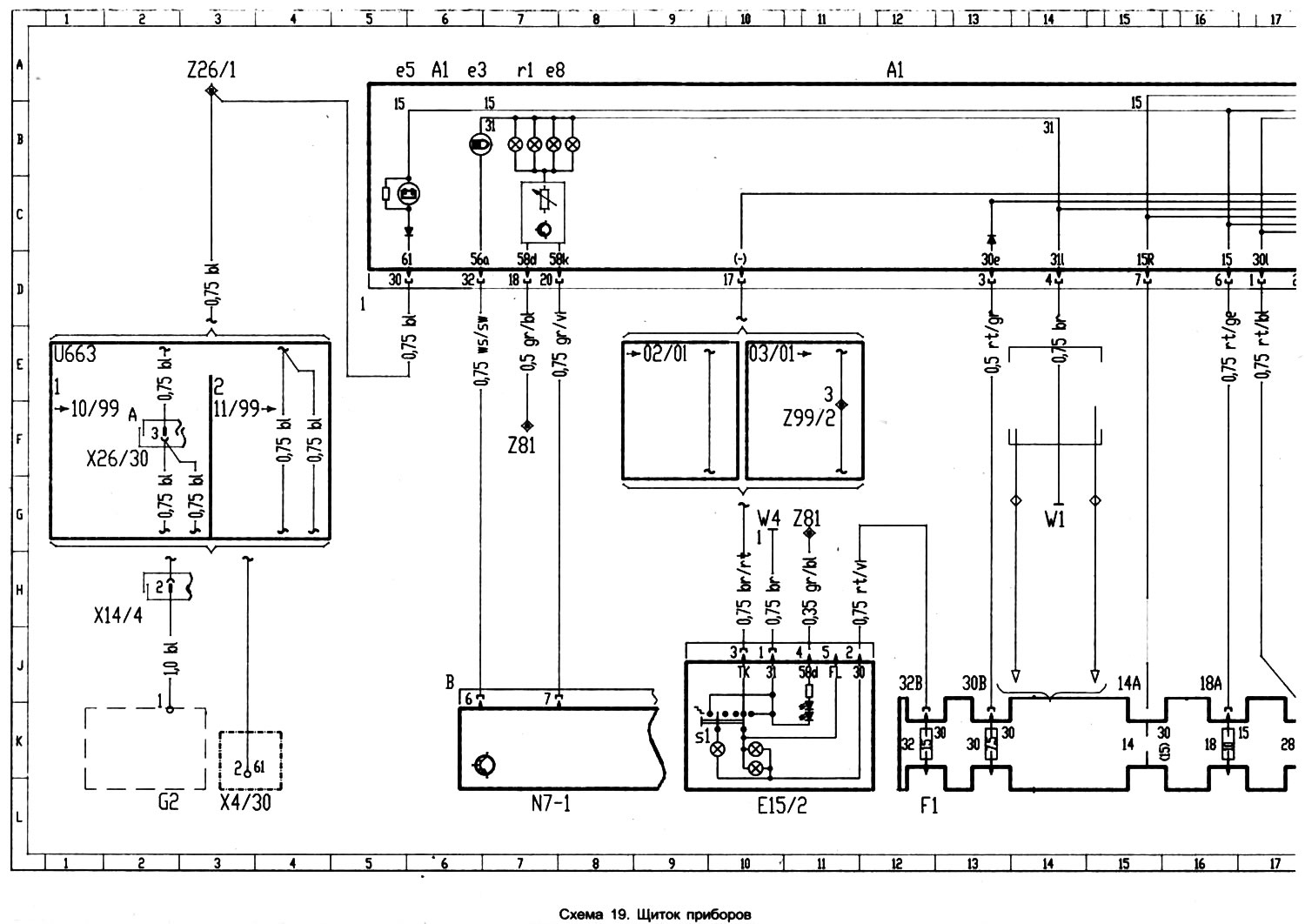

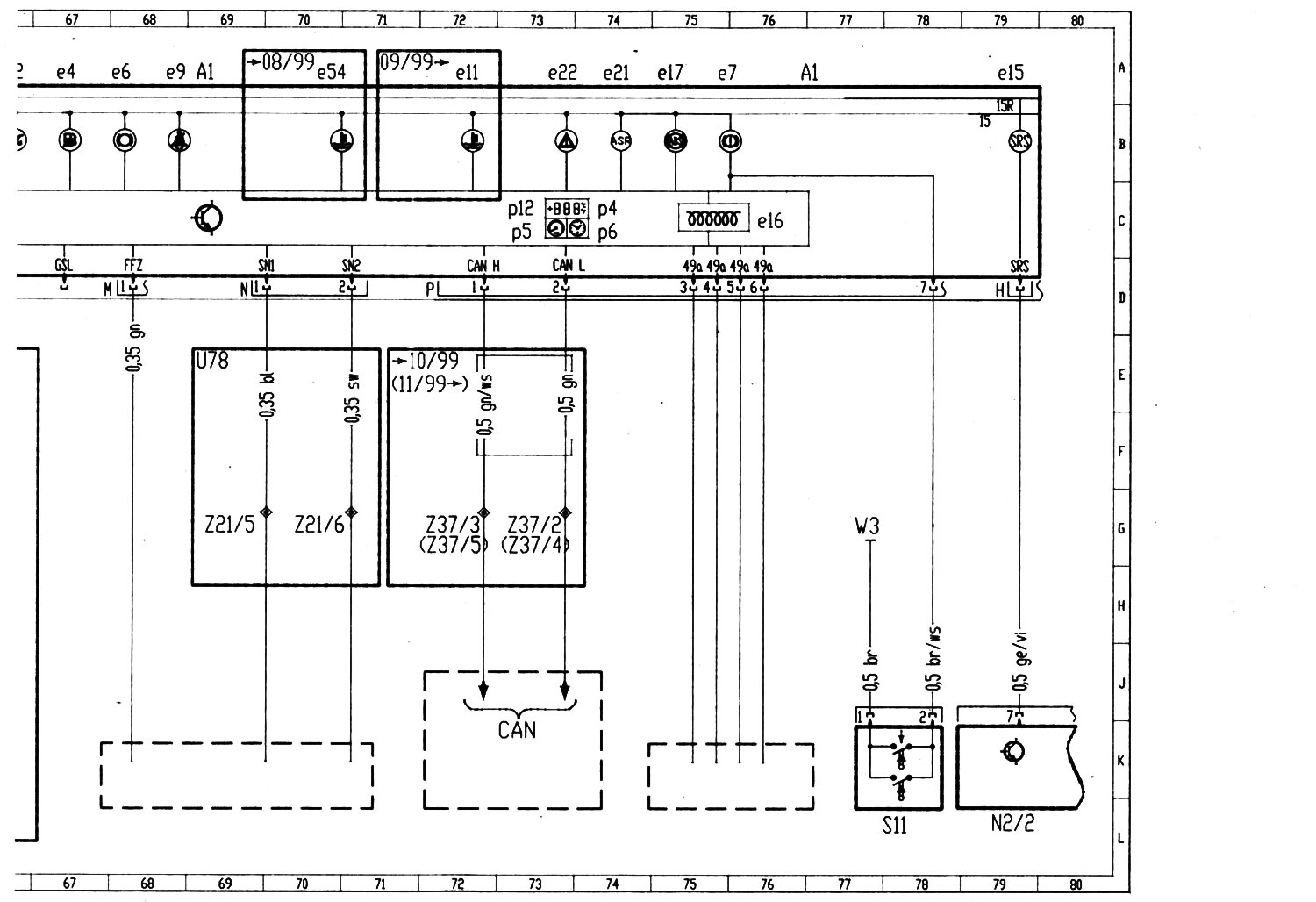

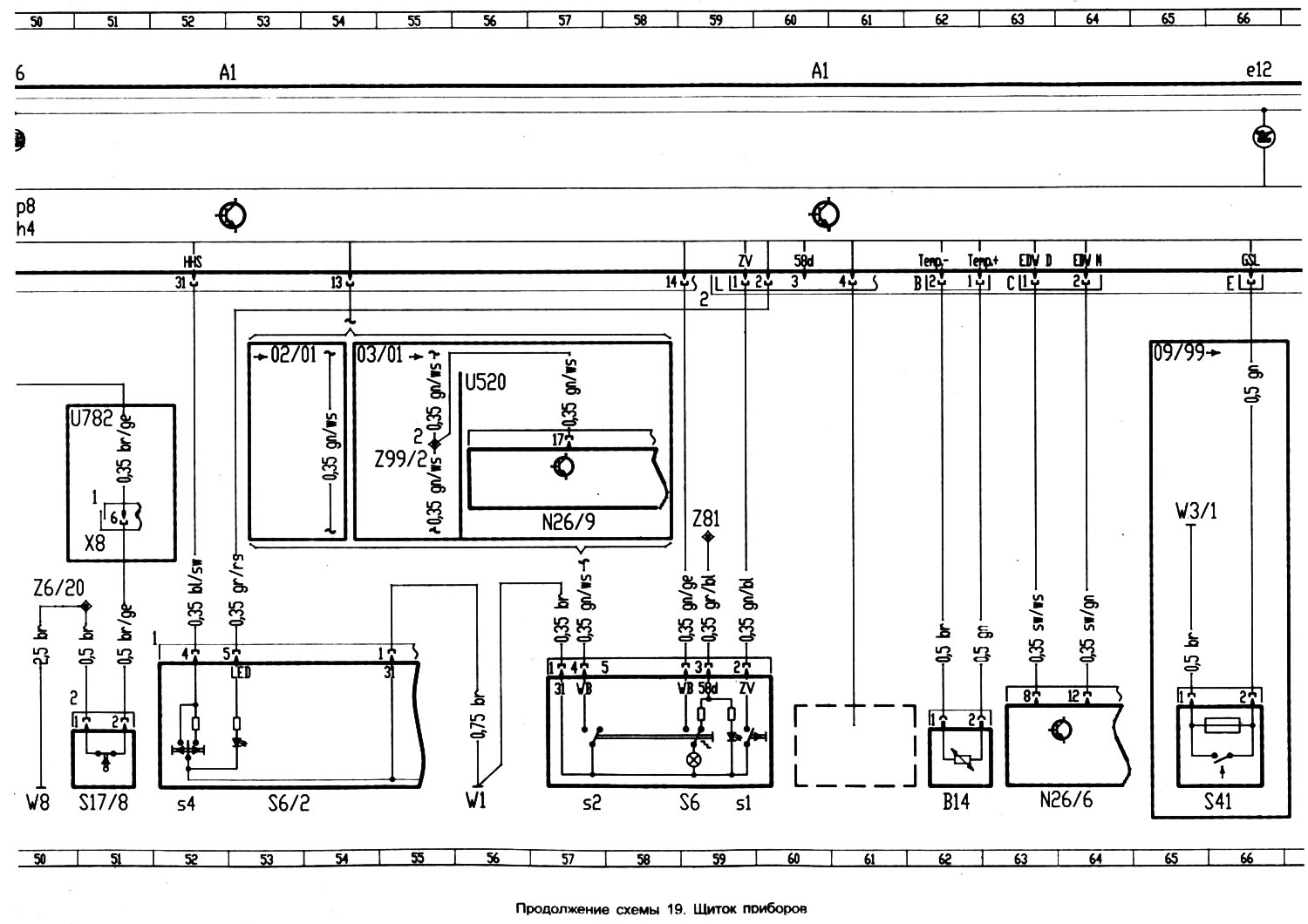

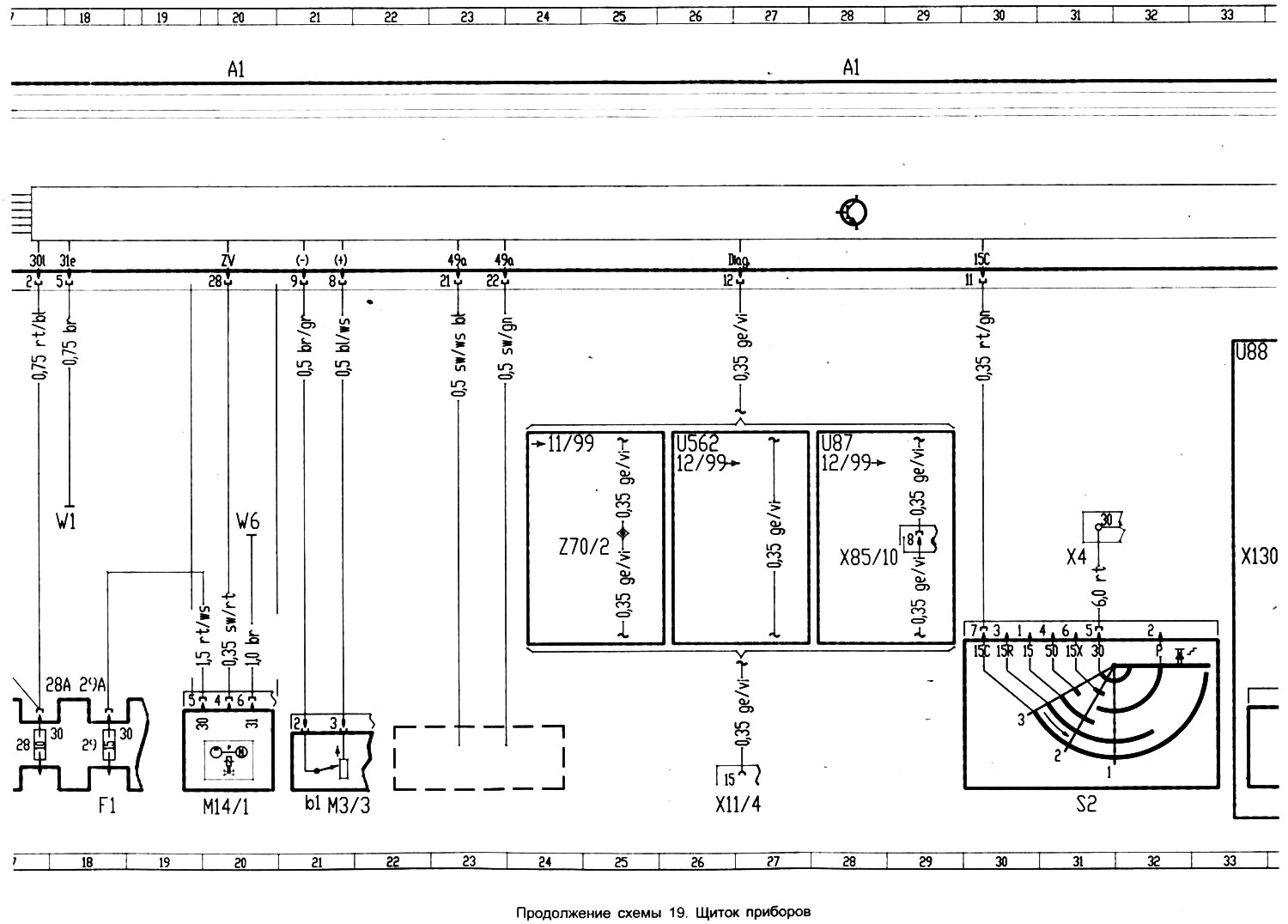

Диаграма 19. Арматурно табло
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
- А1 арматурно табло
- A1e1 сигнална светлина ляв мигач
- A1e2 сигнална лампа за десен мигач
- A1e3 предупредителна светлина за дълги светлини
- A1e4 предупредителна лампа за резерв на гориво
- Светлинен индикатор за зареждане на батерията A1e5
- A1e6 предупредителна лампа за износване на спирачните накладки
- A1e7 предупредителна светлина за спирачна система
- A1e8 осветление на арматурното табло
- A1e9 предупредителна светлина за предпазен колан
- A1e11 предупредителна лампа за ниво и температура на охлаждащата течност
- A1e12 предупредителна лампа за нивото на маслото в двигателя
- A1e15 предупредителна светлина за въздушна възглавница
- A1e16 предупредителна светлина за предварително загряване
- A1e17 Сигнална лампа за ABS
- A1e21 Светлинен индикатор ASR
- A1e22 ASR сигнална светлина
- Предупредителна лампа за диагностика на двигателя A1e26
- A1e54 предупредителна лампа за температура на охлаждащата течност
- A1h1 звуков предупредителен сигнал
- A1h2 мигач
- Тахометър A1h4
- A1р2 индикатор за резерв на гориво
- A1р4 индикатор за температурата на околния въздух
- А1р5 скоростомер
- Електронен часовник А1р6
- Електронен скоростомер А1р8
- A1p12 индикация на позицията на лоста за управление на скоростната кутия
- A1p13 многофункционален дисплей
- Реостат за осветление на арматурното табло A1r1
- B14 сензор за индикатор за температурата на околния въздух
- Е15/2 фар
- E15/2s1 ключ за фарове
- F1 кутия за предпазители и релета
- Fn10 предпазител 10
- Fn11 предпазител 11
- Fn14 предпазител 14
- Fn18 предпазител 18
- Fn28 предпазител 28
- Fn29 предпазител 29
- Fn30 предпазител 30
- Fn32 предпазител 32
- G2 генератор
- K13/1 реле за отопление на задното стъкло
- M3/3 горивна помпа със сензор за ниво на горивото
- M3/Зs1 сензор за резерв на гориво
- M6/4 двигател за чистачки на задното стъкло
- M14/1 сигнална лампа за централно заключване
- N₂/2 блок за управление на обтегачи на колани и въздушни възглавници
- Модул за осветителна система N7-1
- N₂6/6 вътрешен сензор за сигурност
- N₂6/9 специален мултифункционален блок за управление
- Ключ за стартер S2
- S4 превключвател на кормилната колона
- S4s1 превключвател на кормилната колона
- Ключ за външно осветление S4s2
- S4s3 превключвател за къси светлини
- S4s4 превключвател за чистачки на предното стъкло
- S4s7 прекъсваща работа на чистачката на предния прозорец
- S4s8 бавен режим на чистачките на предното стъкло
- S4s9 ускорена работа на предната чистачка
- S6 ключ за аварийни светлини и централно заключване
- Ключ за централно заключване S6s1
- S6s2 ключ за аварийни светлини
- S6/2 блок ключове на централния панел
- S6/2s4 ключ за размразяване на задното стъкло
- S11 сензор за ниво на спирачната течност
- S17/3 микроконтактен ключ за лява врата
- S17/4 микроконтактен ключ за дясна врата
- S17/5 микроконтактен ключ на задна лява врата
- S17/6 микроконтактен ключ за задна дясна врата
- Ключ за светлини на багажника S17/8
- S41 сензор за ниво на охлаждащата течност
- U12 само за автомобили с ляв волан
- U13 само за автомобили с десен волан
- U87 само за автомобили с климатик.
- U520 само за таксиметрови автомобили
- U562 само за автомобили без климатик
- U663 само за превозни средства, произведени преди 10/99.
- U782 светлина за багажник
- W1 земна точка (-) под контролния блок
- W3 земна точка (-) в лявата арка на колелото близо до запалителната бобина
- W3/1 земна точка (-) в арката на дясното колело близо до запалителната бобина
- W4 крушка за заземяване (-)
- W6 земна точка (-) в арката на задното ляво колело
- W7 земна точка (-) в арката на задното колело
- W8 точка на заземяване (-) на вратата на багажника
- X4 терминал 30
- X4/30 терминал 30/61
- X8 терминал на задната врата
- X11/4 диагностичен конектор
- Щепсел X14/4, клеми 50/61
- X26/30 щепсел за кабели на двигателя и таблото
- Щепсел за нагревател или климатик X85/10
- Z6/20 заземяващ проводник (-) на вратата на багажника
- Z21/3 заземяващ проводник (-) на микроконтактните превключватели на задната странична врата на вратата на багажника
- Z21/5 проводник за превключвател на задната врата 1 (връзка между системата против кражба и централното заключване)
- Z21/6 проводник за превключвател на задната врата 2 (връзка между системата против кражба и централното заключване)
- Z26/1 клема 61 на свързващ проводник
- Z37/2 свързващ проводник за шина за данни на блока за управление на двигателя
- Z37/3 свързващ проводник за шина за данни на блока за управление на двигателя
- Z37/4 свързващ проводник за шината за данни за блоковете за управление на двигателя и вътрешните инструменти
- Z37/5 свързващ проводник за шината за данни за блоковете за управление на двигателя и вътрешните инструменти
- Z70/2 клема 15 на свързващия проводник на диагностичния конектор
- Z81 клема за свързващ проводник 58d
- Z99/2 клема 87 на свързващия проводник
