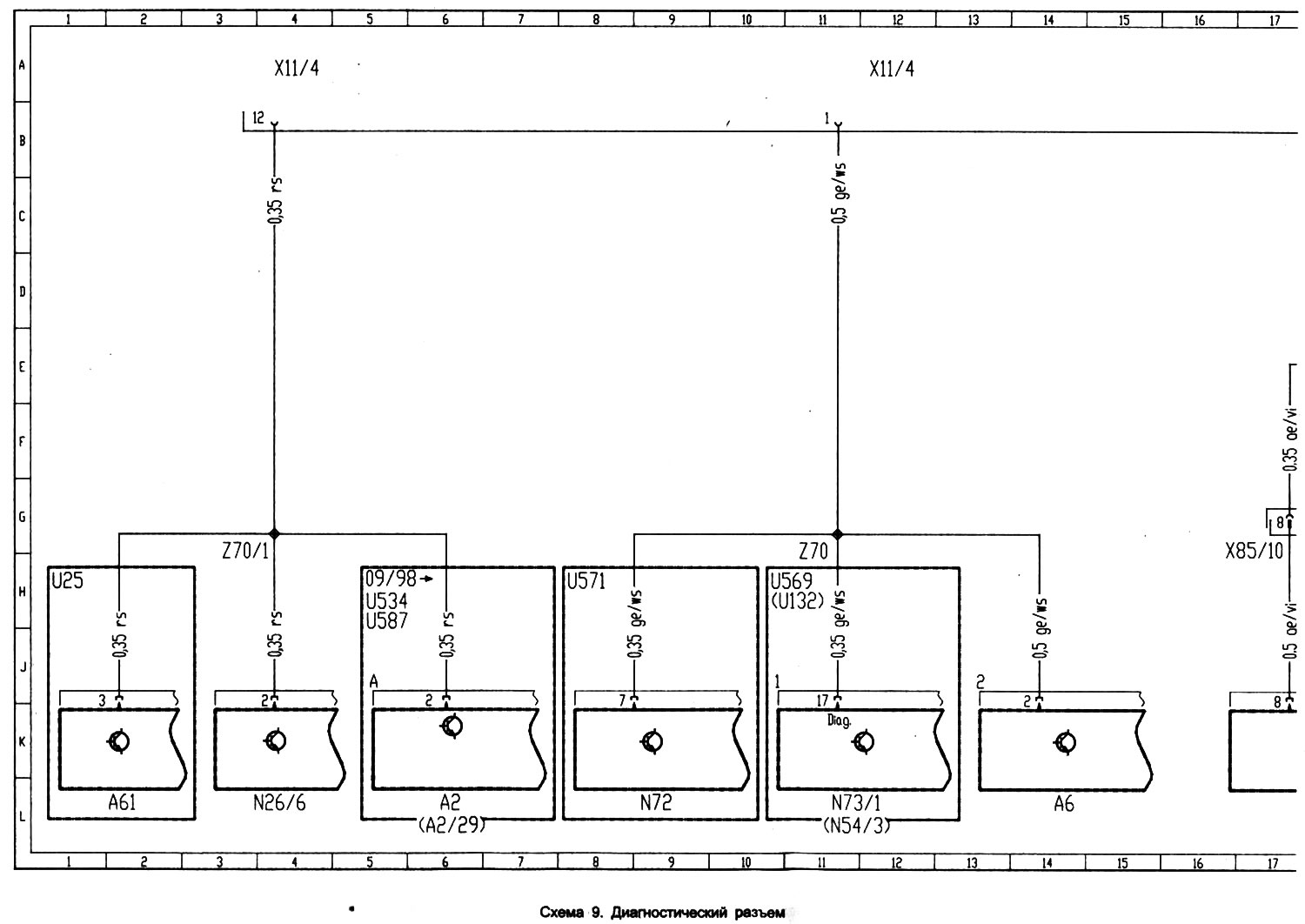

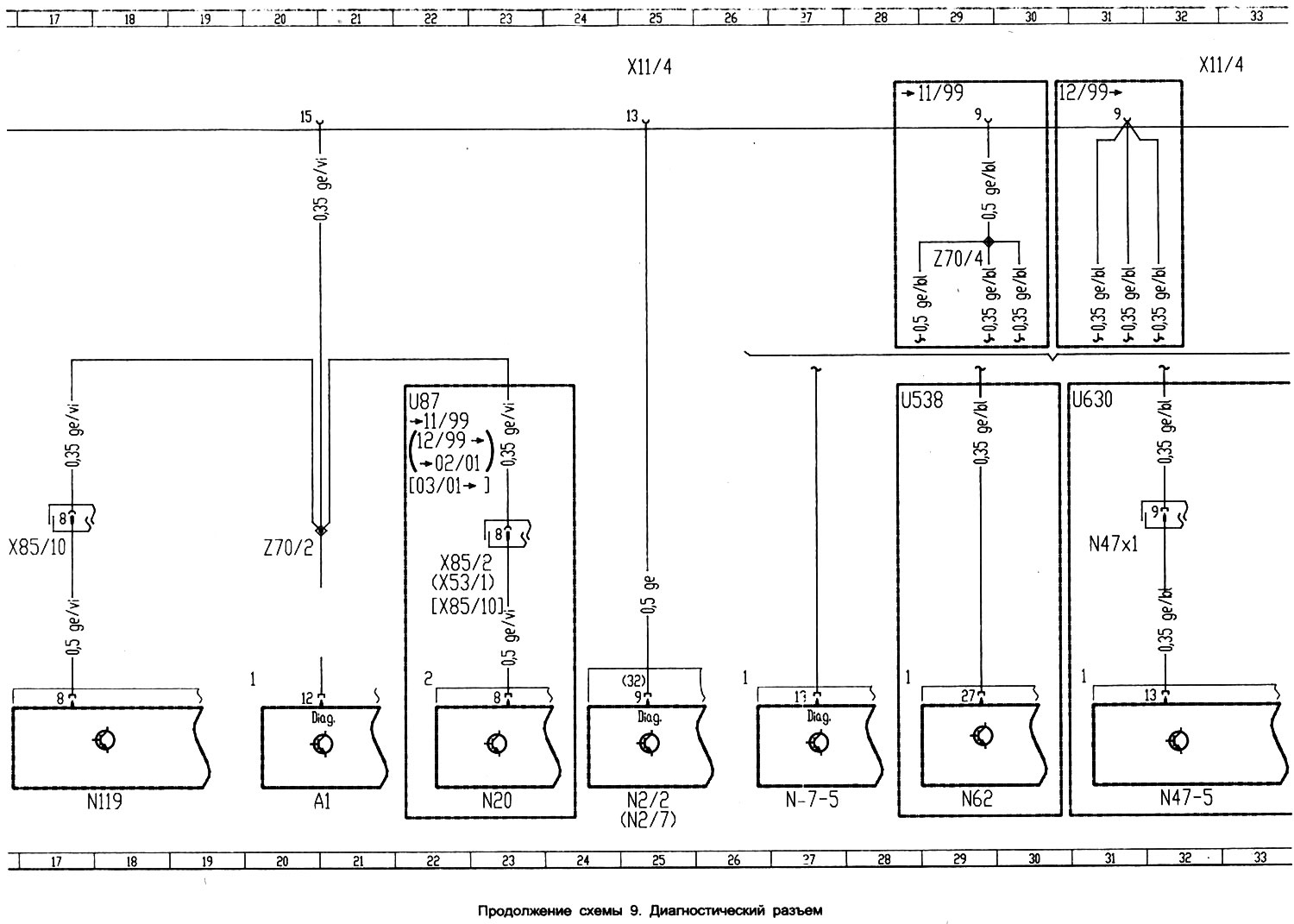

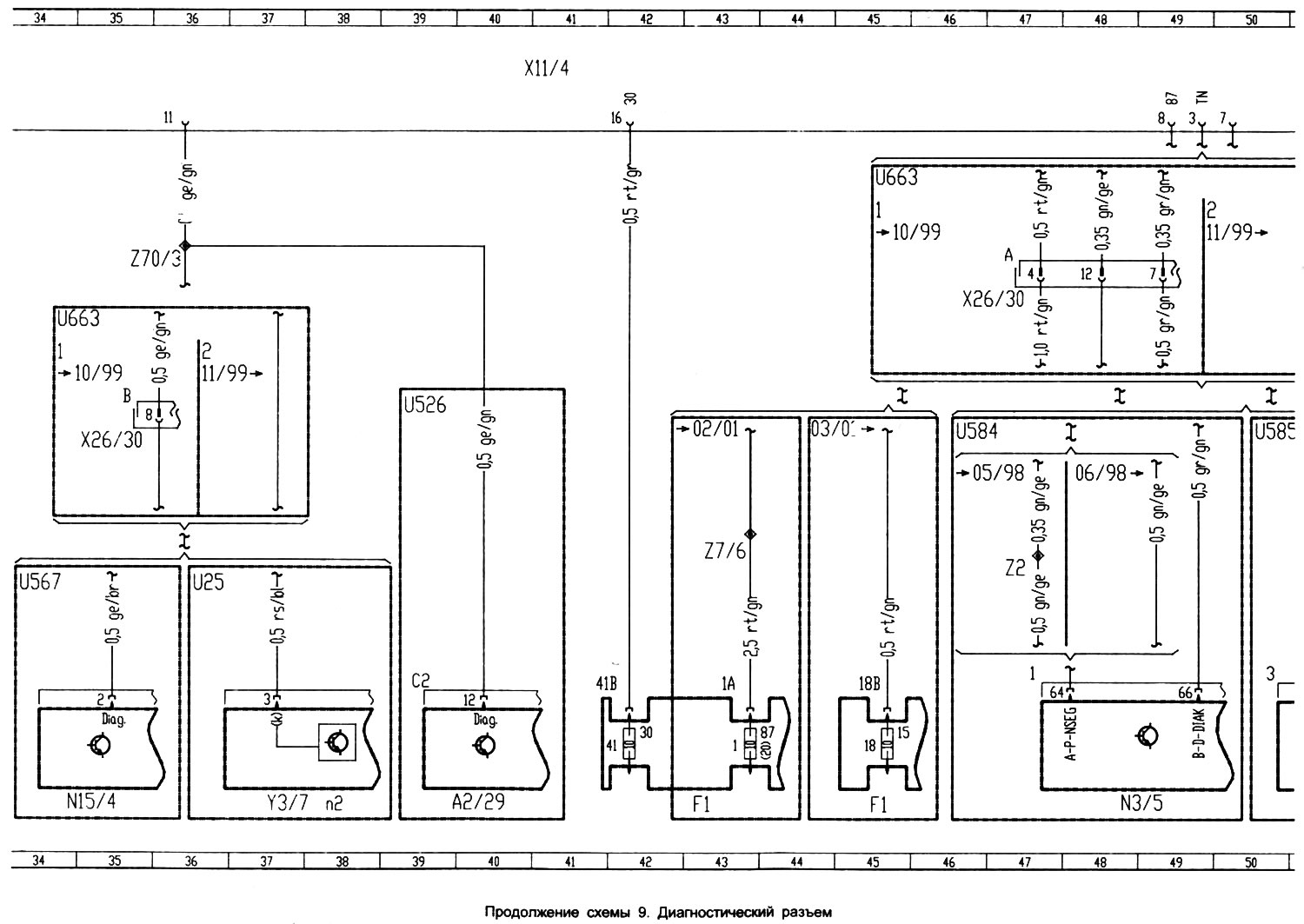

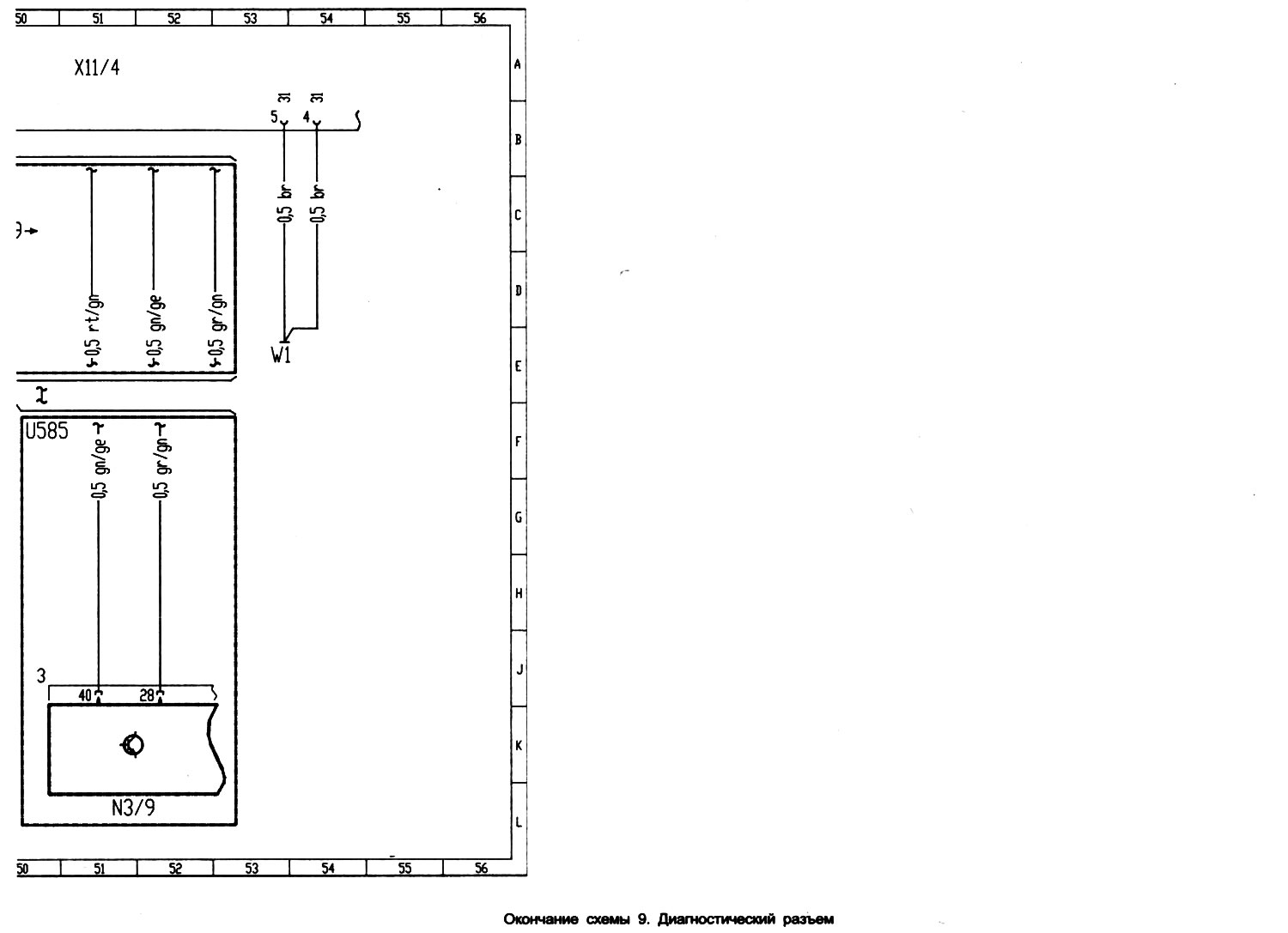

Диаграма 9. Диагностичен конектор
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
- А1 арматурно табло
- А2 радиоприемник
- А2/29 блок "радионавигатор"
- Нагревателен блок A6
- Блок за управление на автоматична трансмисия A61
- F1 кутия за предпазители и релета
- Fn1 предпазител 1
- Fn18 предпазител 18
- Fn41 предпазител 41
- N₂/2 блок за управление на обтегачи на колани и въздушни възглавници
- Блок за управление на въздушни възглавници N₂/7
- Блок за управление на двигателя N3/5
- N3/9 GDI контролен блок
- N15/4 автоматичен блок за управление на съединителя
- N₂0 TAG контролен блок
- N₂6/6 вътрешен сензор за сигурност
- Конектор N47x1 за системния блок за управление на автомобила
- N47-5 ESP системен блок
- Радиоуправление N54/3
- N62 PTS контролен блок
- Устройство за приемане на сигнал за дистанционно управление N73/1
- N119 ключове за нагревател
- U25 само за автомобили с автоматична скоростна кутия
- U87 само автомобили с климатик
- Аудио система U132
- Навигатор U526
- Радиоприемник U534
- U538 автомобили със система за подпомагане на паркирането Parktronic Systei
- Автомобили U567 с ръчна скоростна кутия с автоматичен съединител
- Автомобили U569 без аудио система
- Автомобили U571 с електрически прозорци
- Автомобили W8 с двигател от серия 166
- Автомобили X8 с двигател от серия 668
- Автомобили U630 с ESP
- Автомобили U663, произведени преди 10/99.
- W1 земна точка (-) зад контролния блок
- Щепсел за диагностичен конектор X11/4
- Z6/20 съединител на кабелния сноп на двигателя и арматурното табло
- Щепсел за климатик X53/1
- X85/2 12-пинов щепсел за парно/автоматичен парно или климатик/автоматичен климатик
- Климатик X85/10 или щепсел за климатик
- Y3/7 електрически блок за управление на скоростната кутия
- Y3/7n2 електрически блок за управление на скоростната кутия
- Щепсел за проводник Z2
- Z7/6 клема 87 на свързващ проводник
- Z70 свързващ проводник на щифт 1 на щепсела на диагностичния конектор
- Z70/1 щифт 12 на свързващия проводник на щепсела на диагностичния конектор
- Z70/2 щифт 15 на свързващия проводник на щепсела на диагностичния конектор
- Z70/3 щифт 11 на свързващия проводник на щепсела на диагностичния конектор
- Z70/4 щифт 9 на свързващия проводник на щепсела на диагностичния конектор
