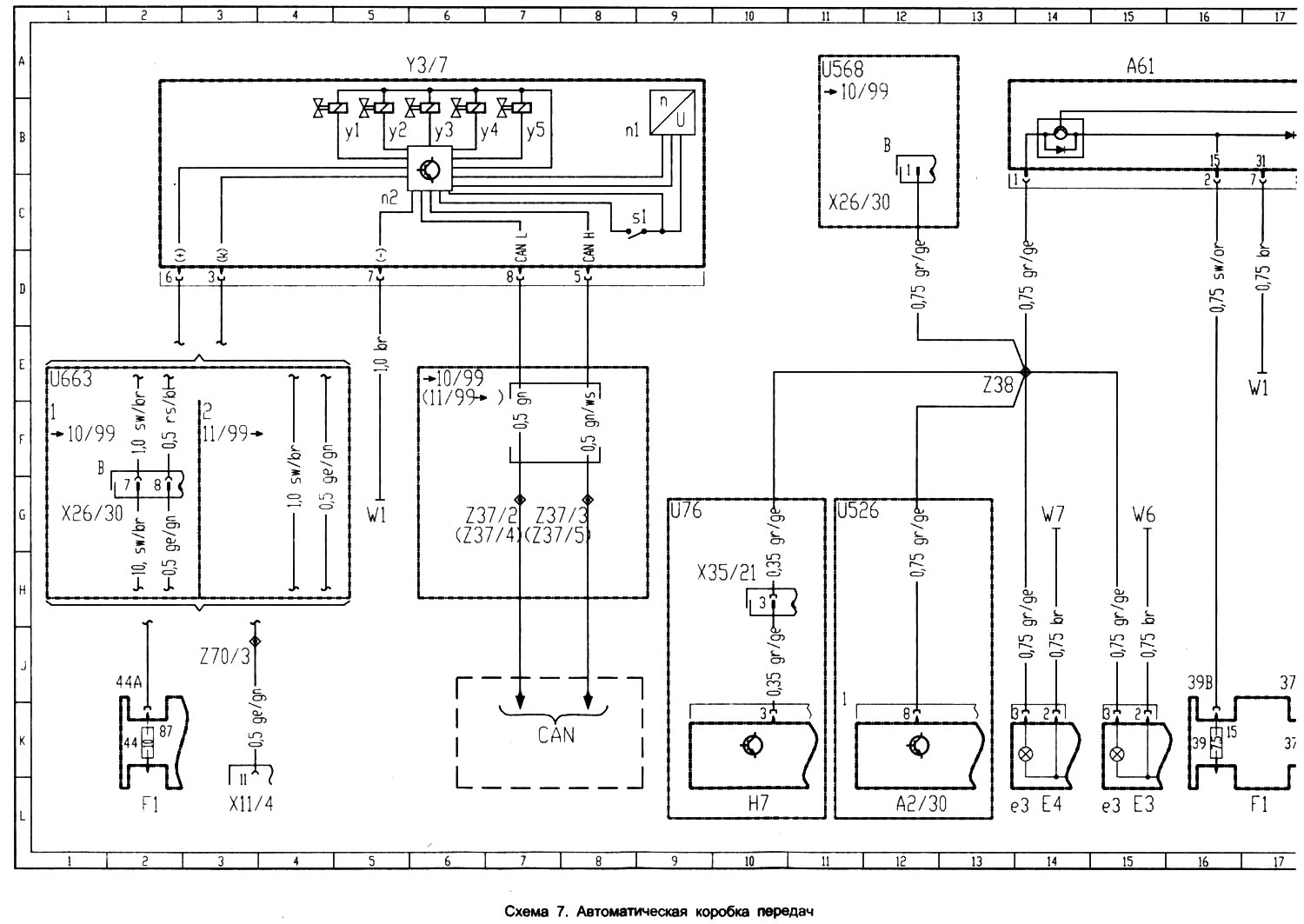

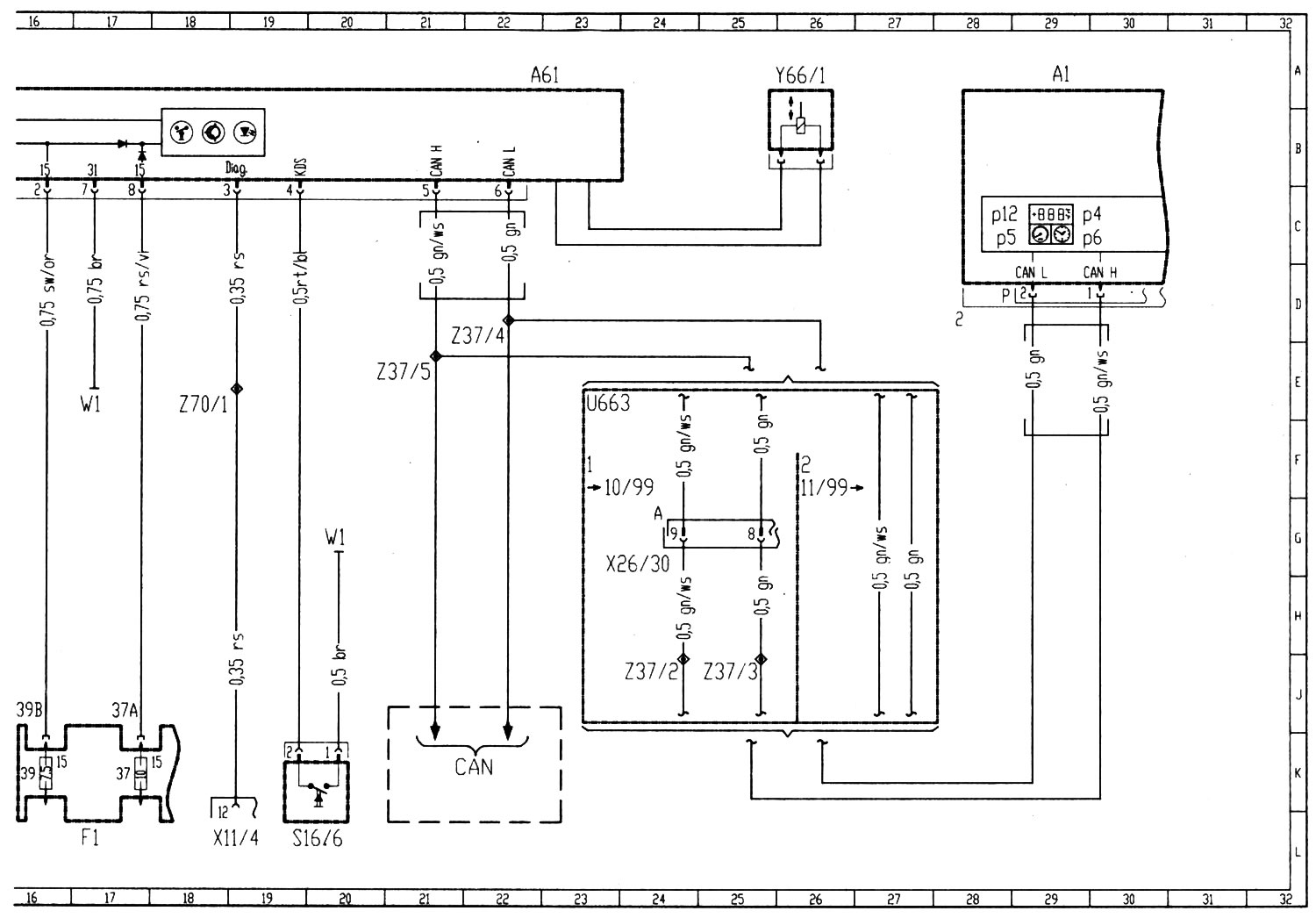

Диаграма 7. Автоматична скоростна кутия
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
- А1 арматурно табло
- A1р4 индикатор за температура на външния въздух
- А1р5 скоростомер
- A1p6 часовник
- A1р12 Индикатор за положение на лоста за управление на скоростната кутия
- Навигатор А2/30
- Блок за управление на скоростна кутия A61
- E3 крушка за ляв фар на задната врата
- E3e3 крушка за заден ход
- E4 крушка за десен фар на задната врата
- E4e3 крушка за заден ход
- F1 кутия за предпазители и релета
- Fn37 предпазител 37
- Fn39 предпазител 39
- Fn44 предпазител 44
- H7 автоматично регулиране на позицията на вътрешното огледало за обратно виждане срещу заслепяване
- S16/6 кикдаун превключвател
- U76 - автомобили с автоматично регулиране на вътрешното огледало против заслепяване
- Автомобили U526 със система за круиз контрол
- U568 без връзка с автоматична скоростна кутия
- Автомобили U663, произведени преди 10/99.
- W1 земна точка (-) под контролния блок
- W6 земна точка (-) в арката на задното ляво колело
- W7 земна точка (-) в арката на задното колело
- XI1/4 щепсел за диагностичен конектор
- X26/30 щепсел за кабели на двигателя и таблото
- Х35/21 автоматична настройка на позицията на вътрешното огледало за обратно виждане срещу заслепяване
- Блок за управление на захранването на трансмисията Y3/7
- Сензор за положение на изходящия вал на скоростната кутия Y3/7n1
- Блок за управление на скоростна кутия Y3/7n2
- Y3/7s1 контакт за изключване на стартера
- Y3/7y1 контактува с 1/4 редуцир вентил
- Y3/7y2 контакт 3 редуцир вентил
- Y3/7y3 контактува 2/5/R редуцир вентил
- Регулатор на налягането на съединителя Y3/7y4
- Y3/7y5 редуцир вентил
- Y66/1 ключ за светлини за заден ход
- Z37/2 свързващ проводник за шина за данни на блока за управление на двигателя
- Z37/3 свързващ проводник за шина за данни на блока за управление на двигателя
- Z37/4 свързващ проводник за шината за данни за блоковете за управление на двигателя и вътрешните инструменти
- Z37/5 свързващ проводник за шината за данни за блоковете за управление на двигателя и вътрешните инструменти
- Z38 свързващ проводник за крушка за заден ход
- Z70/1 щифт 12 на свързващия проводник на щепсела на диагностичния конектор
- Z70/3 щифт 11 на свързващия проводник на щепсела на диагностичния конектор
