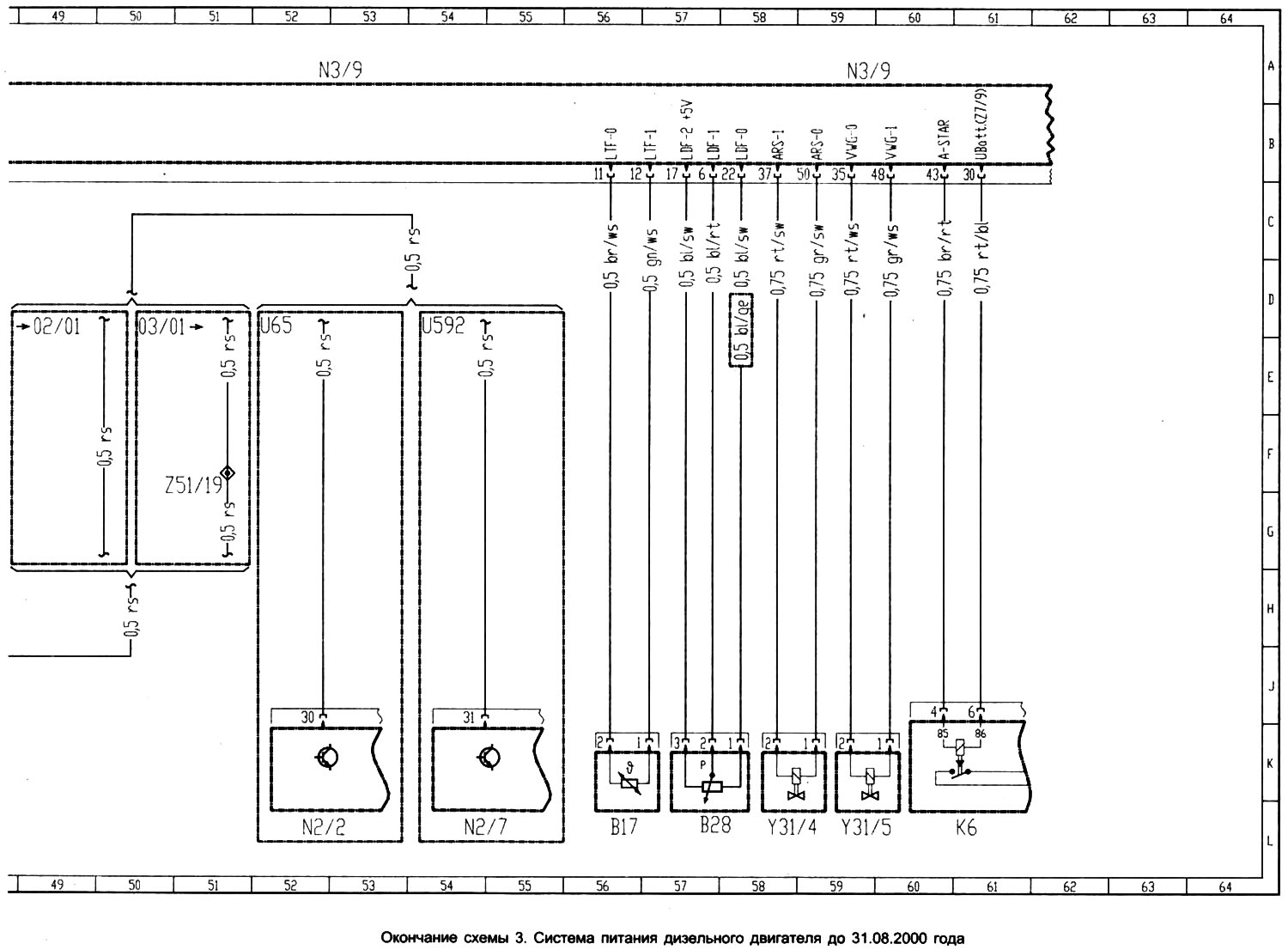

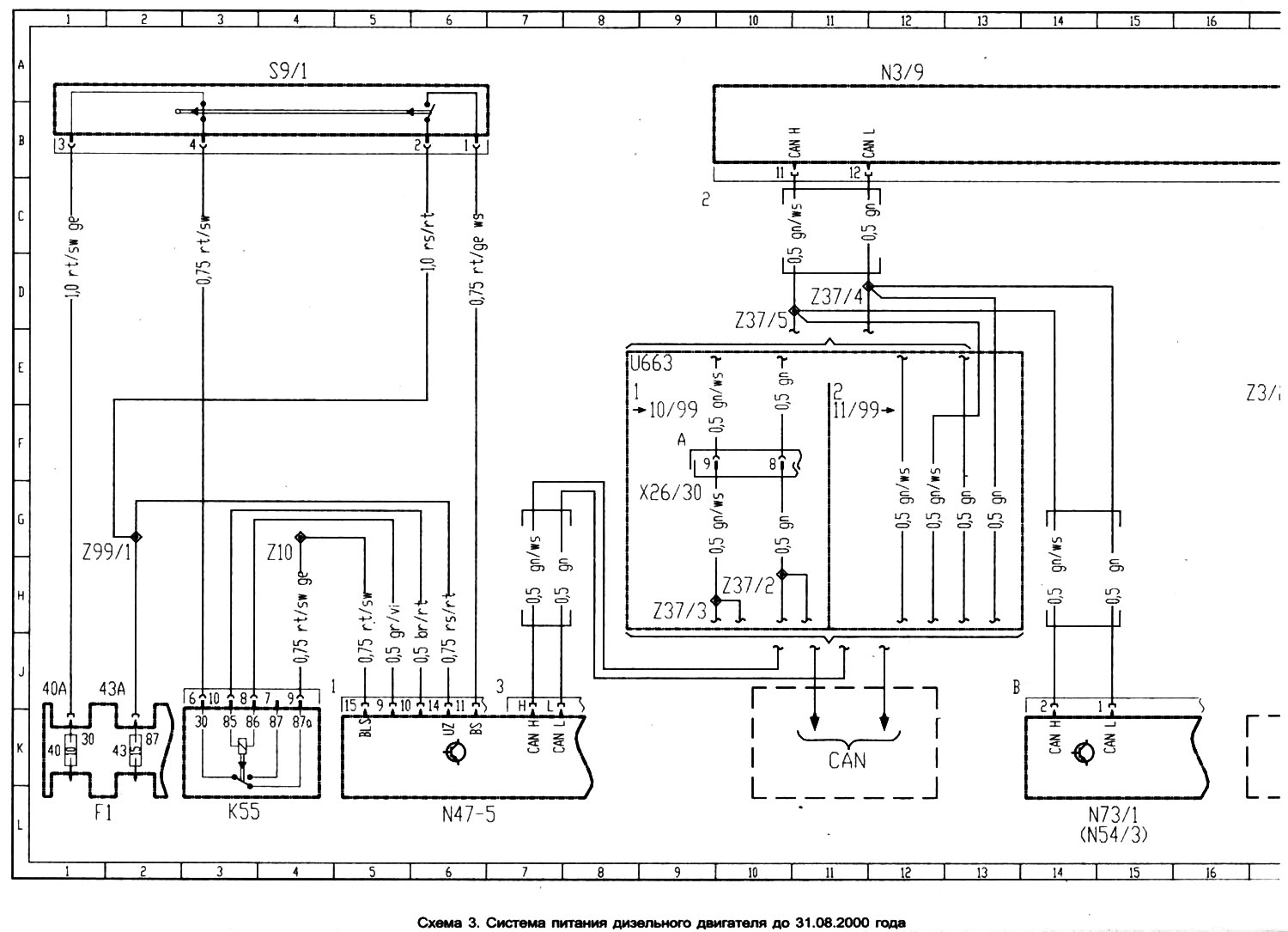

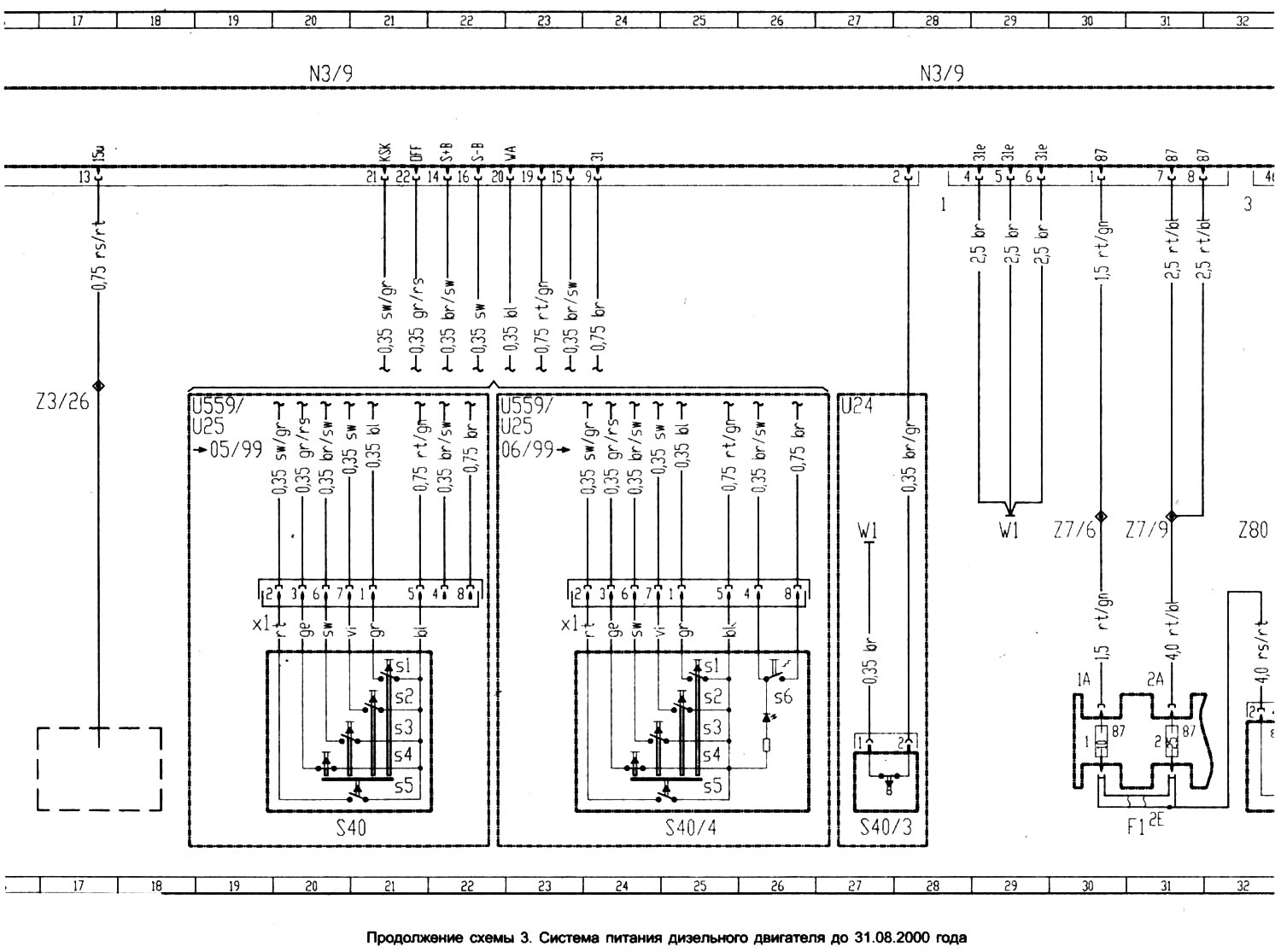

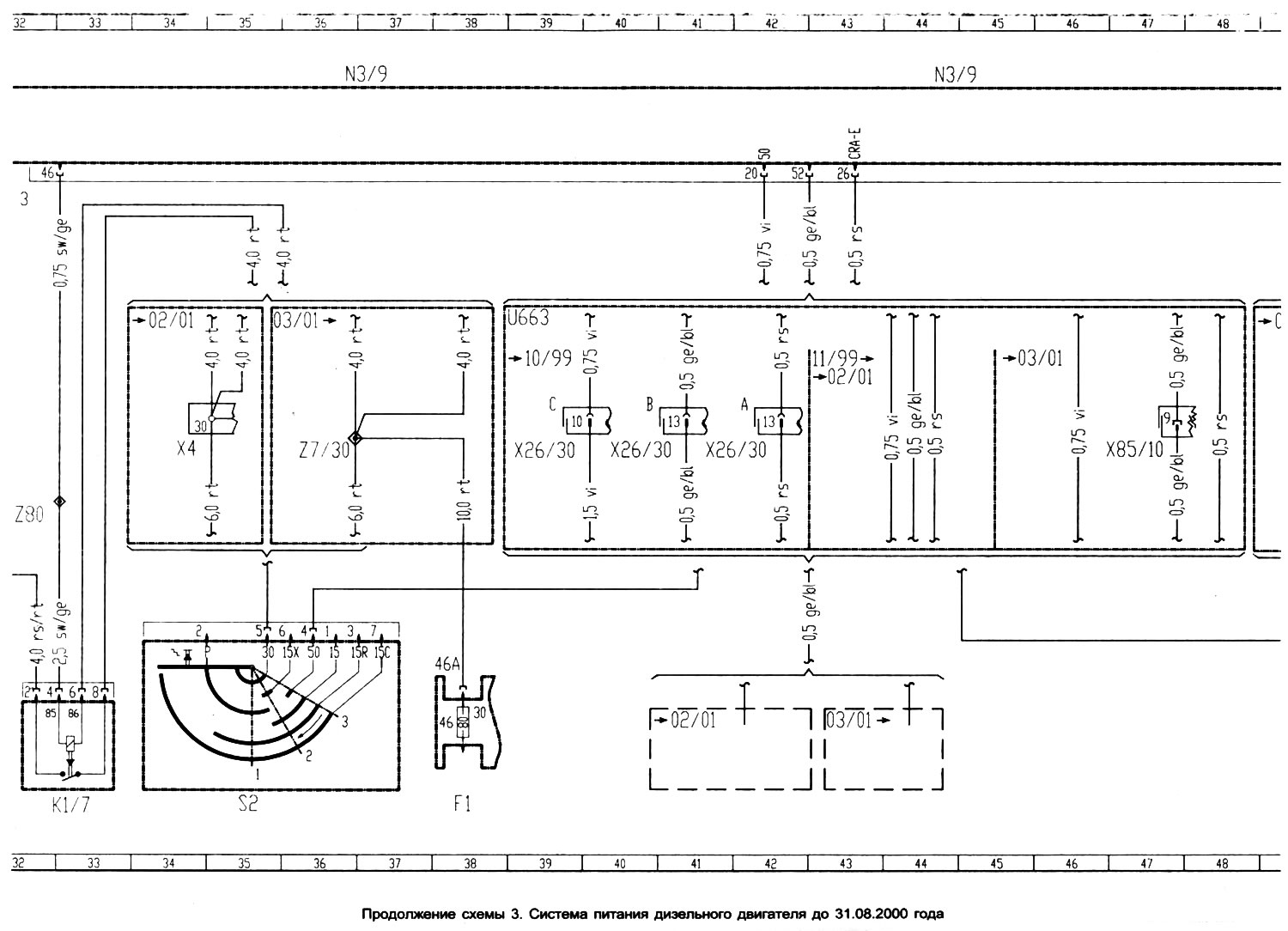

Диаграма 3. Система за захранване на дизелов двигател преди 31.08.2000 г
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
Отворете по-голямо изображение в нов раздел »
- B17 сензор за температура на входящия въздух
- Сензор за налягане B28
- F1 кутия за предпазители и релета
- Fn1 предпазител 1
- Fn2 предпазител 2
- Fn40 предпазител 40
- Fn43 предпазител 43
- Fn46 предпазител 46
- Реле на блока за управление на двигателя K1/7 (клема 30)
- Стартерно реле K6
- Реле за превключване на стоп светлини K55
- N₂/2 блок за управление на обтегачи на колани и въздушни възглавници
- Блок за управление на въздушни възглавници N₂/7
- Блок за управление на захранването N3/9
- N47-5 Блок за управление на ESP
- Устройство за усилване на радиосигнала N54/3
- Ключ за запалване S2
- S9/1 ключ за спирачни светлини
- S40 темпомат
- S40s1 диагностичен конектор
- S40s2 намаляване на скоростта
- S40s3 увеличение на скоростта
- S40s4 изключване на темпомата
- S40s5 щифтов конектор
- Темпомат S40/4 с ограничител на скоростта
- S40/4s1 диагностичен конектор
- S40/4s2 намаляване на скоростта
- S40/4s3 увеличение на скоростта
- S40/4s4 изключване на темпомата
- S40/4s5 пинов конектор
- S40/4s6 ограничител на скоростта
- S40/4x1 превключвател за ограничаване на скоростта
- U24 за ръчна скоростна кутия
- U25 за автоматична скоростна кутия
- U65 за система за безопасност без странични въздушни възглавници
- U559 за круиз контрол
- U592 за система за безопасност със странични въздушни възглавници
- W земна точка (-) под контролния блок
- X4 терминал 30 (кутия с предпазители и релета)
- X26/30 кабелен сноп двигател/инструментално табло
- X85/10 конектор за климатик или парно
- Y31/4 EGR датчик за налягане на вторичния въздух
- Y31/5 сензор за налягане на въздуха за усилване
- Z3/26 клема 15 (без предпазител)
- Z7/6 клема 87
- Z7/9 клема 87
- Z7/30 клема 30 (с предпазител)
- Z10 кабелна връзка 2
- Z37/2 превключваща шина за силов агрегат и блокове за управление на шасито
- Z37/3 превключваща шина за блокове за управление на силовия агрегат и шасито
- Шина Z37/4 за превключване на данни на вътрешни устройства
- Шина Z37/5 за превключване на данни на вътрешни устройства
- Z51/19 диагностичен конектор
- Z80 конектор
- Z99/1 клема 87 (системи за подпомагане на сцеплението)
