Оттегляне
1. Отстранете панела под арматурното табло.
2. Свалете постелката от седалката на водача.
3. Използвайте спринцовка, за да изсмучете течност от резервоара за течност на съединителя, докато нивото й стане под маркуча за подаване на течност към главния цилиндър.
4. Изключете маркуча за подаване на течност към главния цилиндър от хидравличния резервоар и запушете резервоара и съединението на маркуча.
5. Отстранете главния цилиндър от скобата на педала на съединителя.
6. Повдигнете педала на съединителя и отстранете пружинното гнездо, пружината и шайбата на главния цилиндър.
7. Отстранете задържащия пръстен на пръта с тласкача.
8. Изключете маркуча за подаване на течност от главния цилиндър и запушете фитинга на цилиндъра и маркуча.
Инсталация
Монтажът на главния цилиндър се извършва в обратен ред на отстраняване. След като монтирате главния цилиндър, обезвъздушете хидравличния задвижващ механизъм и проверете хода на педала на съединителя до упор.

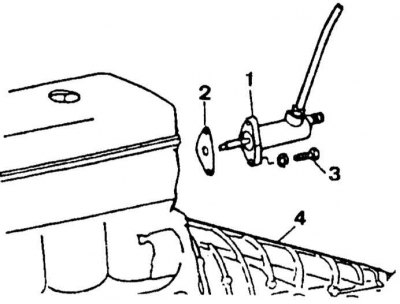

Монтиране на работния цилиндър на съединителя:
1 - работен цилиндър; 2 - уплътнение; 3 - закрепващ болт; 4 - скоростна кутия

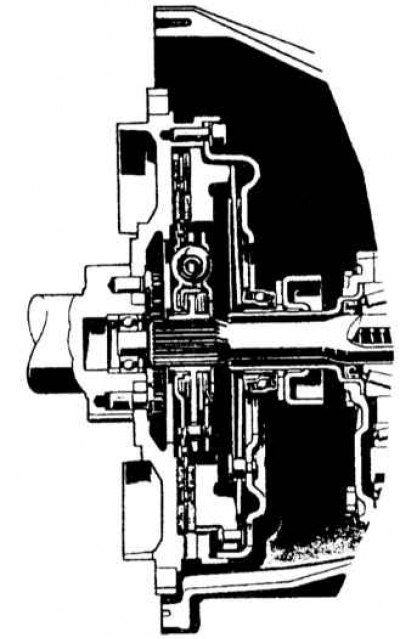

Напречно сечение на конвенционален съединител
