Съединителят е сух, еднодисков, с централна натискна диафрагмена пружина, хидравлично задвижване. Хидравлична система с автоматична компенсация на износването на фрикционните накладки.
Характеристика | Значение |
Каталожни номера на съединителя | |
| 0042500103 |
| 0032503503 |
Задвижван диск на съединителя
Характеристика | Значение |
Дебелина на хастара, нов, мм | 3,9—4,1 |
Дебелина на наслагването, минимална, mm | 1,9—2,1 |
Максимално допустимо аксиално биене, mm | 0,5 |
Задвижване за освобождаване на съединителя
Характеристика | Значение |
Размер на притискащата пружина между плочите (a), mm | 47,5 |
| Пълен ход на педала на съединителя (b), mm | 150,0 |
Разстояние между тласкача и главния цилиндър, mm | 0,2 |
Публикация, препечатана от този ресурс mercedesman
Механизъм за освобождаване на съединителя
Характеристика | Значение |
Марка | "Luk" |
Моменти на затягане на главните резбови съединения, kgf·m
Тип връзка | Значение |
Болт, закрепващ корпуса на съединителя към маховика | 2,5 |
Болт, закрепващ корпуса на съединителя към блока на двигателя | |
автомобили с бензинови двигатели | |
| 5,5 |
| 4,5 |
Болтове и гайки, закрепващи еластичния съединител на карданния вал към фланеца на вторичния вал на скоростната кутия | |
| 4,5 |
| 6,5 |

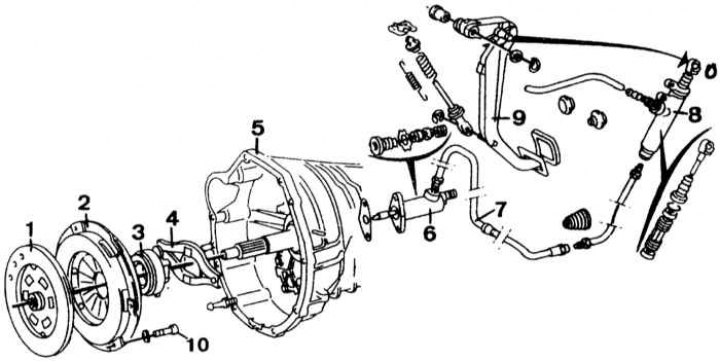

Части на съединителя
1 - задвижван диск; 2 - капак на съединителя; 3 - освобождаващ лагер на съединителя; 4 - вилка за освобождаване на съединителя; 5 - корпус на съединителя и скоростната кутия; 6 - работен цилиндър; 7 - маркуч; 8 - основен цилиндър; 9 - педал на съединителя; 10 - болт
