Премахване и монтиране на задния кух вал със задно свободно колело

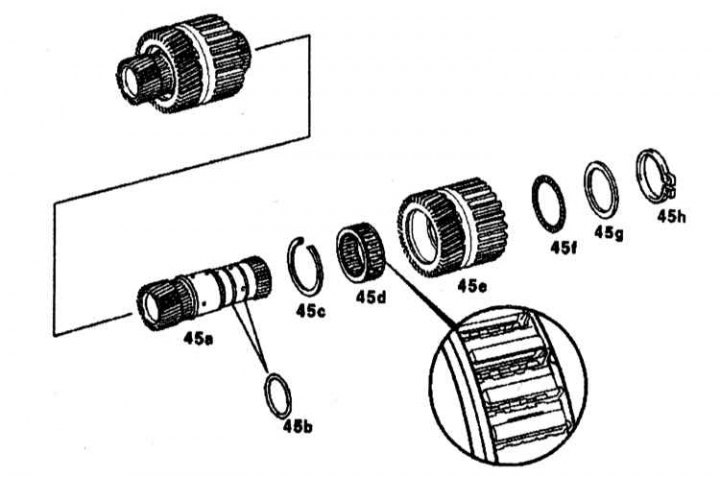

45а - Кух вал; 45b - О-пръстен; 45c - Задържащ пръстен; 45d - Свободен ход; 45e - Задна слънчева предавка с вътрешна опора на съединителя K3; 45f - Аксиален иглен лагер; 45g - Уплътнение; 45h - Заключващ пръстен
Разглобяване
1. Разкачете корпуса на трансмисията от корпуса на преобразувателя на въртящия момент.
2. Свалете многодисковите съединители K1, K2 и K3.
3. Отстранете заключващия пръстен (45h), дистанционера (45g) и аксиалния иглен лагер (45f) от кухия вал (45a).
4. Свалете задното слънчево зъбно колело (45e) заедно с вътрешната опора на съединителя K3 и задното свободно колело (45d).
5. Отстранете фиксиращия пръстен (45c) от свободното колело (45d).
6. Свалете свободното колело от слънчевата предавка.
Сглобяване
Сглобяването се извършва в ред, обратен на разглобяването. Проверете дали задържащите пръстени са монтирани правилно. Проверете ги и при необходимост ги сменете. Дистанционният упор на свободния ход (45d) трябва да бъде позициониран към задържащия пръстен (45c).
