Готварска печка на скоростния

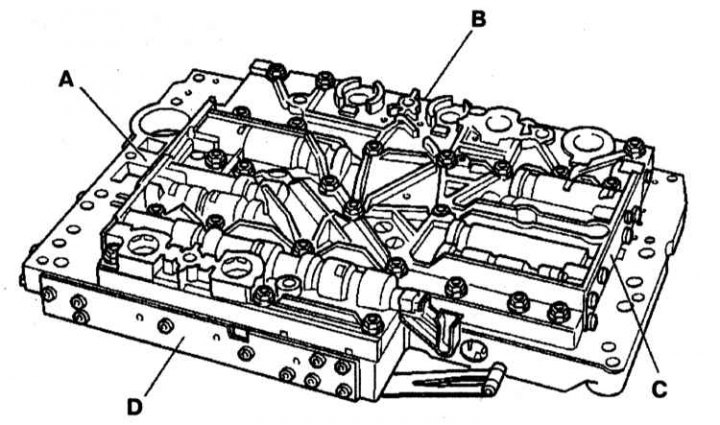

A - Клапан за регулиране на работното налягане. Клапан за регулиране на налягането на смазката. Клапан за регулиране на припокриване при включване на 2-3 предавки
B - 1-2/4-5 блок за смяна на скоростите. Клапан за контрол на налягането при превключване
C - блок за смяна на предавки 3-4
D - блок за превключване на предавки 2-3
Заключващ съединител на контролния клапан. Контролен вентил B2
Разглобяване на планката за превключване на скоростите

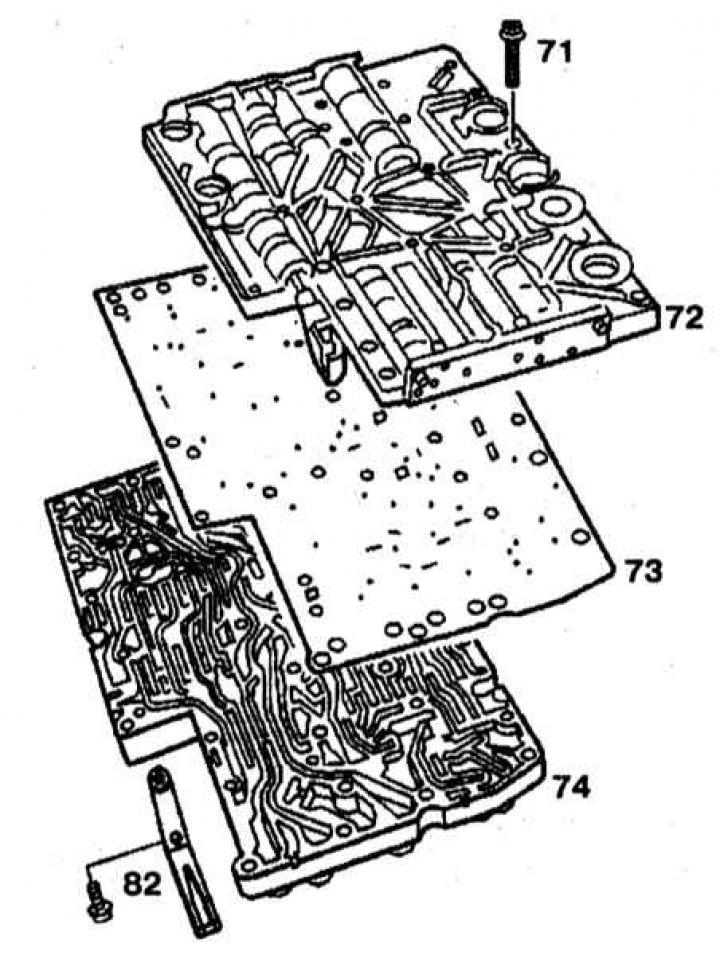

71 - Болтове; 72 - Капак на корпуса на клапана; 73 - Уплътнителна плоча; 74 - Тяло на клапана; 82 - Заключване

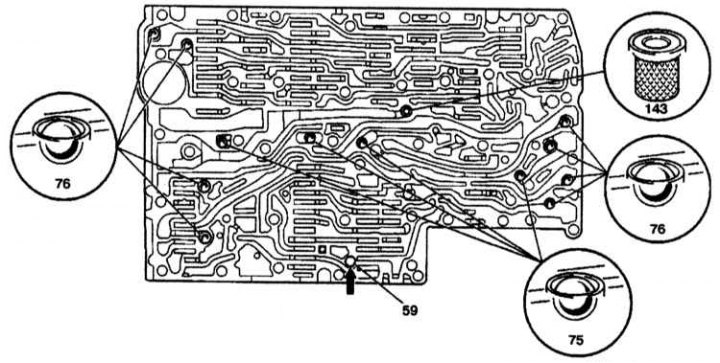

59 - Водещ щифт; 75 - Пластмасови сферични кранове; 76 - Стоманени сферични кранове; 143 - Централно заключване

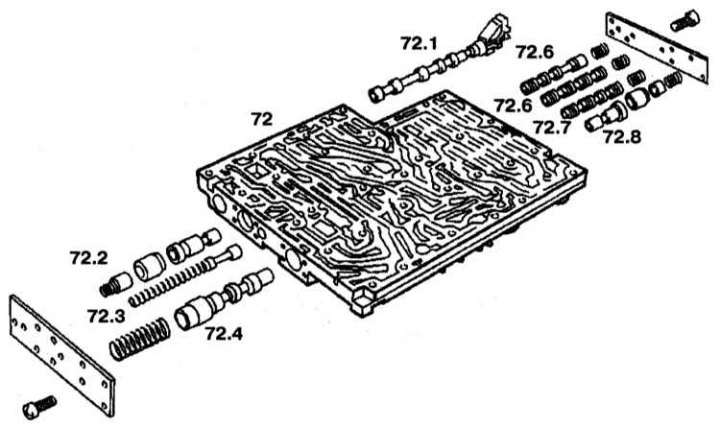

72 - Тяло на клапана; 72.1 - Клапан за избор на предавка; 72.2 - Клапан за регулиране на припокриване на 2-3 предавки с втулка и бутало; 72.3 - Клапан за регулиране на налягането на смазката; 72.4 - Клапан за регулиране на работното налягане; 72.5 - заключващ клапан на 3-4 скорости; 72.6 - Контролен клапан за 3-4 скорости; 72.7 - Клапан за превключване на налягането при включване на 3-4 предавки; 72.8 - Клапан за регулиране на припокриване на 3-4 предавки с втулка и бутало

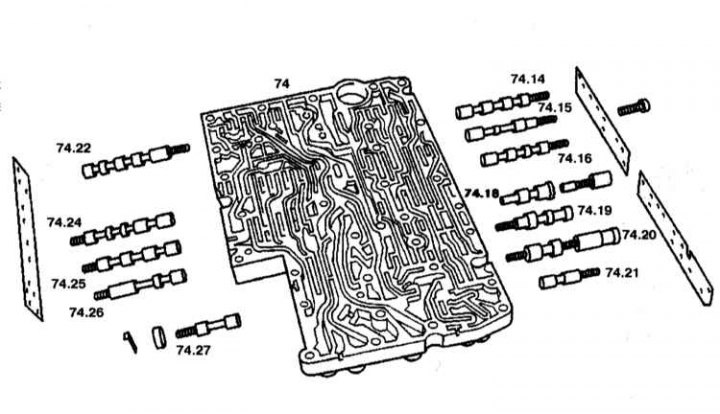

74 - Тяло на клапана; 74.14 - Регулиращ вентил за 1-2/4-5 скорости; 74.15 - 1-2/4-5 предавки заключващ клапан; 74.18 - 1-2/4-5 клапан за регулиране на припокриване на зъбни колела с втулка и бутало; 74.19 - Клапан за регулиране на налягането при превключване; 74.20 - Клапан за регулиране на налягането; 74.21 - Клапан за регулиране на налягането на превключващ вентил; 74.22 - Регулиращ клапан за блокиране на преобразувателя на въртящия момент; 74.24 - Клапан за превключване на налягането при включване на 3-4 предавки; 74.25 - Регулиращ вентил за 2-3 скорости; 74.26 - 2-3 предавки заключващ клапан; 74.27 - Превключващ вентил B2
Таблото за превключване е показано на илюстрацията.
Разглобяване
1. Развийте крепежните елементи (82) (вижте придружаващата илюстрация).
2. Отстранете болтовете (71).
3. Отстранете капака на тялото на клапана (72) от тялото на клапана (74).
4. Отстранете уплътнителната плоча (73). Всичките 12 топки са разположени в тялото на клапана, четири (75) от които са пластмасови, останалите 8 (76) са стоманени.
5. Развийте капачките на тялото на клапана. Втулките и буталата на управляващите вентили 72.2, 72.8 и 74.18 не трябва да се смесват. Клапанът за смяна B2 може да бъде свален и монтиран, когато капакът на тялото на клапана е свален.
Сглобяване
Сглобяването се извършва в ред, обратен на разглобяването. Поставете водещия щифт (59) в тялото на клапана (стрелка).
