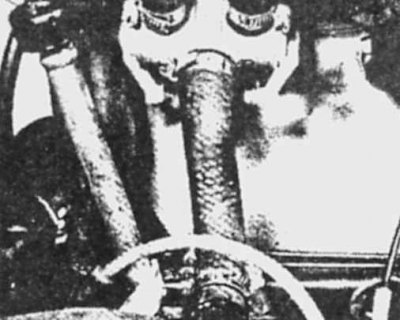

Клапан на нагревателя в двигателното отделение

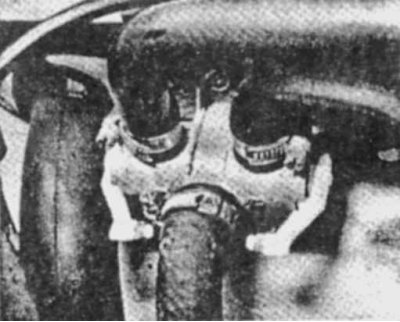

Свързващ маркуч на крана на нагревателя

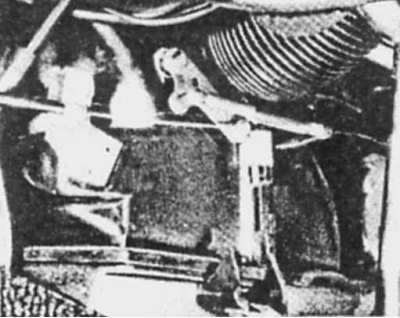

Управление на нагревателя на кабелното задвижване

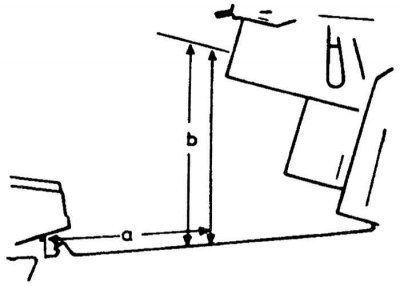

Монтажни размери на монтажната скоба на нагревателя
а = 165,0 mm
b = 217,0 mm
1. Отстранете постелките от вдлъбнатините на пода на предната част на купето и след това долния щит на арматурното табло.
2. Свалете централната конзола.
3. Преместете предните седалки в най-задна позиция.
4. Източете течността от охладителната система на двигателя.
5. Разкачете маркучите на нагревателя в двигателното отделение.
6. Свалете жабката и разкачете окабеляването от превключвателя за осветлението на жабката.
7. Развийте крепежните винтове и отстранете въздушните линии към задната седалка и въздушните линии, монтирани на трансмисионния тунел.
8. Изключете маркуча за подаване на въздух от нагревателя, свалете лоста на клапата за външен въздух.
9. Развийте закрепването на рамото към трансмисионния тунел, развийте болта от панела на устройствата.
10. Изключете кабелния конектор и всичките му конектори. Изключете и кабелното задвижване на управлението на нагревателя.
11. Завъртете горните гайки и долните болтове на закрепването.
12. Затворете амортисьора за външен въздух, след това преместете нагревателя надолу от стъклената нагревателна дюза и го извадете заедно с входящите и изходящите тръби за течност.
13. Монтажът се извършва в обратен ред на отстраняване, навлажняване на дюзата за отопление на предното стъкло със сапунена вода. Долната скоба трябва да бъде монтирана в позицията, показана на фигурата. Напълнете охладителната система на двигателя с течност.
