Премахване и монтиране на блока за управление на парно и климатик (Mercedes-Benz C-Class W203)

Премахване

1. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.

Внимание! Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.

2. Отстранете капака на горната част на централната конзола, вижте съответния раздел.

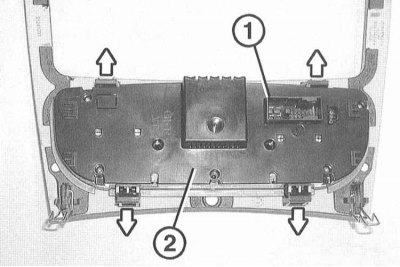

3. Разкачете конектора (1) от задната страна на капака на конзолата на блока за управление на отоплението и климатика (2).

4. Натиснете заключващите зъбчета навън и разкачете контролния блок (2) от капака на конзолата.

Монтиране

1. Инсталирайте контролния блок на гърба на капака на конзолата и го закрепете.

2. Свържете конектора на контролния блок.

3. Инсталирайте горния капак на централната конзола, вижте съответния раздел.

4. Свържете заземителния (-) кабел на акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Ако е необходимо, въведете кода на радиото и настройте часа на часовника.

Забележка. При инсталиране на нов блок за управление е необходимо да се конфигурират електродвигателите за задвижване на вентилационните клапи към новия блок. За тази цел се използва диагностично устройство.
