Електрически двигатели за задвижване на въздушната клапа на климатик

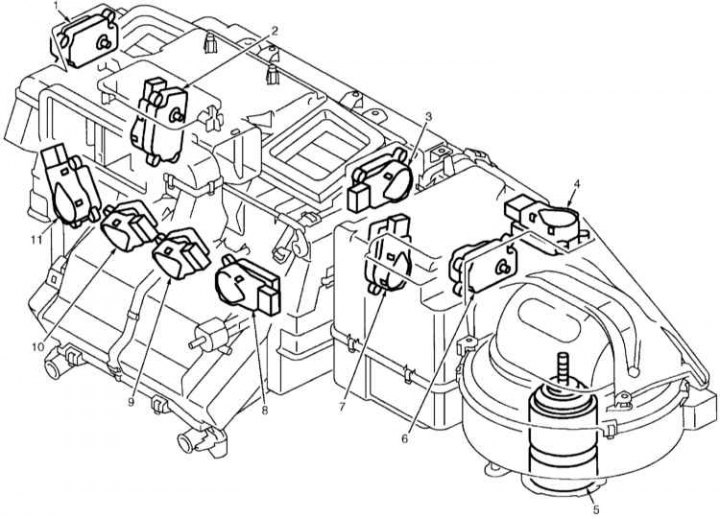

1 - E/m на ляво задвижване на клапата на въздуховода за издухване на стъкло; 2 - Задвижване на лява спирателна клапа e/m; 3 - E/m на задвижването на клапата на десния въздуховод за издухване на стъкло; 4 - E/m на демпферния регулатор на въгленовия филтър; 5 - Мотор на вентилатора; 6 - E/m на задвижването на клапата на превключвателя за режим на циркулация; 7 - E/m на задвижването на десния припокриващ клапан; 8 - E/m на задвижването на амортисьора на въздуховода на кладенеца на десния крак; 9 - E/m задвижване на лява клапа за чист въздух; 10 - E/m задвижване на дясната клапа за чист въздух; 11 - E/m на задвижването на въздуховодната клапа на лявото пространство за крака
Модел климатик без автоматичен комфорт
Вентилационните клапи се задвижват от електродвигатели. Електрическите двигатели са монтирани на нагревател/климатик. За достъп до електродвигателите трябва да се отстранят различни капаци.
Премахване
1. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.
Внимание! Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.

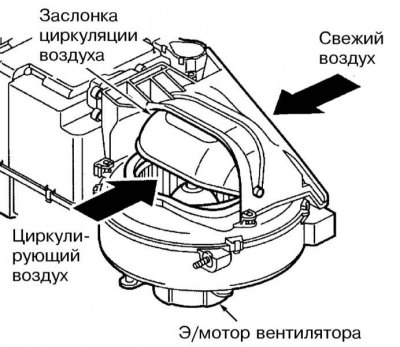

2. Клапа за чист въздух/циркулация: Свалете капака под жабката, вижте съответния раздел.
3. Дясна клапа за смесване на въздуха: Свалете капака под жабката, вижте съответния раздел.
4. Лява клапа за смесване на въздух: Отстранете капака под арматурното табло от страната на водача, вижте съответния раздел.
Клапка в областта на краката
1. Отстранете капака под арматурното табло от страната на водача, вижте съответния раздел.
2. Отстранете долната част на арматурното табло от страната на водача, вижте съответния раздел.
3. Отстранете радиоприемника и джоба под радиоприемника, вижте раздел Премахване и монтиране на радиоприемника.
4. Извадете амортисьорния материал.
Вентилационни клапи
1. Отстранете нагревателя и климатика, вижте съответния раздел.
2. Отстранете радиоприемника и джоба под радиоприемника, вижте раздел Премахване и монтиране на радиоприемника.
3. Извадете амортисьорния материал.

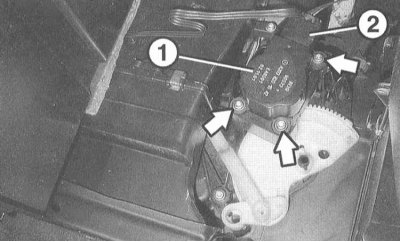

4. Отстранете 3 винта (стрелки в илюстрацията) и свалете електрическия мотор (1).
5. Разкачете конектора (2) на електродвигателя.
Монтиране
1. Монтажът се извършва в реда, обратен на демонтирането.
[Статия, базирана на данни от уебсайта www.mercedesman.ru]
2. Свържете заземителния (-) кабел на акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Ако е необходимо, въведете кода на радиото и настройте часа на часовника.
Забележка. След монтажа е необходимо да се настроят електродвигателите, които задвижват вентилационните клапи на блока за управление. За тази цел в сервиза има специален диагностичен уред.
