Внимание! Преди да премахнете радиото, трябва да откриете и запишете кода му против кражба. В противен случай радиото може да се включи само в сервиз на MERСEDES или от производителя на радиото.
Забележка. От средата на 2002 г. MERСEDES не е оборудвал радиостанции с кодове за сигурност, т.к Бордовата електроника, след свързване на батерията, автоматично разпознава радиото.
Премахване
1. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.
Внимание! Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.
2. Отстранете капака на горната част на централната конзола, вижте съответния раздел.

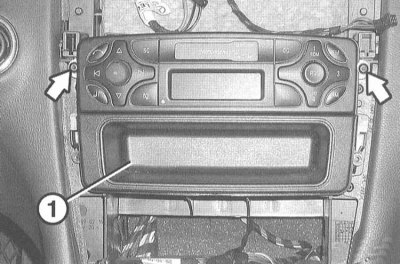

3. Отстранете 2 винта (стрелки в илюстрацията).
4. Отстранете радиоприемника от монтажния отвор.
Забележка. Джобът (1), разположен под радиоприемника, се отстранява заедно с радиоприемника.
5. Изключете всички конектори, както и кабела на антената от задната страна на радиото. Извадете радиото от централната конзола.
6. Свързване с оптичен кабел: Внимателно изключете конектора на оптичния кабел от задната страна на радиото.
Внимание! Не огъвайте, дърпайте или мачкайте оптичния кабел. Преходните зони на оптичния кабел не трябва да са замърсени или остъргани. Защитете контактните точки с капачки и тапи.
Монтиране
1. Свържете радиоконектора или свържете оптичния кабел.
2. Поставете джоба в монтажния отвор.
3. Внимателно поставете радиото в монтажния отвор и го закрепете към централната конзола.
4. Поставете капака на централната конзола, вижте съответния раздел.
5. Свържете заземителния кабел (-) на акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Ако е необходимо, въведете кода на радиото и настройте часа на часовника.
Навигационно устройство с екран
Премахване
1. Изключете отрицателния (-) кабел на акумулатора при изключен ключ за запалване. Първо трябва да извадите кутията на въздушния филтър на купето.
Внимание! Преди да изключите кабела, разберете кода за сигурност на радиоприемника, ако има такъв, вижте раздела Смяна на батерията.
(Прочетете повече на уебсайта: www.mercedesman.ru)
2. Отстранете капака на горната част на централната конзола, вижте съответния раздел.

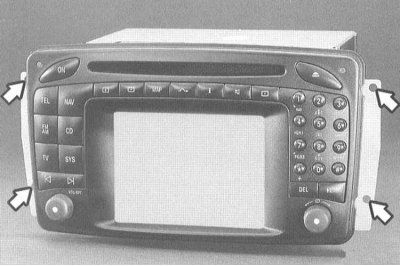

3. Отстранете 4 винта (стрелки в илюстрацията).
4. Извадете навигационното устройство от монтажния отвор.
5. Изключете всички конектори, както и кабела на антената от задната страна на радиото. Извадете радиото от централната конзола.
6. Свързване с оптичен кабел: Внимателно изключете конектора на оптичния кабел от задната страна на радиото.
Внимание! Не огъвайте, не разтягайте и не набръчквайте. Преходните зони на оптичния кабел не трябва да са замърсени или остъргани. Защитете контактните точки с капачки и тапи.
Монтиране
1. Монтажът се извършва в реда, обратен на демонтирането.
2. Свържете заземителния (-) кабел на акумулатора при изключено запалване. Поставете отново кутията на въздушния филтър на кабината. Ако е необходимо, въведете кода на радиото и настройте часа на часовника.
