Цел и местоположение на електрическите съединители (Mercedes-Benz C-Class W203)

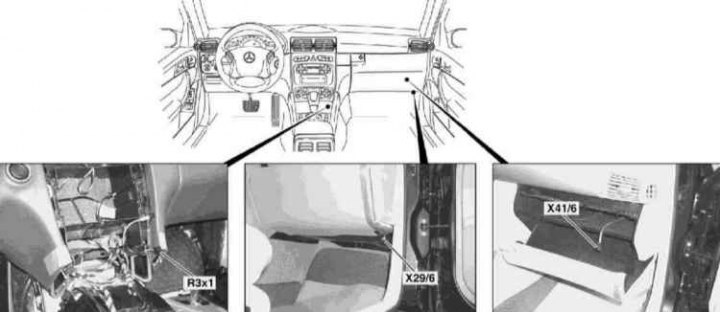

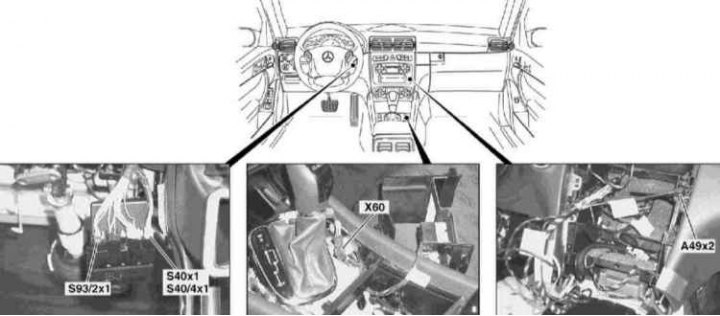

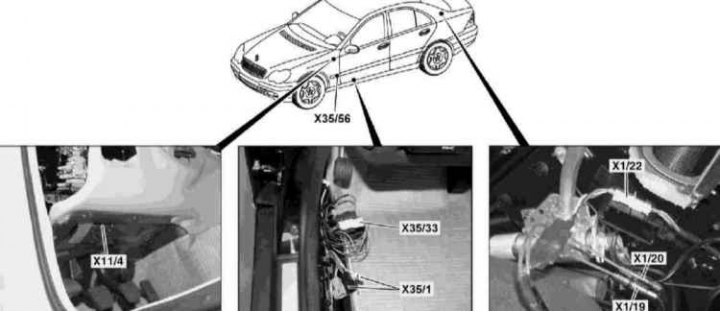

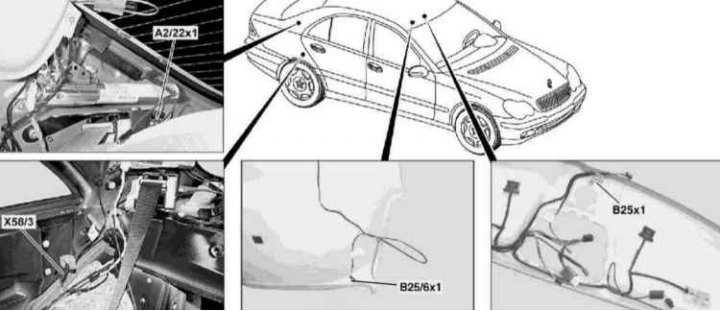

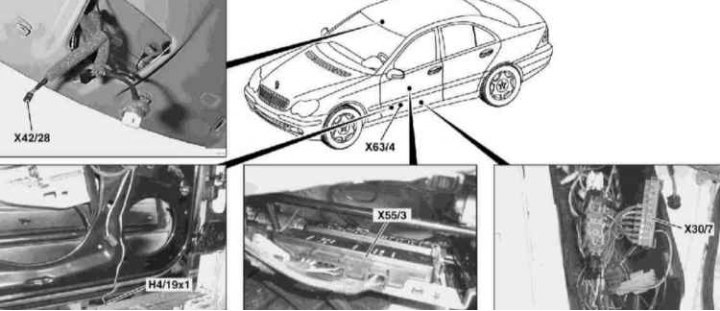

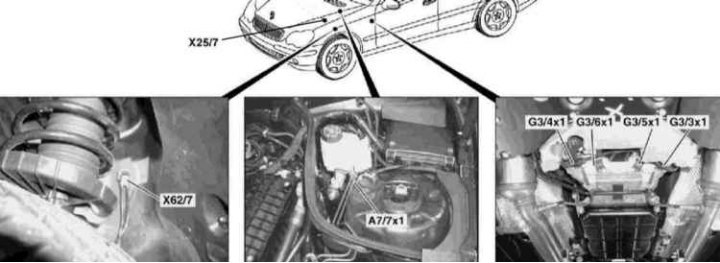

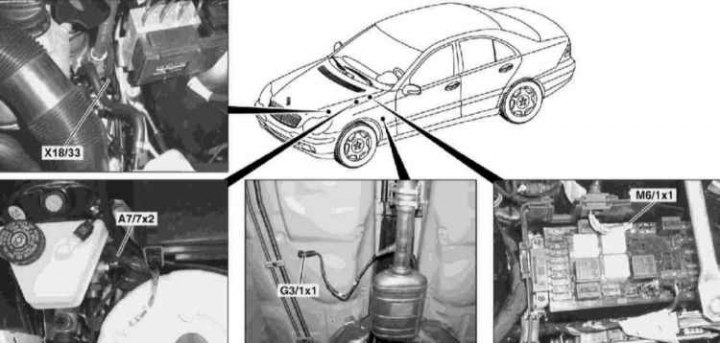

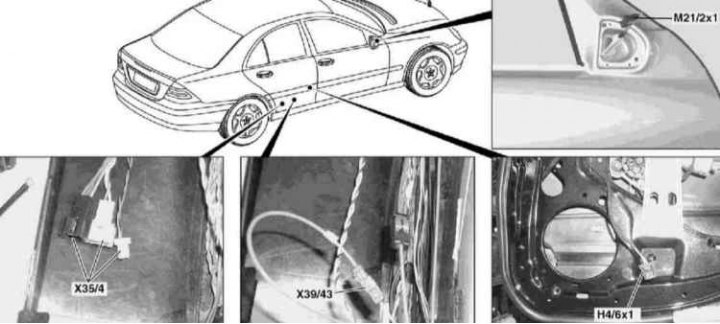

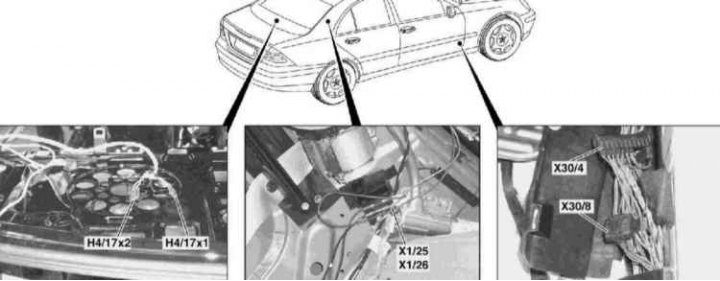

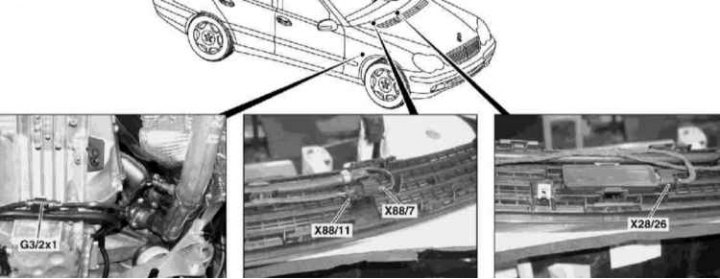

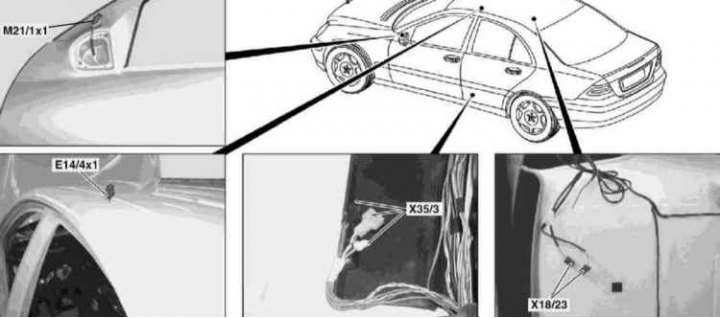

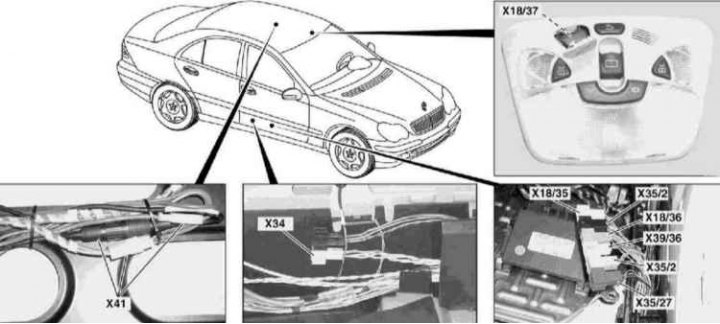

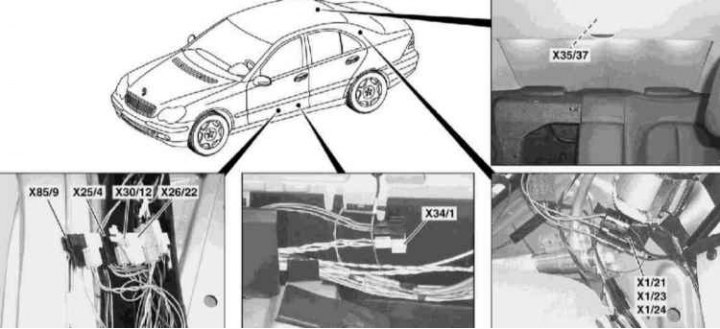

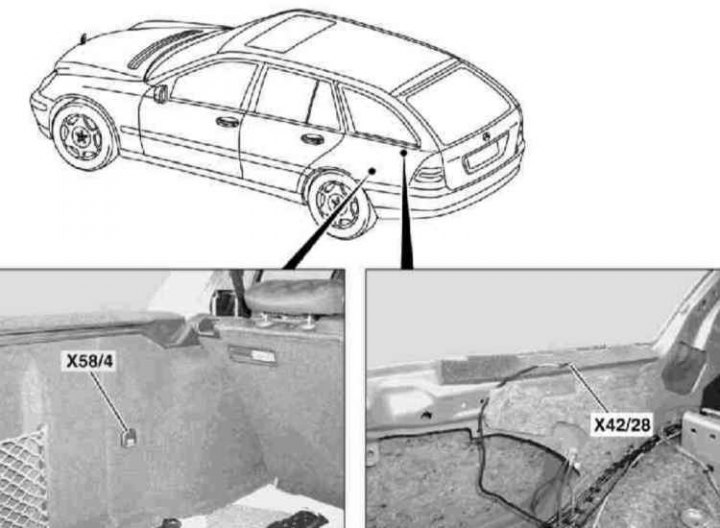

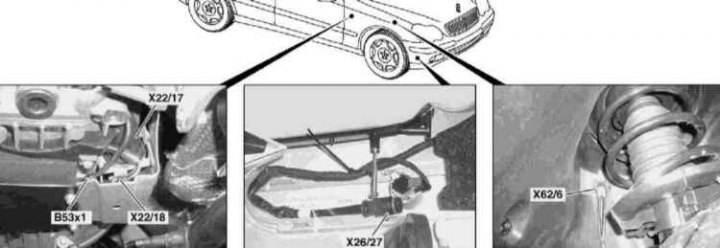

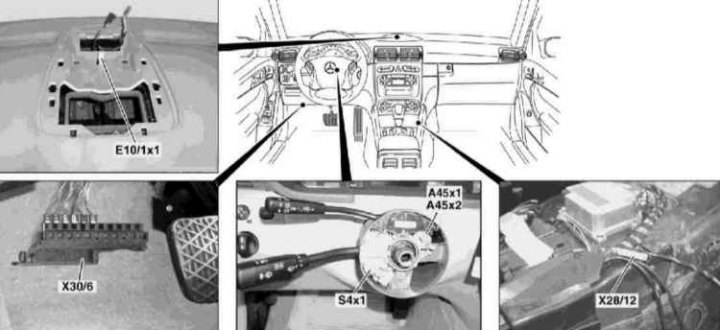

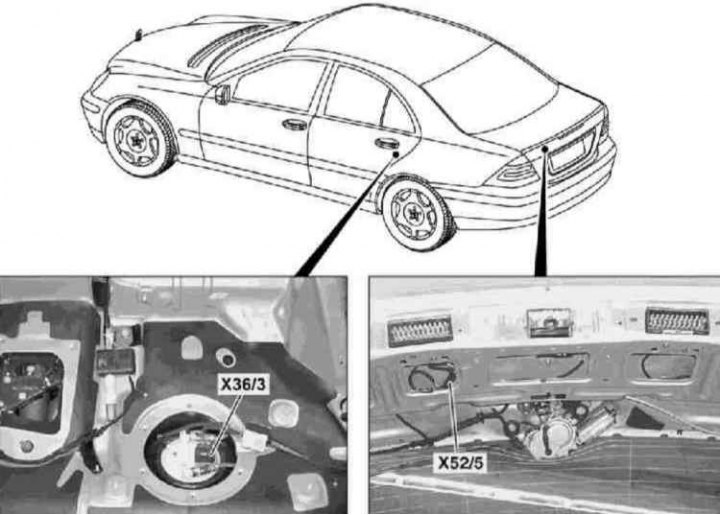

Вижте следните илюстрации. Обяснението на обозначенията за целите на електрическите съединители е дадено по азбучен ред в раздел Електрически схеми.
