Cutia principală de siguranțe
Atenție: siguranțele pot fi înlocuite numai după ce a fost eliminată cauza ardării lor.
Cutia principală de siguranțe este situată în compartimentul motor din dreapta.
Pentru a deschide capacul, îndoiți zăvoarele în direcțiile indicate de săgeți.

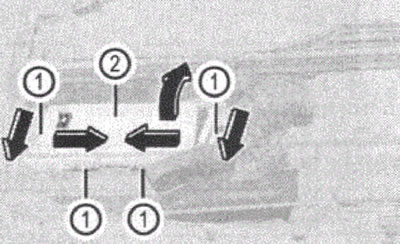

Desen 93
1. Limbă
2. Capac
Desen 94
1. Bloc de siguranțe principal
2. Suport siguranță F4
3. Mufa siguranței F5
4. Siguranța principală F1
5. Cutia de siguranțe F34
6. Cutia de siguranțe F35
Desen 95
Bloc de siguranțe principal
Bloc de siguranțe principal
Număr | Consumator | Denumire |
1 | Stergator din fata | 30 A |
2 | Semnal sonor | 15A |
3 | Comutator semafor | 5A |
4 | încălzitor | 7,5 A |
5 | Bloc de diagnostic | |
6 | Componente auto | 5A |
7 | Ștergător spate | 30 A |
8 | Lanţ. 87 (1) | 10A |
9 | Lanţ. 87 (2) | 15A |
10 | Lanţ. 87 (3) | 16 A |
11 | Lanţ. Motor electric 30 Z | 7,5 A |
12 | Incalzire luneta | 30 A |
13 | Comutator cheie de contact și sistem antifurt | 7,5 A |
14 | Sistem de franare | 7,5 A |
15 | Reglator de raza farurilor | 5A |
16 | Incepator | 25 A |
17 | Pompă de combustibil | 15A |
18 | bricheta | 15A |
19 | Radio | 5A |
20 | Sistem de aprindere (mașină cu motor pe benzină) | 15A |
21 | Alimentare pentru sistemul de control al transmisiei automate | 7,5 A |
22 | Tahograf | 7,5 A |
23 | Unitate de control airbag | 10A |
24 | Nefolosit | |
25 | unitate de comandă a remorcii | 5A |
26 | Releu de izolare | 5A |
27 | Lanţ. 15 | 5A |
28 | Unitate de control al conducerii | 10A |
29 | Nefolosit | |
30 | Nefolosit | |
31 | Claxon de sistem EDW | 10A |
32 | Conexiune VICS telefon mobil | 5A |
33 | Airbag, sistem AKSE | 10A |
34 | Lanţ. 15 | 5A |
35 | Unitate de comandă și de antrenare a acoperișului glisant | 7,5 A |
36 | Reglaj electric al scaunului | 10 A |
37 | Lumina oglinzii pasagerului | 7,5 A |
38 | Interiorul caroseriei în spatele scaunelor din față | 7,5 A |
39 | Nefolosit | |
40 | Unitate de control al sistemului CDI | 10A |
41 | Unitate de control al sistemului CDI | 10A |
F1 | Circuitul 30 al rețelei de bord, generator | 150A |
F4 | ventilator aer conditionat | 60 A |
F5 | Ventilator secundar | 40 A |
Desen 96
Bloc de siguranțe F34
Număr | Consumator | Denumire |
21 | Comutator central al luminii și panou de comandă deasupra capului | 5A |
22 | Consumatorii din spate | 7,5A |
23 | Plafoniera | 10 A |
24 | Acționare pentru acoperiș glisant (trapă) | 7,5A/25A |
25 | Acționare panoramică pentru acoperiș glisant | 25 A |
26 | Radio | 5A |
27 | Aer conditionat, consumatori spate | 7,5 A |
28 | Consumatorii din spate | 15A |
29 | Telefon mobil / sistem UNGUATRONIC | 7,5 A |
30 | Scaune incalzite | 30 A |
31 | Tahograf | 5A |
32 | Nefolosit | |
33 | Unitate de diagnostic | 10 A |
34 | Nefolosit | |
35 | Sistem Tempmatik/aer condiționat | 5A |
36 | spalator faruri | 30 A |
37 | corn EDW | 10 A |
38 | Blocarea coloanei de direcție | 20 A |
39 | Ventilator | 40 A |
40 | Unitate de control ABS | 25 A |
41 | Unitate de control ABS | 40 A |
42 | Sistem radio/COMAND | 15A |
Desen 97
Bloc de siguranțe F35
21 | Alimentare 12 V pentru consumatorii stâlpului din mijloc stâng al habitaclului | 15A |
22 | Alimentare 12 V pentru consumatorii stâlpului din mijloc stâng al habitaclului | 15 A |
23 | Conector electric remorcă | 30 A |
24 | Dispozitiv de identificare a vederii | 25 A |
25 | Reglarea scaunului șoferului | 30 A |
26 | Reglarea scaunului pasagerului | 30 A |
27 | Acționare electrică pentru ușă culisanta stângă | 30 A |
28 | Acționare electrică ușă culisanta dreapta | 30 A |
29 | Ventilator | 30 A |
30 | Alimentare cu suspensie pneumatică | 40 A |
31 | Sistem PARKTRONIC | 10A |
32 | Sistem de monitorizare a presiunii în anvelope | 5A |
33 | Nefolosit | |
34 | Telefon mobil/VICS+ amplificator TV | 5A |
35 | Unitate de control al încălzitorului de parcare | 20 A |
36 | Nefolosit | |
37 | Aer condiționat | 5A |
38 | Nefolosit | |
39 | Nefolosit | |
40 | priza de 12 V | 15A |
41 | Unitate de control pentru indicatoare suplimentare de direcție pe acoperiș | 10A |
Cutie de siguranțe în scaunul șoferului
Pentru a deschide capacul compartimentului sub vederea șoferului, rotiți încuietoarea (1).

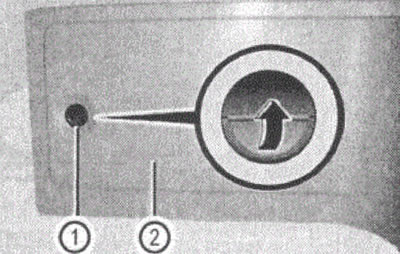

Desen 98
1. Blocare rotativă
2. Capac

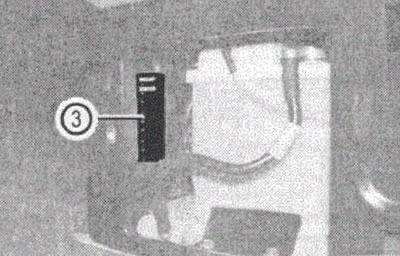

Desen 99
Desen 100
Bloc de siguranțe F7
Număr | Consumator | Denumire |
1 | Panou de control pe ușa din stânga | 25 A |
2 | Panou de control pe usa dreapta | 25A |
3 | Unitate de control PSM | 25 A |
4 | Unitate de control PSM | 25 A |
5 | Priză de 12 V în habitaclu | 15 A |
6 | Nefolosit | |
7 | Cronometru și lumină de încălzire de parcare | 7,5 A |
8 | încălzitor de parcare | 25 A |
9 | încălzitor de parcare | 25 A |
F6 | SAM-SRB | 80 A |
