Îndepărtare
1. Opriți contactul și deconectați cablul negativ de la baterie.
2. Scoateți filtrul de aer și conducta de admisie.
3. Scoateți suportul 13 pentru fixarea tubului de alimentare cu aer comprimat (figura 3.39).
4. Scoateți cureaua de transmisie a generatorului 3.
5. Deconectați firele 9 de la generatorul G2.
6. Deconectați conducta de umplere cu ulei 1 de la suportul 5. Nu deconectați conducta de umplere cu ulei de la baia de ulei.
7. Deșurubați șurubul 2 care fixează suportul.
8. Ridicați generatorul G2 împreună cu suportul 7 și scoateți-le.
9. Deconectați generatorul G2 de la suportul 7.
Instalare
10. Instalarea se efectuează în ordine inversă demontării.

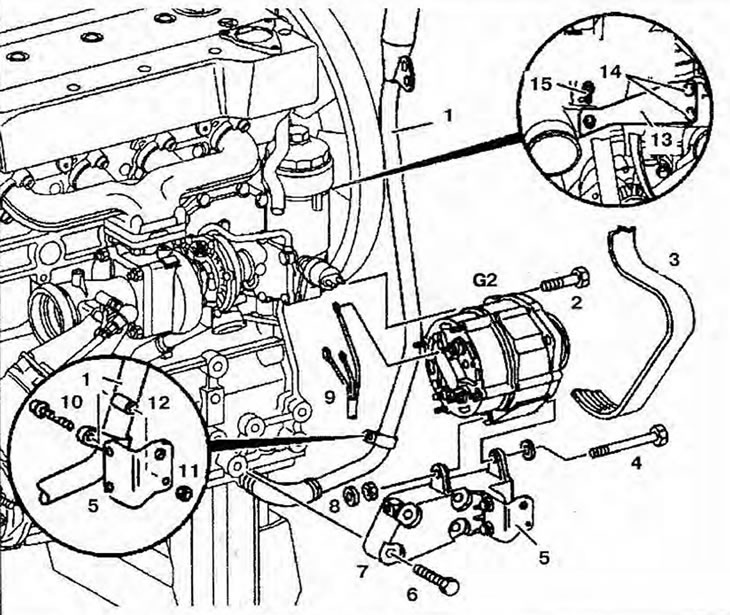

Figura 3.39. Generator: 1 - Tub de umplere cu ulei; 2, 4, 6, 10, 14, 15 - Șuruburi; 3 - Cureaua de transmisie a generatorului; 5, 7, 13 - Paranteze; 8, 11 - Nuci; 9 - Fire; 12 - Bucșe.
