Az összekötő rudak ellenőrzése

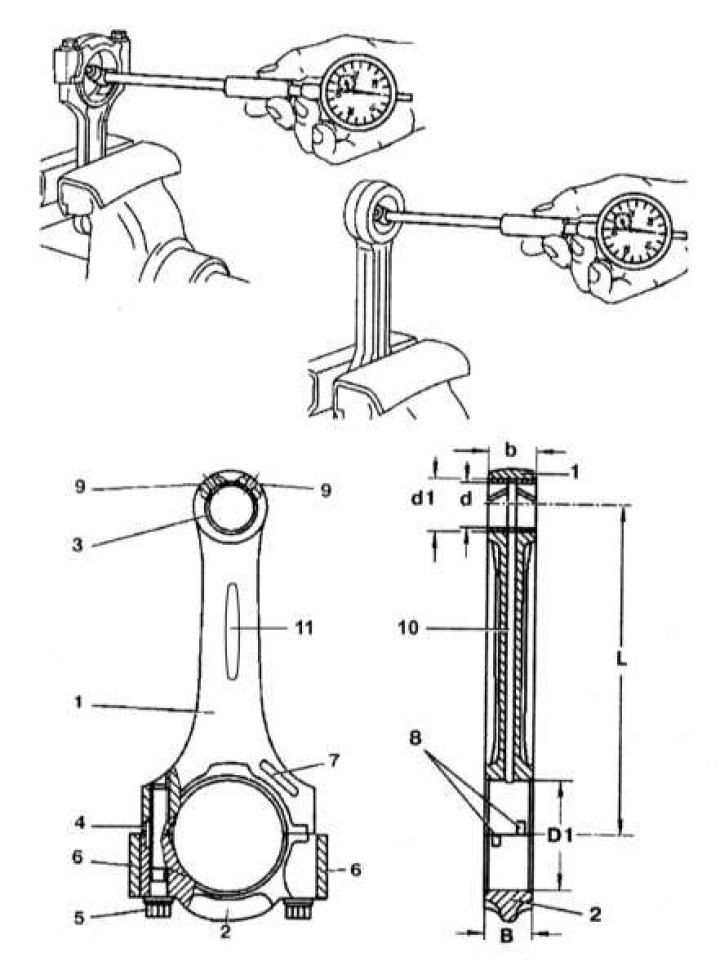

1 - Összekötő rúd; 2 - Összekötő rúd burkolata; 3 - Persely; 4 - Vezető hornyok; 5 - Összekötő rúd csavar; 6 - Kiegyensúlyozó súlyok; 7 - Azonosító mező (turbófeltöltős modellek); 8 - Hornyok a bélés beszereléséhez; 9 - Olajcsatorna (turbófeltöltős modellek); 10 - Olajcsatorna (nem turbófeltöltős modellek); 11 - Azonosító mező (nem turbófeltöltős modellek); b - A hajtórúd felső fejének szélessége; B - A hajtórúd alsó szélessége; d - A hajtórúd felső fej perselyének belső átmérője; d1 - A hajtórúd felső fej perselyének külső átmérője; D1 - A hajtórúd alsó fejének furatátmérője; L - a hajtórúdfejek furatainak középpontjai közötti távolság
1. Távolítsa el a dugattyúkat (lásd a részt Dugattyúk ki- és beszerelése).
2. Ellenőrizze a hajtórudak elszíneződését, a lyukak és hornyok elszíneződését. Ha ezeket a sérüléseket észleli, a hajtórudakat ki kell cserélni.
3. Ellenőrizze a hajtórúd sapka csavarjait.
4. Mérje meg az összekötő rúd furatának átmérőjét, ha az átmérő nagyobb, mint a megengedett maximális érték, akkor legfeljebb 0,02 mm-rel csiszolja le a kupak érintkezési felületét.
5. Ellenőrizze a hajtórúd persely belső átmérőjét.
6. A beszerelés az eltávolítással fordított sorrendben történik. A hajtórudak méretei az alábbiakban vannak megadva Műszaki adatok.
