Eltávolítás

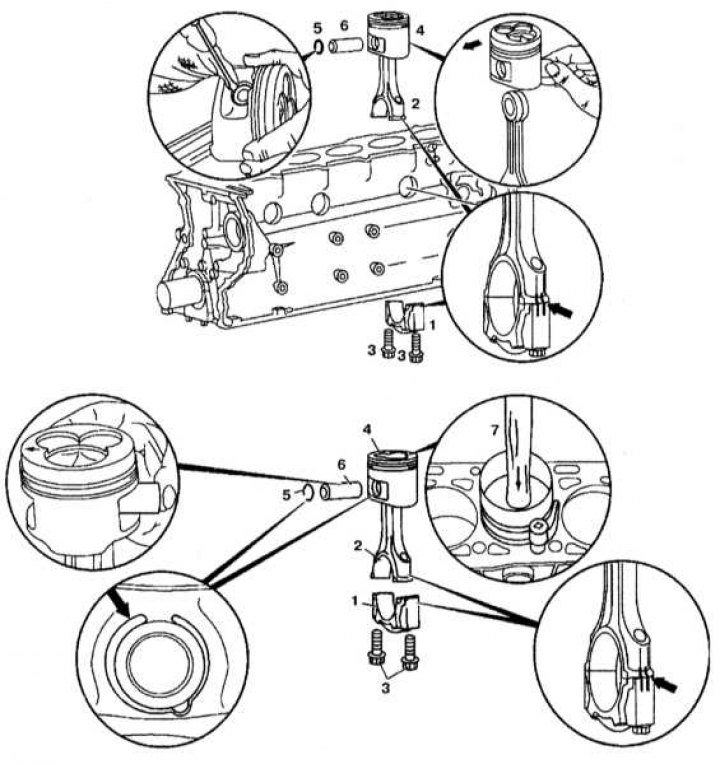

Dugattyú beépítési részletek
1. Távolítsa el a motort.
2. Távolítsa el a hengerfejet.
3. Vegye ki a serpenyőt.
4. Távolítsa el az olajszivattyút.
5. Csavarja le a hajtórúd kupakjait (1).
6. Emelje fel az összekötő rudat (2) a dugattyúval (4) együtt. Ha a dugattyú sérült, előfordulhat, hogy a szénlerakódások miatt a mozgás irányát jelző nyíl nem látható. Ezért el kell távolítani a szénlerakódásokat.
7. Csavarhúzóval nyomja ki a dugattyúcsap (6) rögzítőgyűrűjét (5), és távolítsa el a dugattyút (4).
Telepítés
1. Ellenőrizze a hajtórúdfejek belső átmérőjét.
2. Kenje meg olajjal a hajtórúd felső fej perselyeinek dugattyúcsapját (4).
3. Állítsa egy vonalba a dugattyút (4) és az összekötő rudat (2).
4. Kézzel nyomja be a dugattyúcsapot (6).
5. Helyezze be a dugattyúcsap rögzítőgyűrűjét (5) a dugattyú hornyába (nyíl).
6. Kenje meg olajjal a hengerfuratokat, a hajtórúd csapcsapjait, a csapágyakat és a dugattyúkat (4).
7. Szerelje fel a dugattyúgyűrűk feszítőszalagját (7).
8. Szerelje be a dugattyút (4) a nyíllal menetirányban.
9. Ellenőrizze a hajtórúd csavarjait.
10. Szerelje fel a hajtórúd sapkáját (1), és húzza meg a csavarokat.
11. Forgassa el a főtengelyt és ellenőrizze a hézagokat.
12. Szerelje be az olajszivattyút.
13. Szerelje be a serpenyőt.
14. Mérje meg a dugattyú kiemelkedését. Szereljen be egy névleges vastagságú tömítést vagy egy javítóvastagságú tömítést a dugattyú kiemelkedésétől függően.
15. Dugattyú kiemelkedés:
- Új hengerblokkon - 0,74-0,96 mm
- Köszörült hengerblokkon - 0,96-1,16 mm
16. Szerelje be a hengerfejet.
17. Szerelje be a motort.
