Jegyzet. Lásd még a részt Időzítő hajtás - általános információk, alkatrészek karbantartása
A vezérműlánc cseréje
1 - Vezérműlánc feszítő; 2 - Régi lánc; 3 - Új lánc; 4 - Csatlakozó link
1. Távolítsa el a vezérműlánc feszítőt (1).
2. Távolítsa el a ventilátor tengelykapcsolóját.
3. Távolítsa el a hengerfej fedelét.
4. Csavarokkal rögzítse a rögzítőelemet (01) a hengerfejhez.
5. Takarja le a lánctest tetejét egy tiszta ruhával.
6. Csavarja össze az ütközőorsót (02) és az ütközőcsapot (02a) a présbe (03).
7. Szerelje fel a prést (03) a vezérműláncra.
8. Csavarja be az ütközőorsót (02), amíg az ütközőcsap ki nem jön az összekötő lengőkar másik oldalán.
9. Nyomja ki az ütközőcsapot (02a) a láncból az ütközőorsó becsavarásával.
(Eredeti információforrás: MercedesMan.ru)
10. Csavarja le a nyomóorsót (02), és távolítsa el a prést (03).
11. Távolítsa el a csapot (1) a présből (03).
12. Rögzítse az új láncot (5) a régi lánchoz (4) az összekötő láncszem (04) segítségével, és rögzítse.
13. Forgassa el a főtengelyt a forgásirányba, és szereljen be egy új láncot (5).
14. Távolítsa el a csatlakozószemet (04) és távolítsa el a régi láncot (4).
15. Helyezze be a középső lemezt (2) a láncba, és rögzítse a lengőkarral (05).
16. Helyezze be a betéteket (F5) és (D9) a présbe (06).
17. Helyezze be az összekötő láncszemet (3) az új láncba.
18. Szerelje fel a prést a láncra. Forgassa el az orsót, és nyomja be ütközésig a csatlakozót (3).
19. Távolítsa el a prést.
20. Szerelje be a betéteket (D8) és (F1) a présbe (06).
21. Szerelje be a külső lemezt a présbe (mágneses rögzítés).
22. Nyomja be a külső lemezt.
23. Fordítsa meg a betétet (D8).
24. Nyomja be egyenként a csatlakozócsapokat.

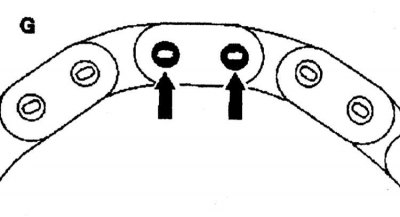

25. Ellenőrizze a préselést (nyilak), és ha szükséges, ismételje meg.
