A főtengely lánckerék ki- és beszerelése (Mercedes-Benz S-Class W140)

Eltávolítás

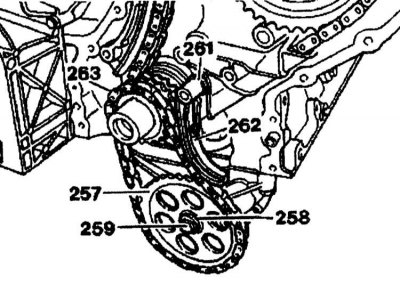

1. Távolítsa el a konzolt (262) és a torziós rugót (216)



2. Távolítsa el a csavart (259) és a távtartót (258), és távolítsa el az olajszivattyú konzolját.

3. Távolítsa el a hajtóláncot az olajszivattyú lánckerekéről (263).

4. Távolítsa el a vezérműlánc-feszítőt.

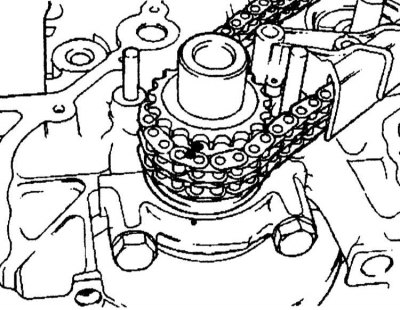

5. Jelölje be a vezérműlánc és a főtengely lánckerék egymáshoz viszonyított helyzetét.

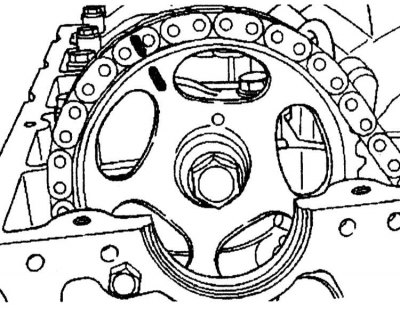

6. Jelölje be a vezérműlánc és a vezérműtengely lánckerék egymáshoz viszonyított helyzetét.



7. Csavarja ki a csavart, és távolítsa el a vezérműtengely lánckerekét.

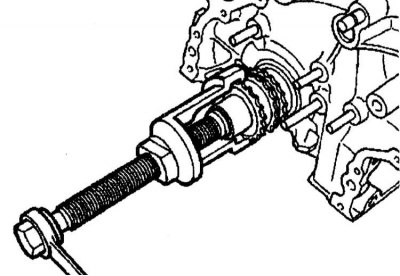

8. Távolítsa el a főtengely lánckerekét egy lehúzó segítségével.



9. Ellenőrizze a főtengely rögzítőelemének állapotát, és szükség esetén cserélje ki.

Telepítés

1. Helyezze át a jelet a régi lánckerékről az újra.

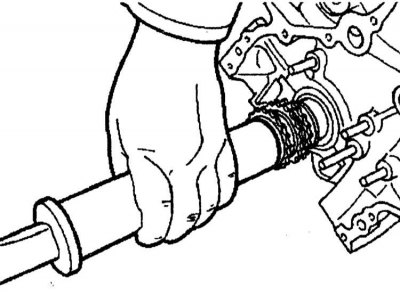

2. Nyomja rá az új lánckereket a főtengelyre a szerelőszerszám segítségével.



3. Szerelje be a vezérműtengely lánckerekét és a vezérműláncot a jelzéseknek megfelelően.

4. Szerelje be a láncfeszítőt és cserélje ki az O-gyűrűt.

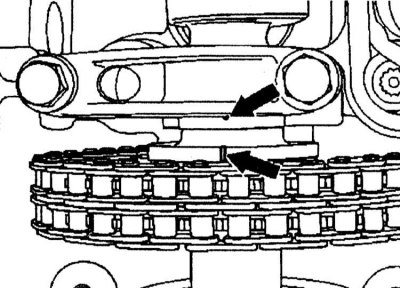

5. Ellenőrizze a TDC jelzések beállítását.

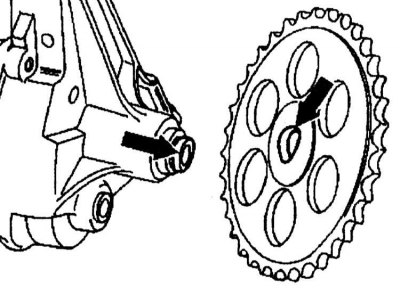

6. Szerelje be a láncot és az olajszivattyú lánckerekét. Szerelje be a lánckereket úgy, hogy a lánckerék domború oldala előre nézzen.

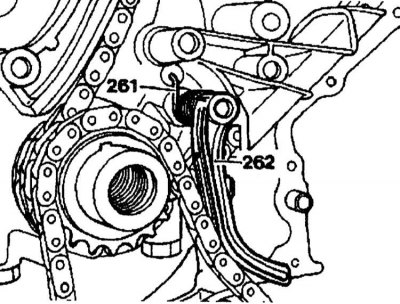

7. Rögzítse a tartót (262) és a torziós rugót (261). Indítsa be a motort, és ellenőrizze a szivárgást.
