Távolítsa el a kézifékpofákat és a csuklókat.

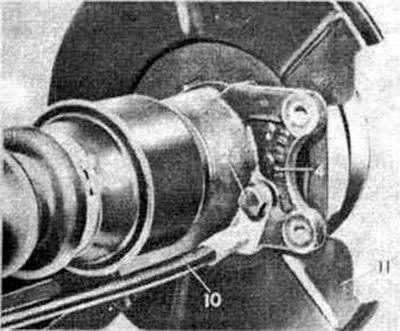

Távolítsa el a csavart (25) az átlós karból (4), és válassza le a fékkábelt.

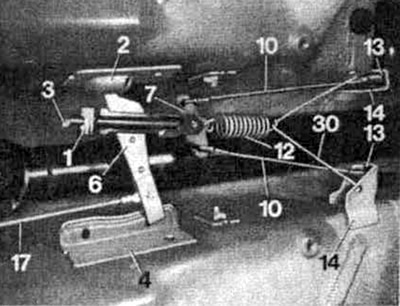

4. Köztes kartámasz tartó.
7. Kiegyensúlyozó kar.
A közbülső kar (6) alatt hővédővel ellátott modelleken támassza meg a kipufogórendszer hátsó részét emelővel.
Távolítsa el a hővédőt.
Fogó segítségével akassza le a kioldórugót (12) a huzalról.
Fordítsa vissza teljesen az állítókonzol (1) beállító csavarját (3). Akassza le a közbenső kart (6) az alváz padlóján lévő keretről (2), és húzza ki a beállító konzolból.
Akassza le a kézifék vezérlőkábelét (10) a kiegyenlítő karról (7).
Távolítsa el a rugókapcsot (13), és vegye le a kézifék vezérlőkábelét (10) a konzolról (14).
Telepítés
Figyelem: Ügyelni kell arra, hogy a vezérlőkábelt átvezetett gumipersely ne sérüljön meg, mert ez utóbbiba szennyeződés kerülhet.
Szerelje fel a vezérlőkábelt az előző részben leírtaknak megfelelően, ügyelve arra, hogy a gumipersely biztonságosan rögzítve legyen az átlós kartartóban.
Rögzítse a kábelt a konzolhoz rugós bilinccsel.
Akassza a kábelt a kiegyenlítő karra.
Akassza a kioldó rugót a huzalra.
Rögzítse a tartót a kábellel az átlós karhoz csavarral.
(Webes forrásból átvett anyag: «Mercedesman.ru»)
Szerelje vissza a fékpofákat.
Állítsa be a rögzítőféket.
Szerelje vissza a hővédőt (ha biztosított) és szerelje vissza a kipufogórendszer hátsó részét.
Engedje le az autót.
