Eltávolítás
Emelje fel és támassza meg a gépet.
A közbülső kar (6) alatti hővédővel ellátott modelleken támassza meg a kipufogórendszer hátsó részét egy emelővel, távolítsa el a gumigyűrűt a horogról, és kissé engedje le a kipufogórendszer hátsó részét.
Távolítsa el a hővédőt.

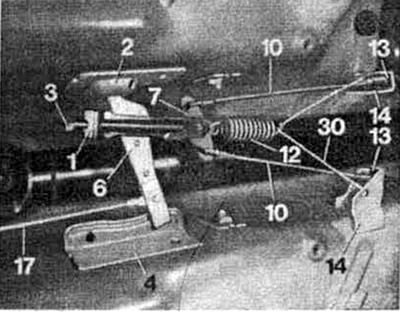

Fogó segítségével akassza le a kioldó rugót (12) a huzalról (30).
Fordítsa vissza teljesen az állítókonzol (1) beállító csavarját (3).
Akassza le a közbenső kart (6) az alváz padlóján lévő keretről (2), és húzza ki a beállító konzolból.
4. Köztes kartámasz tartó. 5. Kiegyensúlyozó kar. 10. Hátsó fékkábel. 13. Rugós bilincs. 14. Konzol.

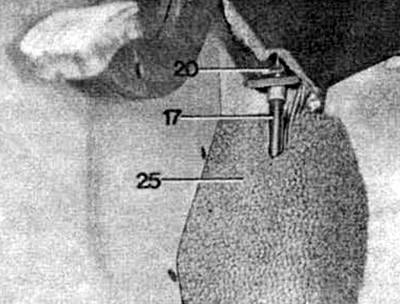

Távolítsa el a sasszeget a fejcsapból, és válassza le a kézifékkábelt (17) a közbenső karról (6).
A belső térben végzett munka során távolítsa el a "torpedó" díszítőlapot, hogy hozzáférjen a kábelhez.
Válassza le a belső kábelt a karról, távolítsa el a rugógyűrűt és válassza le a külső kábelt.
Húzza át a kábelt az alján (az alváz padlóján keresztül).
Telepítés
Húzza ki a kábelt belülről kifelé az alváz padlóján és a gumiperselyen keresztül. Ellenőrizze, hogy a persely biztonságosan rögzítve van-e.
Csatlakoztassa a kábelt a karhoz, és rögzítse egy rugós kapocs segítségével.
Helyezze be a kábelt a tartóba, és rögzítse egy rugós kapocs segítségével.
Illessze a közbenső kart a tartóba, majd rögzítse az alváz padlóján lévő tartóhoz.
Akassza a kioldó rugót a huzalra. Állítsa be a rögzítőféket.
Szerelje vissza a hővédőt (ha biztosított) és szerelje vissza a kipufogórendszer hátsó részét.
Helyezze vissza a torpedó panelt.
Engedje le az autót.
