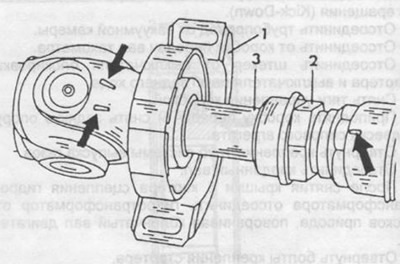

Rajz. 205. Kardántengelyek jelei. Az összeszerelés során az első kardántengelyen lévő jelölésnek a hátsó kardántengelyen lévő jelölések között kell lennie (nyilak mutatják).
1 - közbenső támasztó csapágy,
2 - ellenanya,
3 - gumi mandzsetta.
Kardán sebességváltó ki- és beszerelése
Emelje fel az autót, vagy görgessen rá az ellenőrző árokra.
Távolítsa el a kipufogórendszer szerelvényt, távolítsa el a hangtompító védő fröccsenésvédőt a négy rögzítőcsavar kicsavarásával.
Távolítsa el a rögzítőfék kiegyenlítő kart (lásd az ábrát. 206).

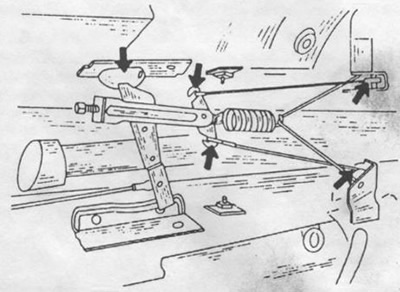

Rajz. 206. A rögzítőfék-kábelek kiegyenlítő karját eltávolítva távolítsa el a nyilakkal jelölt részeket.
Helyezzen egy fa bélésű emelőt a sebességváltó alá, és kissé emelje meg a dobozt.
Csavarja ki a csavarokat, amelyek a kereszttartót a karosszéria padlójához rögzítik.
Csavarja le a hajtóegység hátsó felfüggesztésének támasztékának központi anyáját, és távolítsa el a kereszttartót a tartószerelvénnyel együtt.
Távolítsa el az első hajtáslánc karima rögzítőcsavarjait egy racsnis villáskulccsal.
Két fordulattal csavarja ki a hajtótengely rögzítőanyáját, és csúsztassa vissza a gumimandzsettát.
Válassza le a kardánhajtást a végső meghajtó karimáról.
Csavarja ki a csavarokat, amelyek a közbenső támaszt a karosszéria padlójához rögzítik.
Válasszuk szét a főhajtás és a kardánhajtás karimáit, engedjük le a hajtótengelyt. A kardán hajtómű eltávolításakor nem szükséges a tengelyeket leválasztani egymástól. A szétszerelés után az összeszereléskor igazítsa a tengelyeken lévő jelöléseket az ábrán látható módon. 205.
Ellenőrizze az összes alkatrész állapotát, ha a kardánhajtást újra kell használni.
A kardánváltó beszerelésekor végezze el a következő munkákat:
Helyezzen 2 g hosszú élettartamú kenőanyagot a központosító furatok üregébe.
Szerelje fel a kardán sebességváltó szerelvényt a sebességváltó és a véghajtás központosító csapjaira.
Rögzítse a közbenső támaszt a karosszéria padlójához anélkül, hogy teljesen meghúzná a rögzítőcsavarokat.
Szerelje be a csavarokat, amelyek a propeller hajtást a sebességváltóhoz és a végső hajtáshoz rögzítik. A csavarokat mindig újakra kell cserélni. Húzza meg a rögzítőcsavarokat a kívánt nyomatékkal. A meghúzási nyomaték a motor típusától függ, és a táblázatokban található.
Szerelje fel a hátsó kereszttartót és a védősárvédőt. Húzza meg a csavarokat 45 Nm nyomatékkal.
Helyezze fel a hátsó felfüggesztés támasztékát, engedje le az emelőt és rögzítse a támasztékot. Meghúzási nyomaték 25 Nm.
Görgessük meg többször előre és hátrafelé az autót, és húzzuk meg a szorító anyát 30...40 Nm nyomatékkal.
25 Nm nyomatékkal húzza meg a kardán hajtómű közbenső tartóját rögzítő csavarokat.
Szerelje fel a fröccsenésvédőt a kipufogórendszer hangtompítójára.
