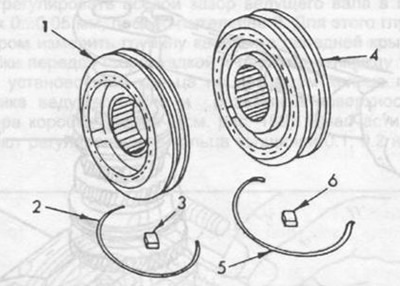

Rajz. 199. Szinkronizáló tengelykapcsoló alkatrészei.
1-3/4 fokozatú szinkronizáló tengelykapcsoló,
2 - zárógyűrű,
3 - póráz,
4-1/2 fokozatú szinkronizáló tengelykapcsoló,
5 - zárógyűrű,
6 - póráz.
Az első és a második sebességfokozat szinkronizálójának összeszerelésekor ügyeljen arra, hogy a szinkronizáló tengelykapcsoló gyűrűje és a szinkronizáló agy keskeny része az első sebességfokozat felé legyen irányítva (ábrán nyilak jelzik. 200). Szerelje fel a harmadik és negyedik fokozat szinkronizáló tengelykapcsolóját az agyra úgy, hogy a tengelykapcsoló hornya és az agy széles része ugyanazon az oldalon legyen (nyíl az ábrán. 200). Az egyik zárógyűrű csavaroldala hét vezetékkel szomszédos. Helyezze egymás után a vezetékeket a zárógyűrűkre, és nyomja be a szinkronizáló agyat a szinkronizáló tengelykapcsolójába.
[Eredeti információforrás: mercedesman]

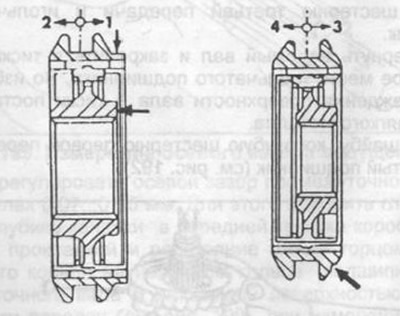

Rajz. 200. Szinkronizálók szakasza reteszelőgyűrűkkel az első és második sebességfokozathoz (balra), valamint a harmadik és negyedik fokozathoz (jobbra). A fogaskerekeket nyilak jelzik.
