Csavarja ki a munkahengert rögzítő két csavart, és vegye ki a hengert. Ügyeljen a távtartó helyzetére.
Beszereléskor helyezze a távtartót a hornyokkal a tengelykapcsoló háza felé.
Szerelje be a munkahengert a tolóval úgy, hogy a toló illeszkedjen a tengelykapcsoló-kioldó villán lévő golyós mélyedésbe, csavarja be a két rögzítőcsavart és húzza meg.
Csatlakoztassa a csővezetéket a munkahengerhez, és légtelenítse a hidraulikus rendszert a pontban leírtak szerint szakasz 9.8.

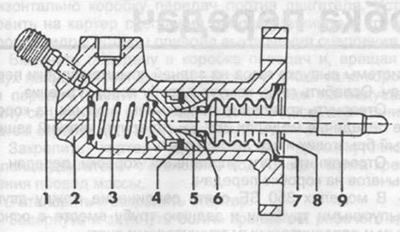

Rajz. 168. A munkahenger metszete.
1 - légtelenítő szerelvény,
2 - hengertest,
3 - rugó,
4 - tömítő mandzsetta,
5 - dugattyú,
6 - gyűrű,
7 - pecsét,
8 - rögzítőgyűrű,
9 - toló.
